PHÖNIX Infinity 3 Montageanleitung Seite 12

2
4.7
6.3 6.3
3.8
3
4.7
6.3
4.10
4
4.7
6.3 6.3
Infinity-12

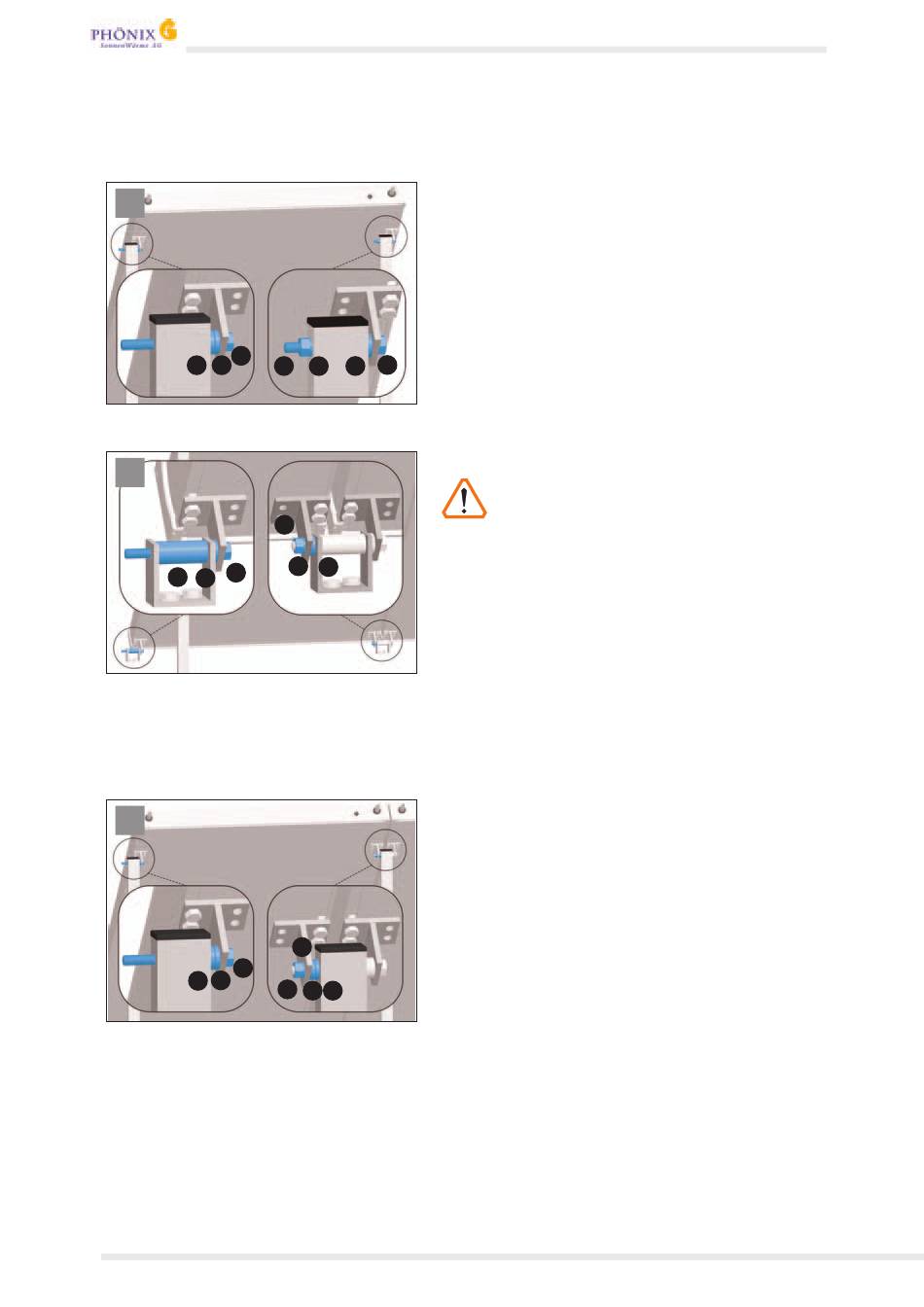

2. Kollektor zu den Trägerrohren (2) neigen.
Äußeres T-Stück (5. 1 ) am äußeren Trägerrohr
(2) mittels Sechskantschraube M10 x 85 mm
(3.6), kleiner Distanzhülse (5.3), Federring
(3.7) und Sechskantmutter M10 (3.8) befesti-
gen. Zweites T-Stück (6. 1 ) mittels Sechskant-
schraube M10 x 100 mm (4.7) und zwei klei-
ner Distanzhülsen (6.3) vormontieren.
Beide äußeren T-Stücke durch Festziehen der
Sechskantschrauben M10 x 85 mm (3.6)
3.6
3.7 5.3
fixieren.
Montage eines weiteren Kollektors
4.9
3. Kollektor (1) an den vorderen U-Stücken
4.8 6.3
befestigen. Dazu mit Hilfe einer zweiten Per-
son den Kollektor positionieren. Erst eine klei-
ne Distanzhülse (6.3), dann den Kollektor mit
T-Stück (6. 1 ) und folgend Federring (4.8) und
Sechskantmutter (4.9) auf der vormontierten
Sechskantschraube M10 x 100 mm (4.7) zwi-
schen den Kollektoren befestigen.
Zweites T-Stück auf dem zweiten U-Stück
mittels Sechskantschraube M10 x 100 mm
(4.7), kleiner Distanzhülse (6.3) und großer
Distanzhülse (4. 1 0) vormontieren.
4. Kollektor zu den Trägerrohren (2) neigen.
Erst zwei kleine Distanzhülsen (6.3), dann
den Kollektor mit T-Stück (6. 1 ) und folgend
Federring (4.8) und Sechskantmutter M10
(4.9) auf der vormontierten Sechskantschrau-
be M10 x 100 mm (4.7) befestigen.
Zweites T-Stück mittels Sechskantschraube
M10 x 100 mm (4.7) und zwei kleiner Distanz-
4.8
hülsen (6.3) vormontieren.
Die Sechskantschrauben M10 x 100 mm
4.9
6.3 6.3
(4.7) zwischen den Kollektoren festziehen.
Montage des letzten Kollektors
5. Der letzte Kollektor im Kollektorfeld wird
entsprechend zum ersten Kollektor montiert.
Die äußeren T-Stücke werden entsprechend
den rechten Vergrößerungen in Bild 1 und 2
am U-Stück bzw. Trägerrohr befestigt.
Kollektor Infinity 3
Zwischen zwei Kollektoren befindet
sich nur eine Aufständerung, die
beide Kollektoren trägt.
