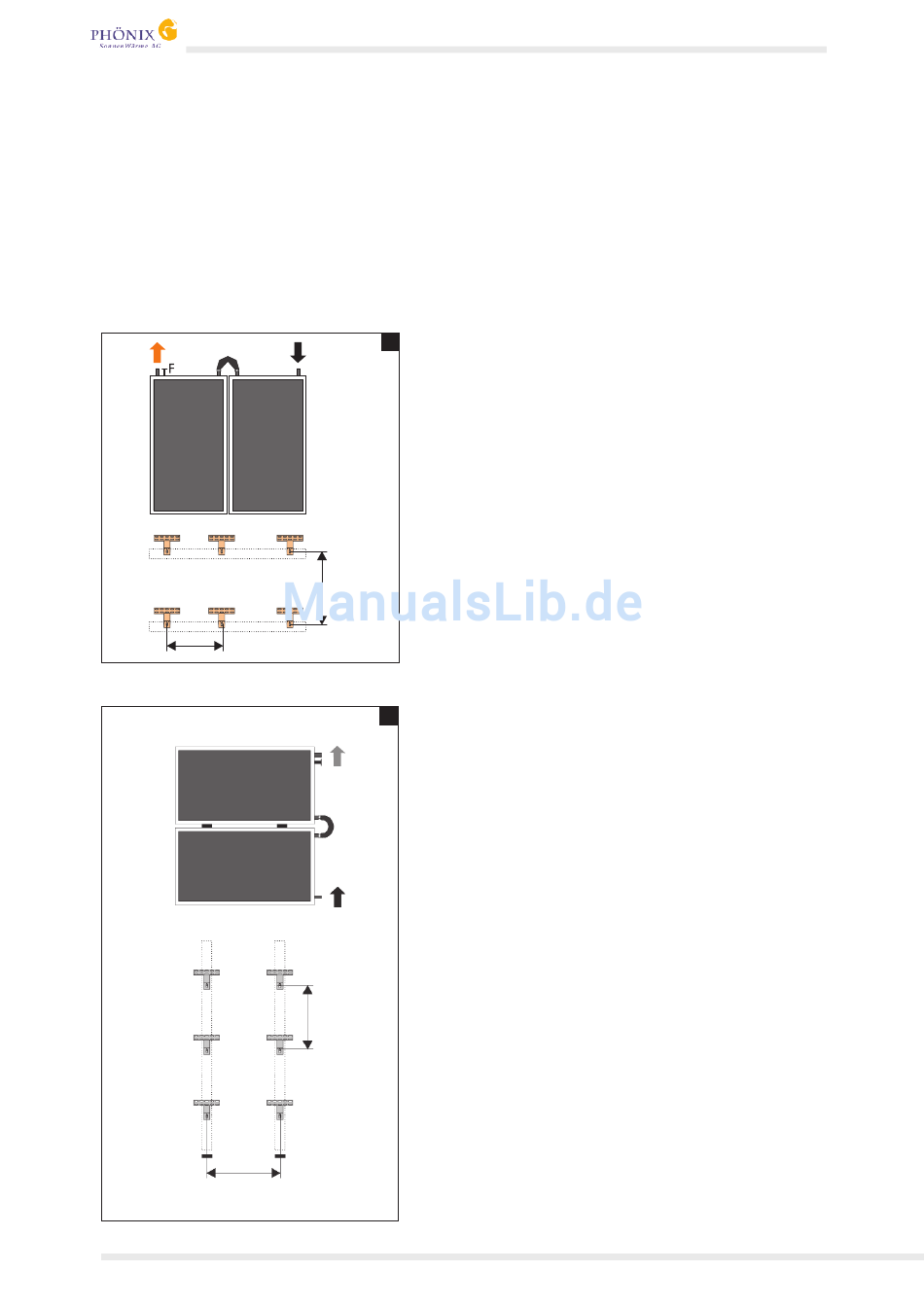

2. Montagevarianten mit 2 Kollektoren
Wichtig:
Bei den Varianten 1 und 2 die Dachhaken
nicht mittig zwischen den Kollektoren anbrin-
gen, da sonst die Quickies nicht einrasten
können.
Hinweis:
Für die Anschlüsse des Kollektors sind
jeweils 0, 1 5 m bis 0,2 m einzurechnen.
•
B
•
A
Infinity-6
Variante 1 (Standard)
1
hochkant nebeneinander
Außenmaße Kollektorfeld:
2,32 x 2, 1 7 m
•
1,20 - 1,90 m
A
•
B
0,8 - 1, 1 m
•
A
Variante 2
2
quer übereinander
Außenmaße Kollektorfeld:
F
2, 1 7 x 2,32 m
•
1,20 - 1,90 m
A
•
B 0,8 - 1, 1 m
•
B
Kollektormontagevarianten
