Inhaltszusammenfassung für PHÖNIX Infinity 323

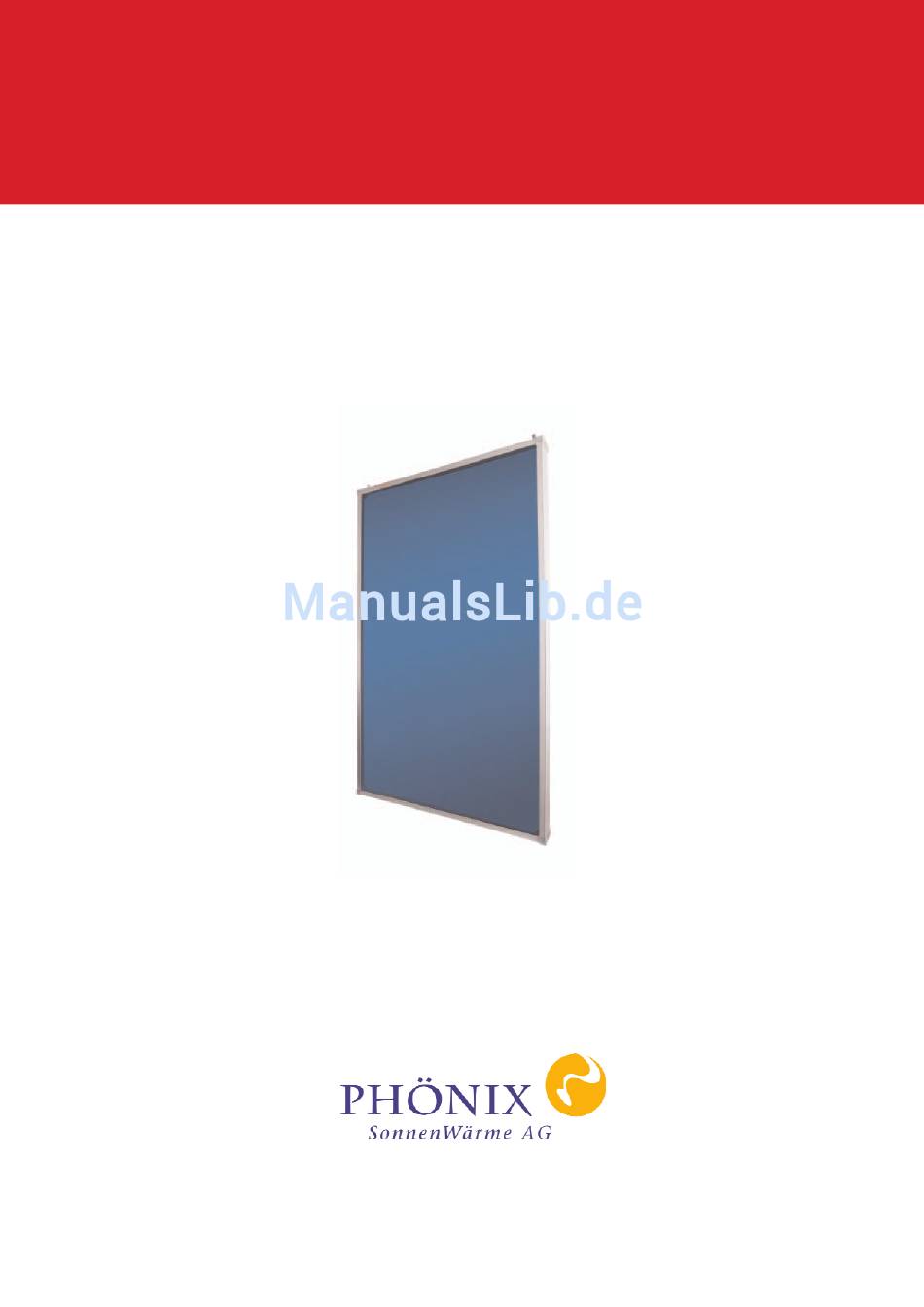

- Seite 1 Infinity 323 Flachkollektor 2,51 m M O NTAG E AN LE ITU N G YKK030000...
- Seite 2 Infinity...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Kollektor Infinity 323 Datenblatt Infinity 323 Montagevarianten 2 Kollektoren Montagevarianten 3 Kollektoren Montagevarianten 4 Kollektoren Montagevarianten 5 Kollektoren Montagevarianten 6 Kollektoren Kollektormontage Aufdach - Allgemein Kollektormontage mit waagerechten Schienen Kollektormontage mit senkrechten Schienen 10. Entlüftermontage und hydraulischer Anschluss 11. Fühlermontage... -
Seite 4: Kollektor Infinity 323
Kollektor Infinity 323 Infinity-4... -
Seite 5: Datenblatt Infinity 323
Kollektormontagevarianten Datenblatt Infinity 323 Typ: Infinity 323 Außenmaße je Kollektor: 2, 1 7 x 1, 1 6 x 0,095 m (Höhe x Breite x Tiefe) Gewicht je Kollektor: 39 kg Bruttofläche: 2,51 m effektive Absorberfläche: 2,33 m Wärmeträgerinhalt: 1,3 Liter... -
Seite 6: Montagevarianten 2 Kollektoren
Kollektormontagevarianten Montagevarianten mit 2 Kollektoren Wichtig: Bei den Varianten 1 und 2 die Dachhaken nicht mittig zwischen den Kollektoren anbrin- gen, da sonst die Quickies nicht einrasten können. Hinweis: Für die Anschlüsse des Kollektors sind jeweils 0, 1 5 m bis 0,2 m einzurechnen. Variante 1 (Standard) hochkant nebeneinander Außenmaße Kollektorfeld:... - Seite 7 Kollektormontagevarianten Variante 3 hochkant übereinander Außenmaße Kollektorfeld: • 1, 1 6 x 4,35 m • 1,20 - 1,90 m • 0,8 - 1, 1 m • • Variante 4 quer nebeneinander Außenmaße Kollektorfeld: 4,35 x 1, 1 6 m • 1,20 - 1,90 m •...
-
Seite 8: Montagevarianten 3 Kollektoren
Kollektormontagevarianten Montagevarianten mit 3 Kollektoren Wichtig: Bei den Varianten 1 und 2 die Dachhaken nicht mittig zwischen den Kollektoren anbrin- gen, da sonst die Quickies nicht einrasten können. Hinweis: Für die Anschlüsse des Kollektors sind jeweils 0, 1 5 m bis 0,2 m einzurechnen. Variante 1 hochkant nebeneinander Außenmaße Kollektorfeld:... - Seite 9 Kollektormontagevarianten Variante 3 hochkant übereinander Außenmaße Kollektorfeld: 1, 1 6 x 6,51 m • • 1,20 - 1,90 m • 0,8 - 1,05 m • • • Variante 4 quer nebeneinander Außenmaße Kollektorfeld: 6,51 x 1, 1 6 m • 1,20 - 1,90 m •...
- Seite 10 Kollektormontagevarianten Montagevarianten mit 4 Kollektoren Wichtig: Bei den Varianten 1 und 2 die Dachhaken nicht mittig zwischen den Kollektoren anbrin- gen, da sonst die Quickies nicht einrasten können. Hinweis: Für die Anschlüsse des Kollektors sind jeweils 0, 1 5 m bis 0,2 m einzurechnen. Variante 1 hochkant nebeneinander Außenmaße Kollektorfeld:...
- Seite 11 Kollektormontagevarianten Variante 3 hochkant übereinander Außenmaße Kollektorfeld: • 1, 1 6 x 8,68 m • 1,20 - 1,90 m • 0,8 - 1,05 m • • • • • • Variante 4 quer nebeneinander Außenmaße Kollektorfeld: 8,68 x 1, 1 6 m •...
- Seite 12 Kollektormontagevarianten Montagevarianten mit 5 Kollektoren Variante 1 hochkant nebeneinander Außenmaße Kollektorfeld: 5,80 x 2, 1 7 m • 1,20 - 1,90 m • 0,8 - 1,05 m • • Variante 2 quer nebeneinander Außenmaße Kollektorfeld: 10,85 x 1, 1 6 m •...
- Seite 13 Kollektormontagevarianten Montagevarianten mit 6 Kollektoren Variante 3a quer 2-spaltig Außenmaße Kollektorfeld: 4,54 x 3,48 m • 1,20 - 1,90 m • 0,80 - 1, 1 0 m • 1 Dachsparrenabstand • • • • Variante 3b hochkant 1-reihig Außenmaße Kollektorfeld: 6,96 x 2, 1 7 m •...
- Seite 14 Kollektormontagevarianten Variante 4 hochkant 2-reihig Außenmaße Kollektorfeld: 3,48 x 4,54 m • • 1,20 - 1,90 m • 0,8 - 1,05 m • • 0,2 m 4 Dachdurchführungen • • Variante 5 hochkant 2-spaltig Außenmaße Kollektorfeld: 2,52 x 6,51 m •...
- Seite 15 Kollektormontagevarianten Variante 6a quer 2-reihig Außenmaße Kollektorfeld: 6,51 x 2,52 m • 1,20 - 1,90 m • 0,8 - 1,05 m 4 Dachdurchführungen • • • • • Variante 6b Wichtig: quer 1-reihig Bei Variante 6b die Dachhaken nicht mittig Außenmaße Kollektorfeld: zwischen den Kollektoren anbringen, da 13,02 x 1, 1 6 m...
-
Seite 16: Kollektormontage Aufdach - Allgemein
Kollektormontage Aufdach Kollektormontage Aufdach - Allgemein Allgemeine Vorraussetzungen Die Kollektoren müssen mit einem se des jeweiligen Gebäudes und müssen bei Neigungswinkel von mindestens 20° der Planung und Installation thermischer montiert werden. Solaranlagen berücksichtigt werden. Ist auf einem Gebäude eine Blitzschutzanlage als Das Montagesystem kann eingesetzt werden äußerer Blitzschutz vorhanden, sind die Kol- für Dächer mit Eindeckung aus »Frankfurter... - Seite 17 Kollektormontage Aufdach Benötigte Werkzeuge Maulschlüssel 22 und 30 Rohrzange Winkelschleifer mit Steinschei- Ringschlüssel 13 und 17 mm Hammer Akkuschrauber mit 17 mm Nuß Schraubendreher Bohrmaschine mit 6 mm Bohrer Sparrenankermontage Die Sparrenankermontage erfolgt für alle Varianten auf die gleiche Art und Weise. Entsprechend der Maßskizze (siehe Monta- gevarianten) einen Ziegel pro Sparrenanker an der entsprechenden Stelle über dem...
- Seite 18 Kollektormontage Aufdach • Beachten Sie, dass der Sparrenanker • nicht auf den Dachziegeln aufliegt. Ansonsten besteht die Gefahr, dass diese bei starkem • • Winddruck beschädigt werden. Gegebenen- falls sollte der Sparrenanker mit Ausgleichs- • hölzern unterfüttert werden. Die Dachziegel müssen im Bereich der Spar- renankerdurchführung an ihrer Unterseite mit Hilfe eines Winkelschleifers mit Steinscheibe ausgespart werden.
-
Seite 19: Kollektormontage Mit Waagerechten Schienen
Kollektormontage Aufdach Kollektormontage mit waagerechten Schienen • • • • • • • • • • • • • • • • • • • • • • • • • • • Legende Bezeichnung Bezeichnung • • Kollektor Sparrenanker »Faserwellplatte« •... - Seite 20 Kollektormontage Aufdach • • Das C-Profil mit Hammerkopfschrauben • (M10 x 30) auf die Sparrenanker montieren. • Achtung: Im Bereich der Sparrenanker kön- • nen die Quickies zur Kollektorbefestigung nicht in die Schiene einrasten. Deshalb die • • Sparrenanker nicht mittig zwischen zwei Kollektoren montieren.
- Seite 21 Kollektormontage Aufdach Kollektoren mit Hilfe eines tragfähigen Seils auf das Dach bringen. Dazu das Seil an den oberen Quickies befestigen und die Kollekto- ren über eine Leiter auf das Dach ziehen. Niemals das Seil an den Kollektoranschlüs- sen anbringen. Absturzgefahr!!! Personen sollten Fallschutzmittel anlegen.
-
Seite 22: Kollektormontage Mit Senkrechten Schienen
Kollektormontage Aufdach Kollektormontage mit senkrechten Schienen • • • • • • • • • • • • • • • • • • • • • • • • • • • • Legende Bezeichnung Bezeichnung • • Kollektor L-Stopprofil •... - Seite 23 Kollektormontage Aufdach • Das C-Profil mit Hammerkopfschrauben auf die Sparrenanker montieren. Achtung: Im Bereich der Sparrenanker können die Quik- kies zur Kollektorbefestigung nicht in die • Schiene einrasten. Deshalb die Sparrenanker nie mittig zwischen zwei Kollektoren montie- ren. Einführen der Hammerkopfschraube in das C-Profil und bis zum Anschlag drehen.
- Seite 24 Kollektormontage Aufdach Vor der Kollektormontage wird das L-Stopp- • profil in die untere Öffnung der C-Profi- le gesteckt und mit Hammerkopfschrauben befestigt. Bitte beachten!!! L-Stoppprofil fest verschrauben! Ansonsten können sich die Kollekto- ren verschieben. Kollektoren mit Hilfe eines tragfähigen Seils auf das Dach bringen.
-
Seite 25: Entlüftermontage Und Hydraulischer Anschluss
Kollektormontage Aufdach Abstandhalter mit Anschlag gegen den ersten Kollektor auf die Profilschiene aufkle- ben. Entsprechend Unterpunkt 9 und 10 einen weiteren Kollektor montieren. Dieser Kollektor muß an den Abstandhaltern anlie- gen. 10. Entlüftermontage und hydraulischer Anschluss Für die Montage des Entlüfters sind zwei alternative Varianten vorgesehen: entweder Montage unter dem Dach (Standard) oder auf dem Dach. - Seite 26 Kollektormontage Aufdach Entlüfter unter dem Dach (empfohlene Variante) Bei der Montage des Entlüfters unter dem Dach wird zunächst das flexible Edelstahl- wellrohr (900 mm) durch den Entlüfterziegel geführt. • Beim Anschluß der Edelstahlwellrohre • 2 " flachdichtend auf den korrekten Sitz der Flachdichtung •...
- Seite 27 Kollektormontage Aufdach Anschließend wird das lange Edelstahlwell- • rohr (900 mm) mit dem T-Stück verbun- den. Das Edelstahlwellrohr wird dann durch den Lüftungsziegel geführt. Der weitere Anschluß richtet sich nach Verrohrung mit Flexrohr oder mit Kupferrohr. Bei Übergang auf Kupferrohr wird der Lötnip- pel eingesetzt, bei Übergang auf Flexrohr vom Kollektor kommt der Reduziernippel zum Einsatz.
-
Seite 28: Fühlermontage
Kollektormontage Aufdach 11. Fühlermontage Vorlauf (heiß) Rücklauf (kalt) Vorlauf (heiß) Rücklauf (kalt) Der Fühler wird in der Tauch- hülse neben dem Kollektor- vorlauf an der Position (F) montiert. Dafür den Gum- mistopfen auf der Tauchhül- se abziehen und Kabel vor- sichtig durch den Stopfen führen. - Seite 29 PHÖNIX SonnenWärme AG Am Treptower Park 28-30 12435 Berlin Telefon: 0900 11 00 838 (0,74 EUR pro Minute/DTAG von Montag bis Freitag 9.00 - 17.00 Uhr) Stand: Januar 2009 Infinity-29...
