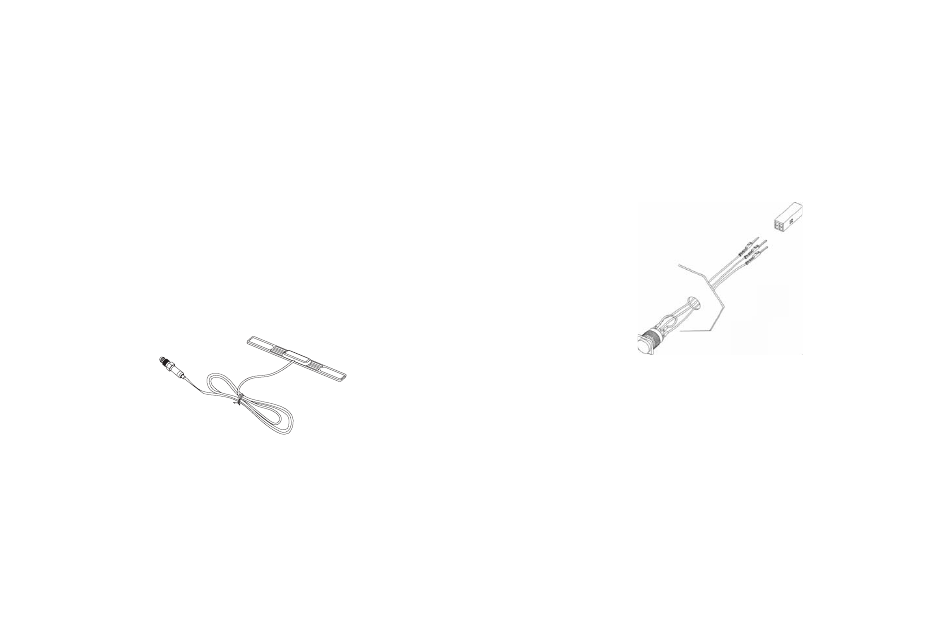

Einbau GSM Antenne

Die Antenne muss an Front- oder
Heckscheibe befestigt werden.
Keinesfalls jedoch im getönten Bereich
oder unter Heizdrähten der
Scheibenheizung.
- Windschutzscheibe mit dem
Reinigungstuch reinigen, das im
Lieferumfang enthalten ist
- Schutzfolie an der Antenne abziehen
und Antenne aufkleben
- Antennenkabel zum Hauptmodul
verlegen (keinesfalls kürzen oder
knicken!) und mit diesem
verschrauben.
Anschluss an Heizgeräte
WICHTIG:
Um die nun folgenden gewünschten
analogen Anschlüsse durchzuführen,
beginnen Sie bitte mit folgendem
Arbeitsschritt:
- Microtimer der violetten Leitung, am
Hauptkabelbaum des TC2, in den
freien Steckplatz des 4-poligen
Steckers einstecken.
- Microtimer der freien gelben Leitung
isolieren.
Thermo Call TC2
Einbau mit Taster
Der im Lieferumfang enthaltene Taster ist
zu installieren, wenn außer Thermo Call
TC2 kein anderes Bedienelement an die
Standheizung angeschlossen wird
(Vorwahluhr, T91, T100 HTM).
- Bohren Sie ein Loch ø 16 mm in
einen Blindschalter oder an einem
anderen, gut zugänglichen Platz in
komfortabler Reichweite des Fahrers
(sprechen Sie mit dem
Fahrzeughalter den gewünschten
Montageplatz ab)
- Klipsen Sie, nachdem Sie den Taster
fixiert haben, die drei Pins in den
schwarzen, 4-poligen Stecker:
