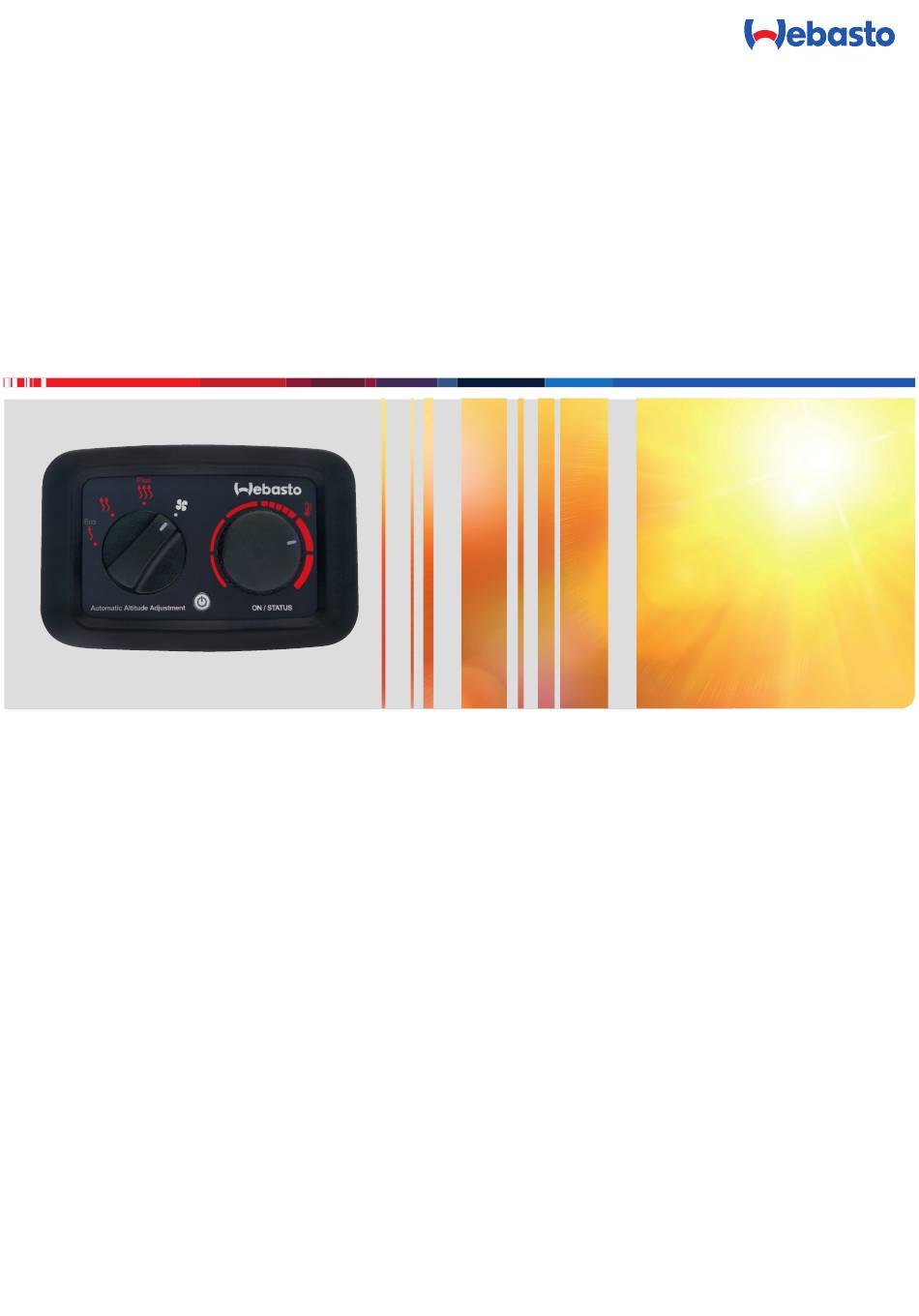

- Seite 1 Einbauanweisung Bedienelement Multi Control MC04 Deutsch...
-
Seite 2: Inhaltsverzeichnis
Qualifikation des Einbaupersonals Vorschriften und gesetzliche Bestimmungen Sicherheitshinweise Gerätebeschreibung Lieferumfang Typschild Funktionsbeschreibung Verwendung Einbau des Bedienelements Hinweise zum Einbau Anforderungen an den Einbauort Bedienelement montieren Erstinbetriebnahme Hinweise zur Erstinbetriebnahme Gerät in Betrieb nehmen Fehlerbehebung Fehlerausgabe Technische Daten Anhang Bedienelement Multi Control MC04... -
Seite 3: Zu Diesem Dokument
Zweck des Dokuments Gewährleistung und Haftung Diese Einbauanweisung ist Teil des Produkts und enthält alle Infor- Webasto übernimmt keine Haftung für Mängel und Schäden, die mationen zum korrekten und sicheren Einbau. darauf zurückzuführen sind, dass Einbau- und Bedienungsanwei- sung sowie darin enthaltene Hinweise nicht beachtet wurden. -
Seite 4: Sicherheit
Bestimmungsgemäße Verwendung Das Bedienelement dient zur Steuerung des Heizgeräts. Qualifikation des Einbaupersonals Das Einbaupersonal muss folgende Qualifikationen vorweisen: ■ Erfolgreicher Abschluss des Webasto Trainings ■ Entsprechende Qualifikation zu Arbeiten an technischen Syste- Vorschriften und gesetzliche Bestimmungen Vorschriften auf dem Beiblatt „Wichtige Hinweise zur Bedie- nungs- und Einbauanweisung“... -
Seite 5: Gerätebeschreibung

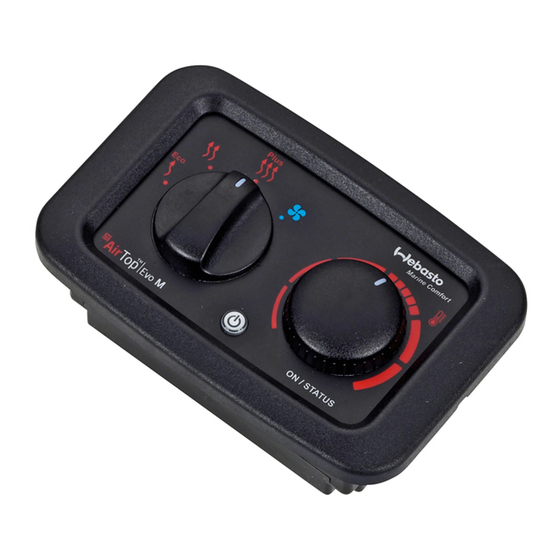

Gerätebeschreibung Lieferumfang ■ Bedienelement ■ 4 Befestigungsschrauben Typschild Das Typschild ist auf der Rückseite des Bedienelements ange- bracht. Funktionsbeschreibung Übersicht Fig. 01: Bedienelement Multi Control MC04 Symbol Schnellheiz-Funktion Symbol Lüften Drehknopf (Temperatur/Gebläse) Betriebsanzeige/Fehlercodeanzeige/Serviceanzeige Taste Ein/Aus Funktionsschalter Symbol Energiespar-Funktion Symbol Standardheiz-Funktion Verwendung Die Heizgeräte, für die das Bedienelement angeschlossen ver-... -
Seite 6: Einbau Des Bedienelements
Kabelbaum an das Bedienelement nach Schaltplan anschließen (siehe Einbauanweisung des Heizgeräts). Das Bedienelement von vorn in den Durchbruch setzen. Bedienelement mit den 4 mitgelieferten Schrauben befestigen. Blende aufstecken. Blende so justieren, dass Blende fest einrastet. Bedienelement Multi Control MC04... -
Seite 7: Erstinbetriebnahme
Bedienungsanweisung des Heizgeräts und die darin enthaltenen Sicherheitshinweise aufmerksam lesen. Gerät in Betrieb nehmen Heizgerät ist vollständig eingebaut. Bedienelement ist vollständig eingebaut. Fahrzeug an die Spannung anschließen. Bedienelement einschalten (siehe Bedienungsanweisung des Bedienelements) Betriebsanzeige leuchtet. Hintergrundbeleuchtung leuchtet. Bedienelement Multi Control MC04... -
Seite 8: Fehlerbehebung
Tritt während des Heizbetriebs eine Störung des Heizgeräts auf, gibt das Gerät einen Fehlercode über das Bedienelement aus. Beim Bedienelement Multi Control MC04 wird der Fehlercode durch Blinkimpulse der Betriebsanzeige ausgegeben. Die Anzahl der Impulse entspricht der Nummer des Fehlercodes. -
Seite 9: Technische Daten
–40 bis +75 / –40 °C bis +85 [Betrieb / Lager] Abmessungen Bedienelement (mm) 122,2 / 32,5 / 80,4 [Länge / Tiefe / Höhe] Abmessungen Bedienelement mit Rahmen (mm) 122,2 / 42,0 / 80,4 [Länge / Tiefe / Höhe] Gewicht (g) Bedienelement Multi Control MC04... -
Seite 10: Anhang
Anhang Bohrschablone Bedienelement Fig. 04: Bohrschablone Bedienelement Multi Control MC04 Bedienelement Multi Control MC04... - Seite 11 Bei mehrsprachiger Ausführung ist Deutsch verbindlich. Die Telefonnummer des jeweiligen Landes entnehmen Sie bitte dem Webasto Servicestellen-Faltblatt oder der Webseite Ihrer jeweiligen Webasto Landesvertretung. Webasto Thermo & Comfort SE Postfach 1410 82199 Gilching Germany Besucheradresse: Friedrichshafener Str. 9 82205 Gilching Germany Technical Extranet: http://dealers.webasto.com...
