Anschluss S/W-Leitung

Zusätzlich zu den in der Einbau-anweisung
Thermo Call TC2 beschriebenen Arbeiten
sind weitere Arbeitsschritte unter
Verwendung des beiliegenden Materials
durchzuführen. Die entsprechenden
Regeln der Technik sind beim Einbau
einzuhalten.
2
3
4
5
1

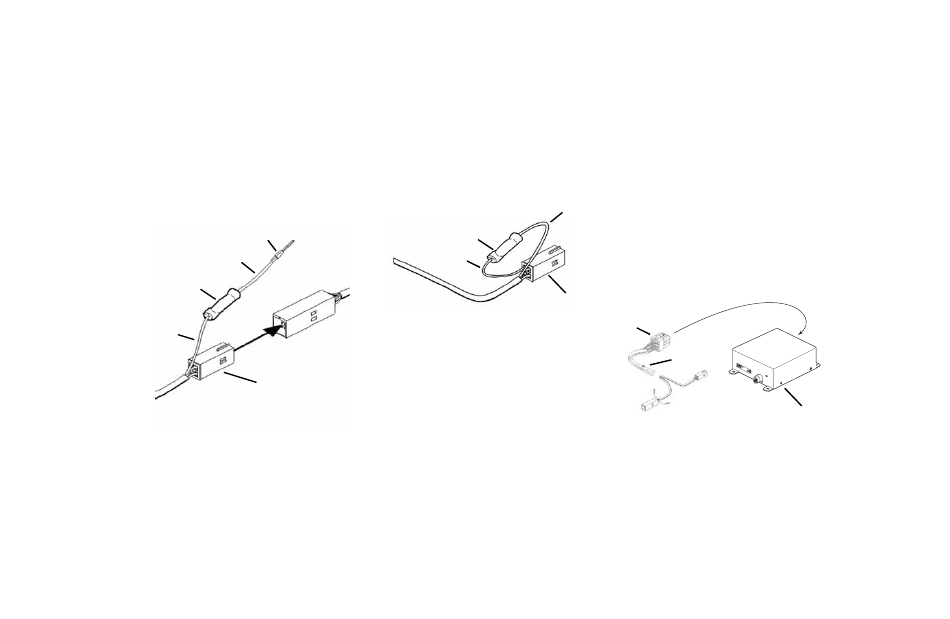

- Falls die violette Leitung (5) an einem
Sommer- / Winterschalter
angeschlossen ist, diese abziehen
und vorhandenen Stecker abtrennen
- Beiliegende kurze violette Leitung (3)
mittels Stoßverbinder (4) mit violetter
Leitung (5) des Kabelbaums der
Standheizung verbinden
- Microtimer (2) in freien Steckplatz
des 4-poligen Steckers (1)
(Vorwahluhr) einstecken
5
4
3
1
Thermo Call TC2
Endanschluss und Test
- 12-poligen Stecker (1) des
Hauptkabelbaums (2) an das
Hauptmodul des Thermo Call TC2
anschließen
- nach ca. 20 Sekunden leuchtet die
grüne Kontrolllampe (3) am
Hauptmodul auf und beginnt
anschließend gleichmäßig zu
blinken.
- Thermo Call TC2 anrufen und laut
Betriebsanleitung auf Funktion
überprüfen.
1
2
3
5
