Einbau des Bedienele-
ments
4.1
Hinweise zum Einbau
VORSICHT
Brandgefahr durch angebohrte Leitungen
Brandverletzungen
Leitungen hinter der Einbaufläche außerhalb des
X
X
Bohrbereichs legen.
VORSICHT
Verletzungen durch Berühren scharfer Kanten
Hautschürfung, Schnitte
Verwenden Sie beim Einbau
X
X
Schutzhandschuhe.
4.2
Anforderungen an den Einbauort
Die gesetzlichen Vorschriften beachten.
Der Einbauort muss folgende Anforderungen erfüllen:
3
Fahrzeuginnenraum
3
Leicht zugänglich
3
Gut sichtbar
3
Sauber, trocken und fettfrei
3
Vor Feuchtigkeit und Nässe geschützt
3
Vor Hitze geschützt, nicht im direkten Warmluftstrom
3
Freiraum hinter Einbauort ausreichend
4.3
Bedienelement einbauen
Einbau
1

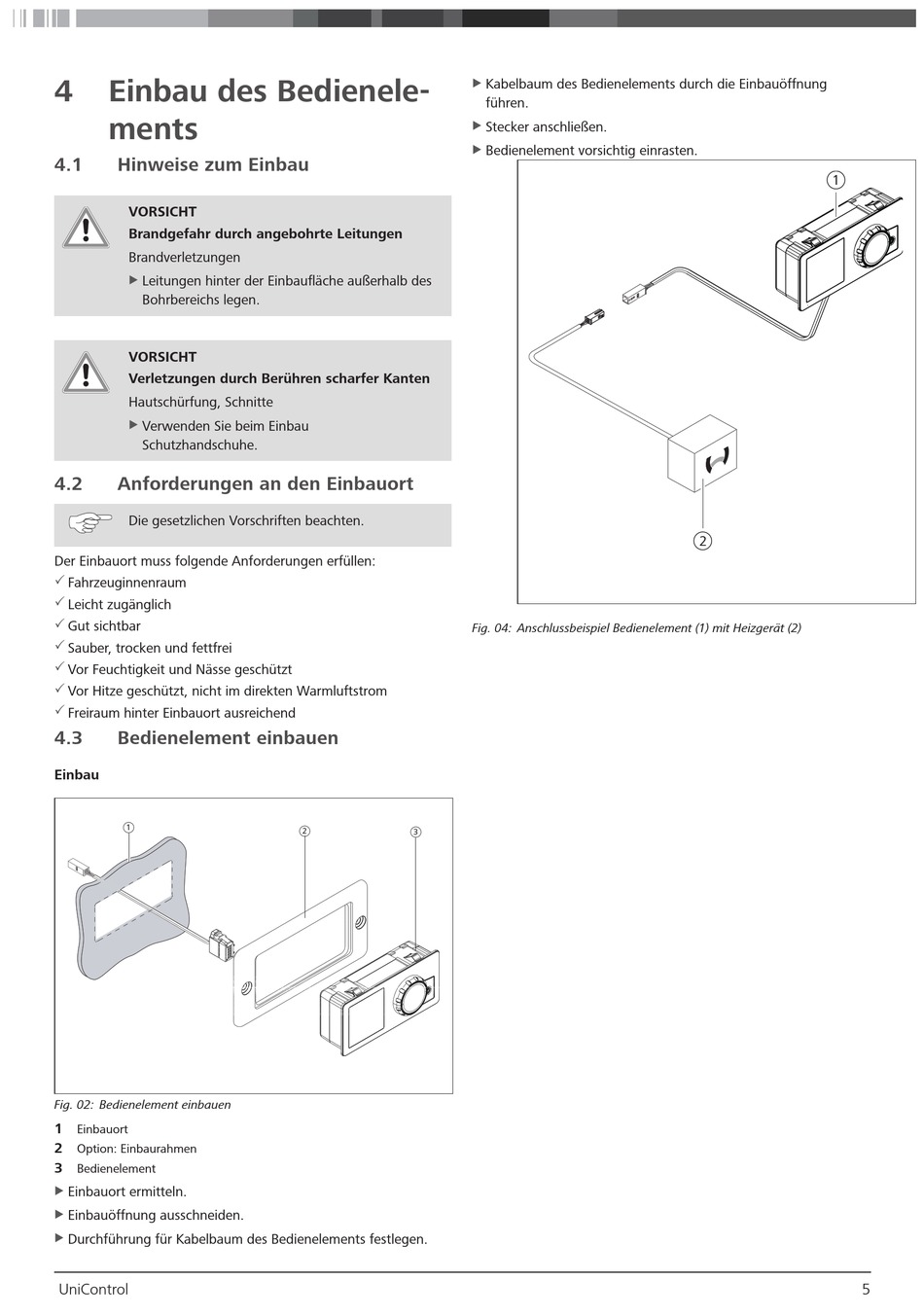

Fig. 02: Bedienelement einbauen
1
Einbauort
2
Option: Einbaurahmen
3
Bedienelement
Einbauort ermitteln.
X
X
Einbauöffnung ausschneiden.
X
X
Durchführung für Kabelbaum des Bedienelements festlegen.
X
X
UniControl
X
X
X
Fig. 04: Anschlussbeispiel Bedienelement (1) mit Heizgerät (2)
2
3
Kabelbaum des Bedienelements durch die Einbauöffnung
X
führen.
Stecker anschließen.
X
Bedienelement vorsichtig einrasten.
X
1
2
5
