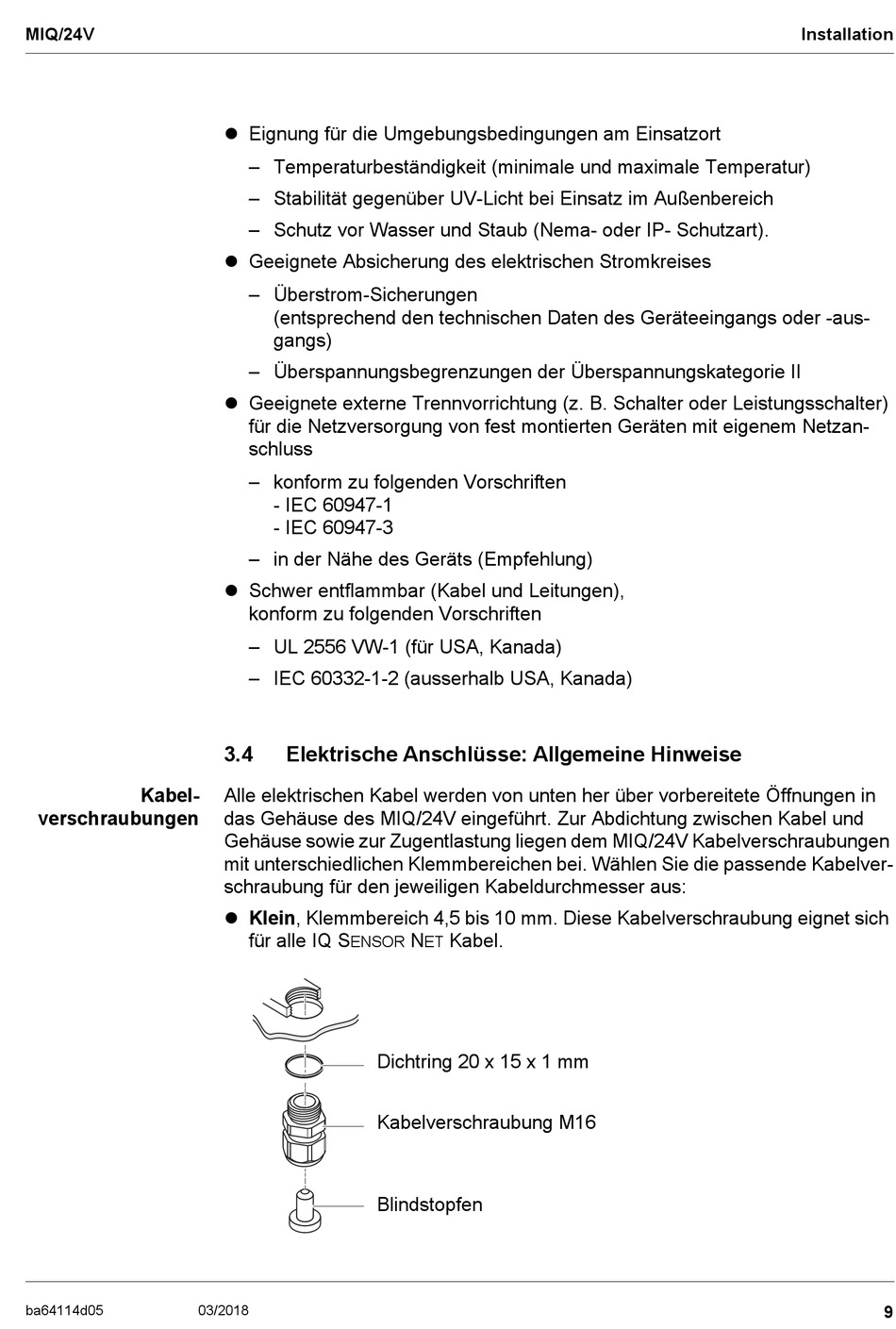

Eignung für die Umgebungsbedingungen am Einsatzort
– Temperaturbeständigkeit (minimale und maximale Temperatur)
– Stabilität gegenüber UV-Licht bei Einsatz im Außenbereich
– Schutz vor Wasser und Staub (Nema- oder IP- Schutzart).
Geeignete Absicherung des elektrischen Stromkreises
– Überstrom-Sicherungen
(entsprechend den technischen Daten des Geräteeingangs oder -aus-
gangs)
– Überspannungsbegrenzungen der Überspannungskategorie II
Geeignete externe Trennvorrichtung (z. B. Schalter oder Leistungsschalter)
für die Netzversorgung von fest montierten Geräten mit eigenem Netzan-
schluss
– konform zu folgenden Vorschriften
- IEC 60947-1
- IEC 60947-3
– in der Nähe des Geräts (Empfehlung)
Schwer entflammbar (Kabel und Leitungen),
konform zu folgenden Vorschriften
– UL 2556 VW-1 (für USA, Kanada)
– IEC 60332-1-2 (ausserhalb USA, Kanada)
3.4
Elektrische Anschlüsse: Allgemeine Hinweise
Alle elektrischen Kabel werden von unten her über vorbereitete Öffnungen in
das Gehäuse des MIQ/24V eingeführt. Zur Abdichtung zwischen Kabel und
Gehäuse sowie zur Zugentlastung liegen dem MIQ/24V Kabelverschraubungen
mit unterschiedlichen Klemmbereichen bei. Wählen Sie die passende Kabelver-
schraubung für den jeweiligen Kabeldurchmesser aus:
Klein, Klemmbereich 4,5 bis 10 mm. Diese Kabelverschraubung eignet sich
für alle IQ S
ENSOR
03/2018
N
Kabel.
ET
Dichtring 20 x 15 x 1 mm
Kabelverschraubung M16
Blindstopfen
Installation
