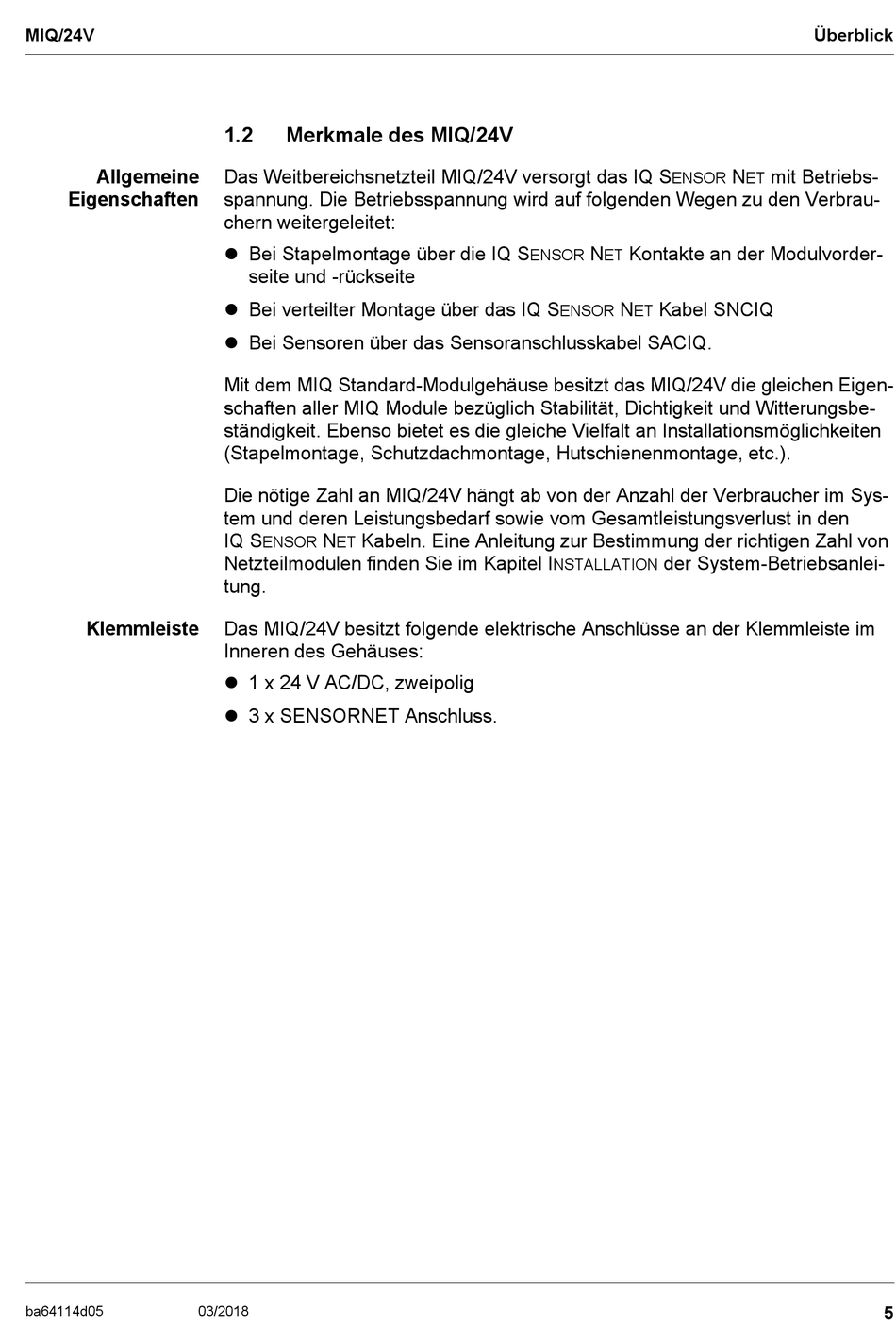

1.2
Merkmale des MIQ/24V
Das Weitbereichsnetzteil MIQ/24V versorgt das IQ S
spannung. Die Betriebsspannung wird auf folgenden Wegen zu den Verbrau-
chern weitergeleitet:
Bei Stapelmontage über die IQ S
seite und -rückseite
Bei verteilter Montage über das IQ S
Bei Sensoren über das Sensoranschlusskabel SACIQ.
Mit dem MIQ Standard-Modulgehäuse besitzt das MIQ/24V die gleichen Eigen-
schaften aller MIQ Module bezüglich Stabilität, Dichtigkeit und Witterungsbe-
ständigkeit. Ebenso bietet es die gleiche Vielfalt an Installationsmöglichkeiten
(Stapelmontage, Schutzdachmontage, Hutschienenmontage, etc.).
Die nötige Zahl an MIQ/24V hängt ab von der Anzahl der Verbraucher im Sys-
tem und deren Leistungsbedarf sowie vom Gesamtleistungsverlust in den
IQ S
N
Kabeln. Eine Anleitung zur Bestimmung der richtigen Zahl von
ENSOR
ET
Netzteilmodulen finden Sie im Kapitel I
tung.
Das MIQ/24V besitzt folgende elektrische Anschlüsse an der Klemmleiste im
Inneren des Gehäuses:
1 x 24 V AC/DC, zweipolig
3 x SENSORNET Anschluss.
