Installation
Allgemeine
Installations-
hinweise
10

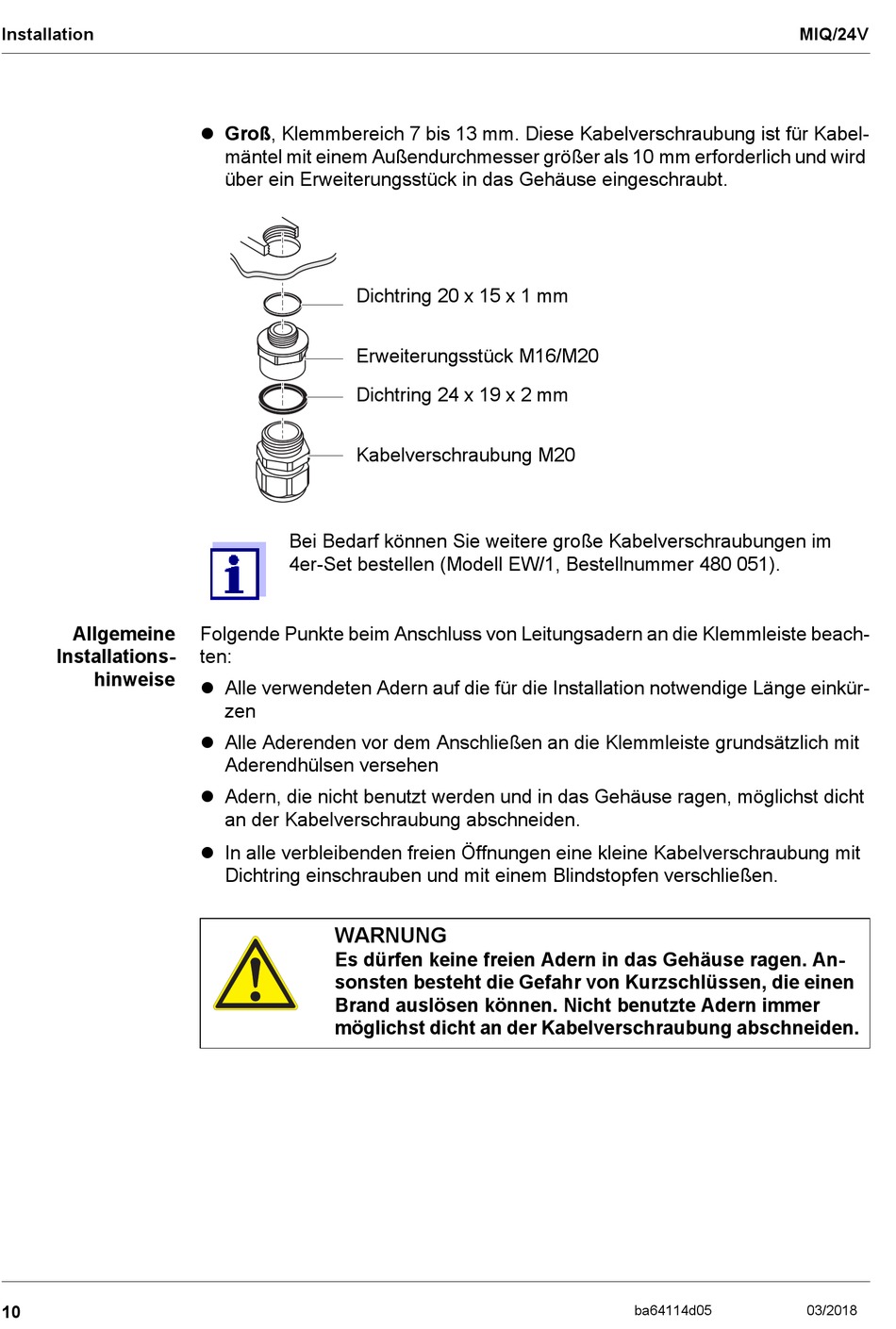

Groß, Klemmbereich 7 bis 13 mm. Diese Kabelverschraubung ist für Kabel-
mäntel mit einem Außendurchmesser größer als 10 mm erforderlich und wird
über ein Erweiterungsstück in das Gehäuse eingeschraubt.
Dichtring 20 x 15 x 1 mm
Erweiterungsstück M16/M20
Dichtring 24 x 19 x 2 mm
Kabelverschraubung M20
Bei Bedarf können Sie weitere große Kabelverschraubungen im
4er-Set bestellen (Modell EW/1, Bestellnummer 480 051).
Folgende Punkte beim Anschluss von Leitungsadern an die Klemmleiste beach-
ten:
Alle verwendeten Adern auf die für die Installation notwendige Länge einkür-
zen
Alle Aderenden vor dem Anschließen an die Klemmleiste grundsätzlich mit
Aderendhülsen versehen
Adern, die nicht benutzt werden und in das Gehäuse ragen, möglichst dicht
an der Kabelverschraubung abschneiden.
In alle verbleibenden freien Öffnungen eine kleine Kabelverschraubung mit
Dichtring einschrauben und mit einem Blindstopfen verschließen.
WARNUNG
Es dürfen keine freien Adern in das Gehäuse ragen. An-
sonsten besteht die Gefahr von Kurzschlüssen, die einen
Brand auslösen können. Nicht benutzte Adern immer
möglichst dicht an der Kabelverschraubung abschneiden.
MIQ/24V
ba64114d05
03/2018
