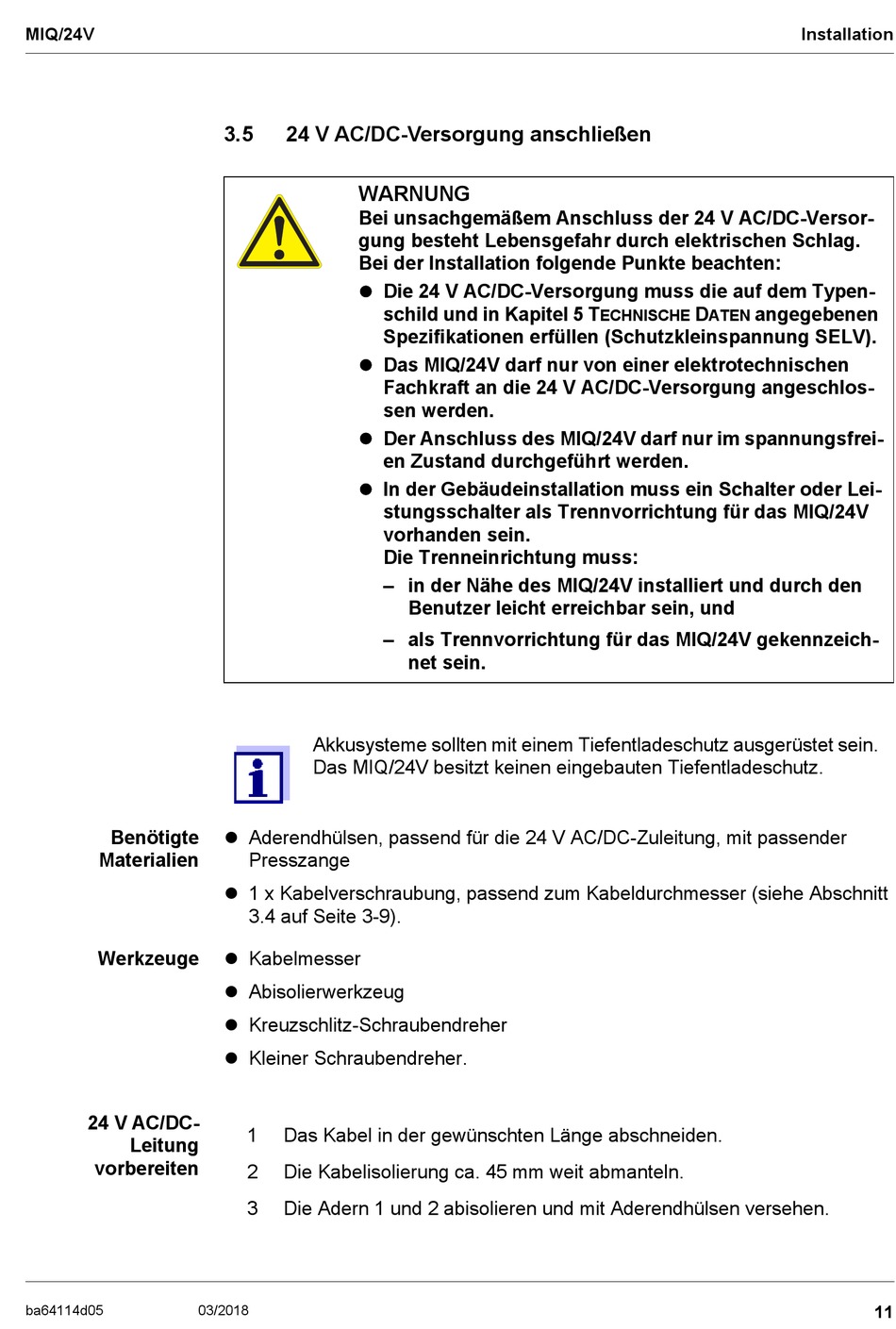

24 V AC/DC-Versorgung anschließen
WARNUNG
Bei unsachgemäßem Anschluss der 24 V AC/DC-Versor-
gung besteht Lebensgefahr durch elektrischen Schlag.
Bei der Installation folgende Punkte beachten:
Die 24 V AC/DC-Versorgung muss die auf dem Typen-
Das MIQ/24V darf nur von einer elektrotechnischen
Der Anschluss des MIQ/24V darf nur im spannungsfrei-
In der Gebäudeinstallation muss ein Schalter oder Lei-
Akkusysteme sollten mit einem Tiefentladeschutz ausgerüstet sein.
Das MIQ/24V besitzt keinen eingebauten Tiefentladeschutz.
Aderendhülsen, passend für die 24 V AC/DC-Zuleitung, mit passender
Presszange
1 x Kabelverschraubung, passend zum Kabeldurchmesser (siehe Abschnitt
3.4 auf Seite 3-9).
Kabelmesser
Abisolierwerkzeug
Kreuzschlitz-Schraubendreher
Kleiner Schraubendreher.
1
Das Kabel in der gewünschten Länge abschneiden.
2
Die Kabelisolierung ca. 45 mm weit abmanteln.
3
Die Adern 1 und 2 abisolieren und mit Aderendhülsen versehen.
03/2018
schild und in Kapitel 5 T
Spezifikationen erfüllen (Schutzkleinspannung SELV).
Fachkraft an die 24 V AC/DC-Versorgung angeschlos-
sen werden.
en Zustand durchgeführt werden.
stungsschalter als Trennvorrichtung für das MIQ/24V
vorhanden sein.
Die Trenneinrichtung muss:
– in der Nähe des MIQ/24V installiert und durch den
Benutzer leicht erreichbar sein, und
– als Trennvorrichtung für das MIQ/24V gekennzeich-
net sein.
D
angegebenen
ECHNISCHE
ATEN
Installation
11
