Installation
24 V AC/DC-
Leitung
anschließen
12

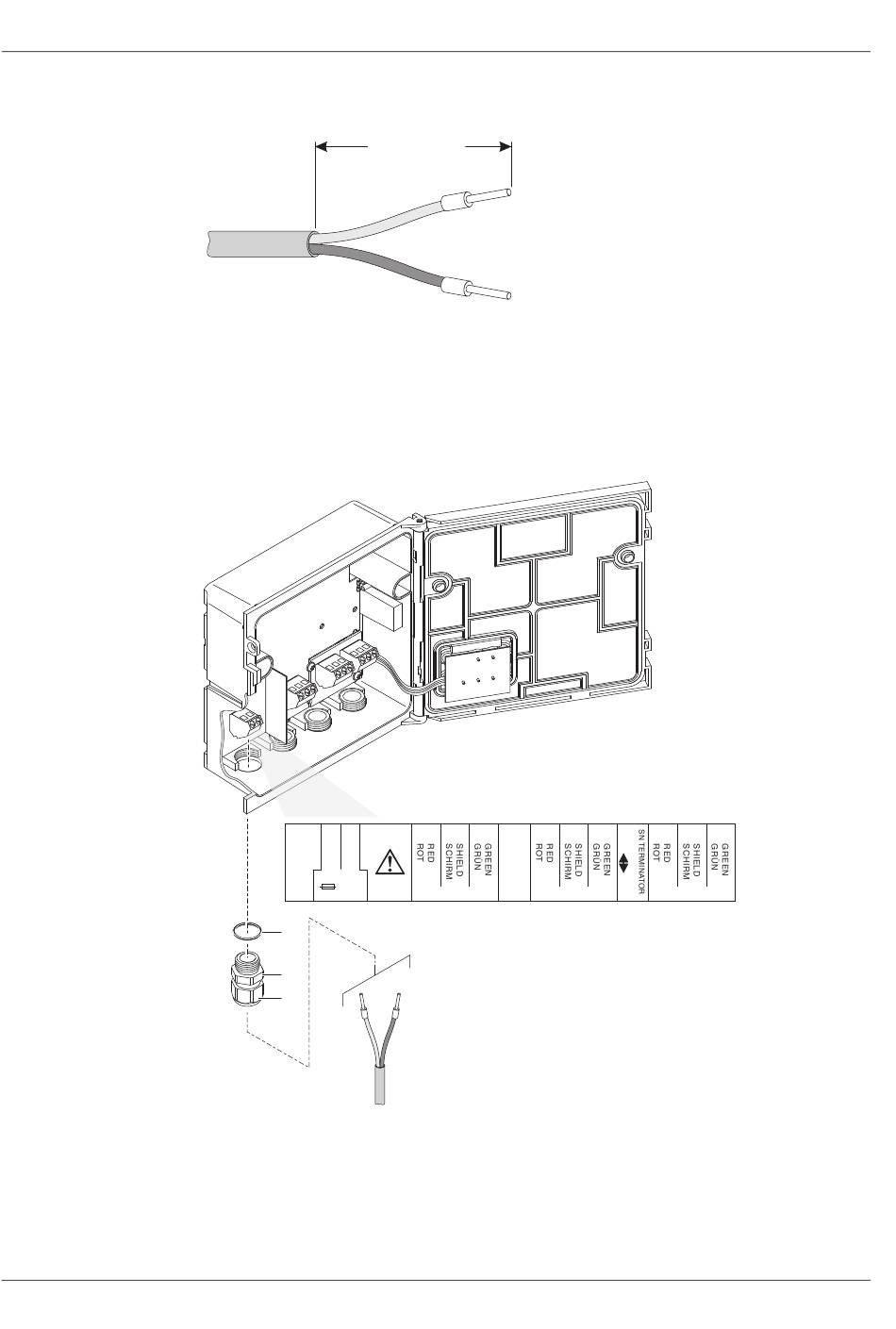

Bild 3-1
Vorbereitete 24 V AC/DC-Leitung.
4
Das Modul öffnen.
X11 X10
24 V AC/DC
T 1,6 A
POWER INPUT
2
1
3
Bild 3-2
24 V AC/DC-Leitung anschließen.
5
Die Kabelverschraubung (Pos. 1 in Bild 3-2) mit dem Dichtring (Pos. 2)
in das Modulgehäuse einschrauben.
ca. 45 mm
Ader 1
Ader 2
X9
X8
X7
X6
SENSORNET 3
SENSORNET 2
X5
X4
X3
X2
X1
ON
EIN
OFF
AUS
SENSORNET 1
ba64114d05
MIQ/24V
03/2018
