Vybalte tiskárnu přímého tisku
⇒ Tiskárnu přímého tisku vyjměte z krabice.
⇒ Zkontrolujte, zda nebyla tiskárna přímého tisku poškozena při přepravě.
⇒ Odstraňte transportní pojistku z pěnové hmoty v oblasti tiskové hlavy.
⇒
Zkontrolujte, zda je dodávka kompletní.
Objem dodávky
•
Tisková mechanika.
• Řídicí elektronika.
• Síťový kabel.
•
Spojovací kabel.
•
Miniregulátor.
OZNÁMENÍ!
Uchovejte originální balení pro pozdější převozy.

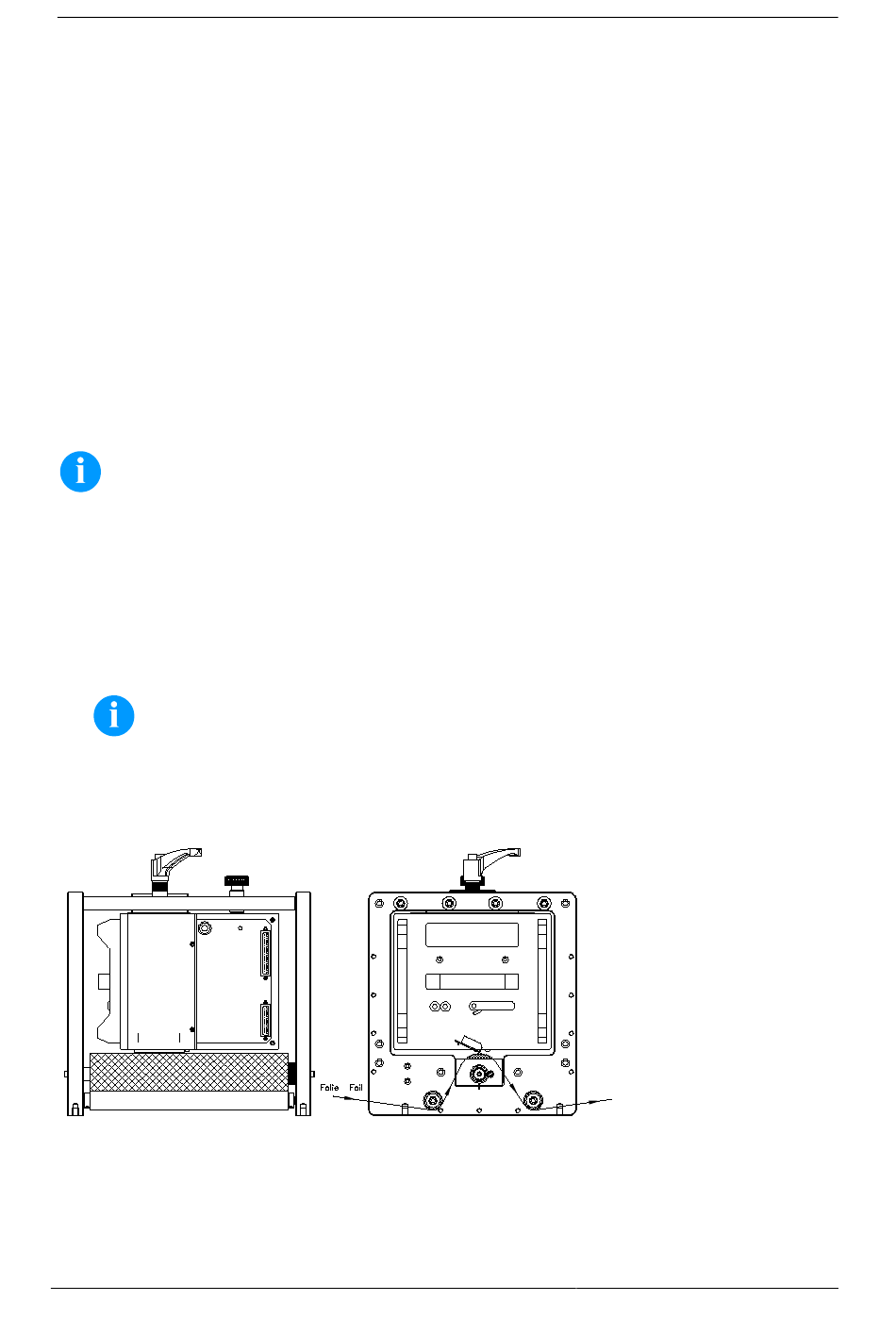

Namontování tiskové mechaniky na stroje (montáž s rámem)
Na spodní straně montážního rámu se nachází vždy dva M8 závity, které je možné použít k upevnění stroje. Navíc jsou
přiloženy multifunkční spojovací díly. Je třeba dodržet následující směrnice:
• Maximální hloubka zašroubování do závitů M8 činí 10 mm.
• Tisková mechanika musí být namontována se vzdáleností tiskové hlavy od protitlačné desky 1 - 2,5 mm
(viz obrázek).
OZNÁMENÍ!
Doporučuje se vzdálenost 2 mm.
• Nejlepší výsledků tisku dosáhnete, když je tiskový válec ze silikonu s tvrdostí ca. 40° - 50° Shore A resp. když má
elastomer protitlačné desky tvrdost cca 60 ± 5 Shore A (střední hodnota drsnosti Ra ≥ 3,2 mm).
• Protitlačná deska musí být připevněna rovnoběžně s lineárním pohybem potiskované fólie a s ohniskovou čarou tiskové
hlavy. Odchylky rovnoběžnosti s ohniskovou čarou a prohlubněmi v desce vedou k slabšímu tištěnému obrazu na těchto
místech.
Namontování tiskové mechaniky na stroje (montáž bez rámu)
Používá-li se přístroj bez montážního rámu, lze tiskový modul připevnit z horní strany čtyřmi šrouby M6. Maximální hloubka
zašroubování šroubů M6 činí 6 mm.
•
Manometr
•
Pneumatická hadice
•
Zásuvné šroubení
• Příslušenství I/O
(portikus konektoru pro I/O)
• 1 kotouč transferového pásu.
•
Dutinka z lepenky (prázdná),
předmontovaná na navíjení
transferového pásu
• Čisticí fólie pro tiskovou hlavu
•
Dokumentace
• CD s ovladači tiskárny
Čeština
