Webasto Thermo Top V Einbauanleitung Seite 8

1312753B
Mercedes Benz C-Klasse W204 / S204
10
1
11

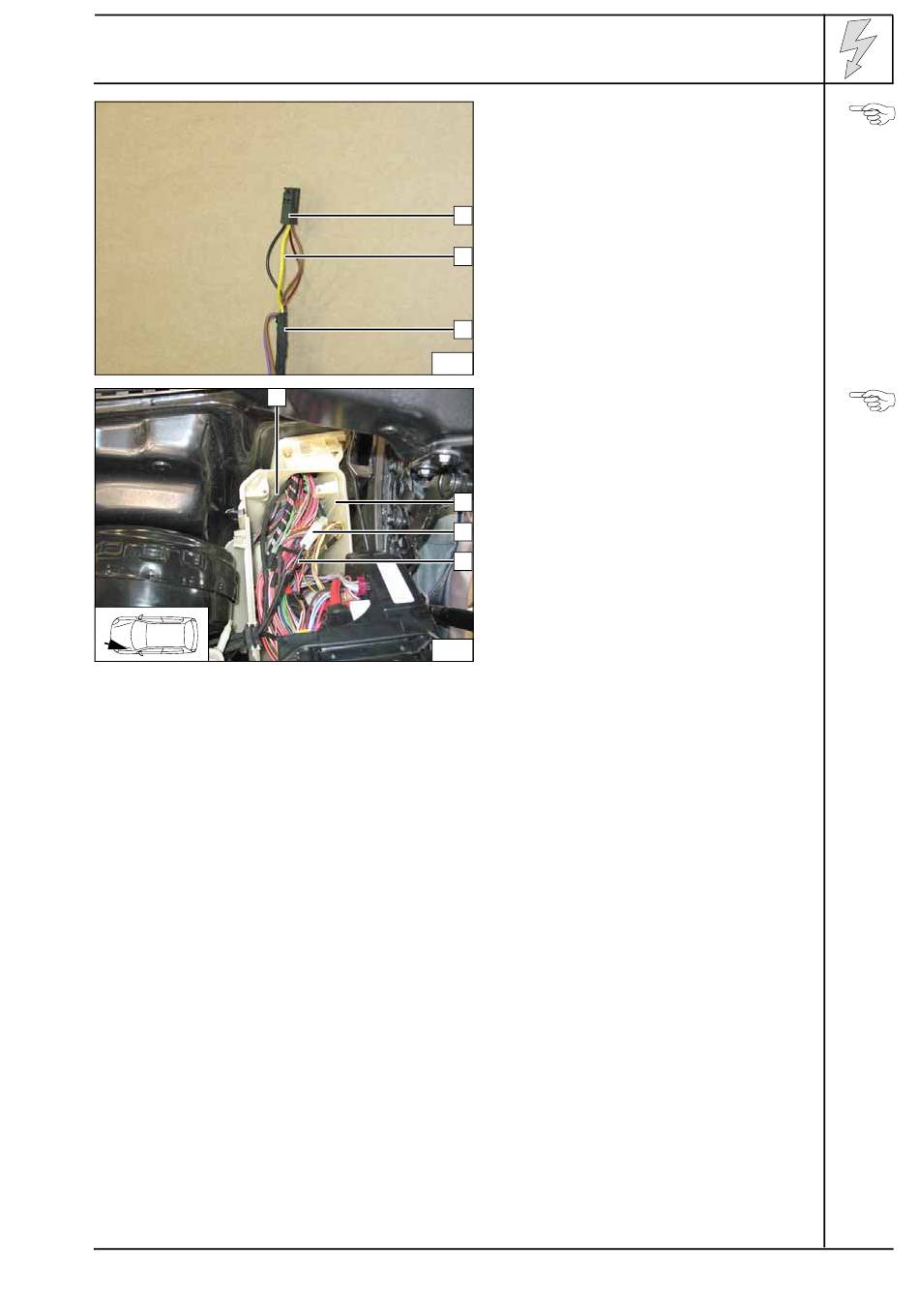

Leitung ge 2 in freien Steckplatz vom 4-pol.
Stecker 1 Heizgerätekabelbaum 3 einsetzen!
1
2
3
Ltg. gn/ws 2 mit Steckverbindern 3 mit Ltg. sw
4 verbinden, Ltg. rt isolieren und wegbinden!
1 Kabelbaum Bedienelement
2
3
4
Kabel-
baum Heiz-
gerät
vorberei-
ten
Leitung sw
verlängern
8
