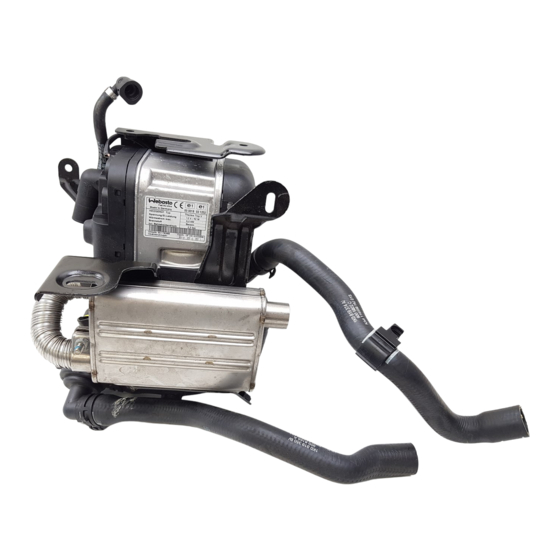

Wasser-Heizgerät
Zusatzheizung Thermo Top V
Einbauanweisung
Renault Scenic / Grand Scenic
2.0 Diesel
ab Modell 2009
Linkslenker
Schaltgetriebe 6-Gang
Bi- Xenon nicht geprüft
ACHTUNG!
Warnung vor Gefahr:
Das unsachgemäße Einbauen oder Reparieren von Webasto Heizsystemen kann Feuer ver-
ursachen oder zum Austritt von tödlichem Kohlenmonoxid führen. Dadurch können schwere
oder tödliche Verletzungen hervorgerufen werden.
Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es eines
speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und eine Spezial-
ausrüstung.
Es dürfen nur Originalteile von Webasto verwendet werden. Siehe dazu auch Zubehörkatalog
Luft- und Wasserheizgeräte von Webasto.
Versuchen Sie NIEMALS, Webasto Heiz- oder Kühlsysteme einzubauen oder zu repa-
rieren, wenn Sie das Firmentraining nicht erfolgreich abgeschlossen und dabei die
notwendigen technischen Fähigkeiten erworben haben und die für einen sachgerech-
ten Einbau und Reparatur nötigen technischen Dokumentationen, Werkzeuge und
Ausrüstungen nicht zur Verfügung stehen.
Befolgen Sie IMMER alle Webasto Einbau- und Reparaturanleitungen, und beachten Sie alle
Warnhinweise.
Webasto übernimmt keine Haftung für Mängel und Schäden, die auf einen Einbau durch un-
geschultes Personal zurückzuführen sind.
Ident.-Nr.: 1315270A
e1
00 0018
Schutzgebühr 10,- Euro
Feel the drive
© Webasto AG
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Webasto Thermo Top V
Inhaltszusammenfassung für Webasto Thermo Top V
- Seite 1 Das unsachgemäße Einbauen oder Reparieren von Webasto Heizsystemen kann Feuer ver- ursachen oder zum Austritt von tödlichem Kohlenmonoxid führen. Dadurch können schwere oder tödliche Verletzungen hervorgerufen werden. Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es eines speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und eine Spezial- ausrüstung.
-
Seite 2: Inhaltsverzeichnis
Renault Scenic / Grand Scenic Inhaltsverzeichnis Gültigkeit Heizgerät vorbereiten Heizgerät / Einbaukit Einbauort vorbereiten Vorwort Heizgerät einbauen Allgemeine Hinweise Brennstoff Spezialwerkzeug Kühlmittelkreislauf Erläuterungen zum Dokument Brennluft Vorarbeiten Abgas Einbauort Heizgerät Abschließende Arbeiten Elektrik vorbereiten Elektrik Gebläseansteuerung Kombination Bedienelemente Option Telestart Gültigkeit Hersteller Handelsbezeichnung Typ... -
Seite 3: Heizgerät / Einbaukit
Renault Scenic / Grand Scenic Heizgerät / Einbaukit Menge Bezeichnung Bestell-Nr.: Renault spezifischer Lieferumfang Thermo Top V 1315187A Scenic / Grand Scenic 2009 1.9 und 2.0 Diesel Bedienelement siehe Renault Preisliste Vorwort Diese Einbauanweisung gilt für die Fahrzeuge Renault Scenic / Grand Scenic 2.0 Diesel - Gültigkeit siehe Seite 2 - ab Modelljahr 2009 und später, wenn technische Änderungen am Fahrzeug... -
Seite 4: Erläuterungen Zum Dokument
Gefahr der Beschädigung von Bauteilen besondere Brand- und Explosionsgefahr Verweis auf diese, die Einbauanweisung der Webasto- Bedienelemente und auf fahrzeugspezifische Unterlagen des Herstellers Hinweis auf eine technische Besonderheit Der Pfeil im Fahrzeugpiktogramm zeigt die Position am Fahrzeug und die... -
Seite 5: Vorarbeiten
Renault Scenic / Grand Scenic Vorarbeiten ACHTUNG! - Tankdeckel öffnen, Tank belüften - Tankdeckel wieder schließen - Batterie abklemmen! - Druck im Kühlsystem ablassen! - Fabriknummer vom Typschild Original auf das Typschild Duplikat übertragen - Die nicht zutreffende Jahreszahl auf dem Duplikatschild entfernen - Duplikatschild (Typschild) an geeigneter Stelle sichtbar anbringen - Batterie mit Träger komplett ausbauen - Luftfilter komplett mit Ansaugschlauch ausbauen... -
Seite 6: Elektrik Vorbereiten
Renault Scenic / Grand Scenic Elektrik vorbereiten gn/ws 0,75² 1000 Leitungen ablängen 0,5² 0,5² 1000 1000 0,75² Leitungen an IPCU anschließen. IPCU-Ansicht kontaktseitig! IPCU vor- IPCU montieren Scenic / Grand Scenic 1 Lochband 2 Schraube M5x16, Scheiben, Bundmutter 3 Sicherungen F1-3 4 Sicherungshalter Siche- 5 K3-Relais... -
Seite 7: Elektrik
Renault Scenic / Grand Scenic Elektrik Plus- und Masseleitung Vorwahluhr 1 Plusleitung an Plus-Stützpunkt 1 Vorwahluhr 2 Masseleitung an Batterie- Minuspol Schema Kabel- baumverle- gung Kabelbaum Dosierpumpe erst später zusammen mit Brennstoffleitung ent- lang der fahrzeugeigenen Kraftstofflei- tungen am Unterboden verlegen Sicherungshalter Motorraum Kabelbaumdurchführung 1 Fzg.eigener Stehbolzen, Bundmutter... -
Seite 8: Gebläseansteuerung
4² gn/ws 0,5² 0,75² IPCU 0,5² rt/ws 0,5² 0,75² 0,5² St 1 St 2 0,75² 0,5² Bauteile Webasto Bauteile Fahrzeug Farben und Symbole Heizgerät TT-V Gebläseeinheit 6-poliger Stecker HG Klimabedienteil schwarz Gebläserelais Sicherung 5A gelb Sicherung 25A Sicherung 40A grün... - Seite 9 Renault Scenic / Grand Scenic 1 Schraube M5x16, Karosseriescheiben, Sockel IPCU, Bundmutter 2 Fzg.eigener Stehbolzen 3 Bundmutter 4 Winkel 5 IPCU aufgesteckt IPCU mon- tieren Abbildung zeigt Grand Scenic. Anschluss an Sicherungs- und Relaisbox 5 . Leitungen ablängen. Verbindungen gemäß Schaltplan herstellen.
-
Seite 10: Kombination Bedienelemente
Renault Scenic / Grand Scenic Kombination Bedienelemente Abbildung 10a: Nur bei Vorwahluhr! Leitung ge 2 in freien Steckplatz vom 4-poli- gen Stecker 1 Pin1 einsetzen! Kabel- Abbildung 10b: baum Heiz- Bei Verwendung von Vorwahluhr und Tele- gerät start! vorberei- Leitung sw 3 aus 4-poligen Stecker 1 Pin2 herauslösen und Leitung ge 2 in Pin2 einset- zen! Abbildung 11a:... -
Seite 11: Option Telestart
Renault Scenic / Grand Scenic Option Telestart 1 Empfänger mit Klebeband befestigen Empfän- ger montie- 1 Antenne Antenne montieren Temperatursensor HTM100 Temperatursensor 1 mit Klebeband befesti- gen! Tempera- tursensor montieren 1315270A... -
Seite 12: Heizgerät Vorbereiten
Renault Scenic / Grand Scenic Heizgerät vorbereiten 1 Wasserstutzen, Dichtring [je 2x] 2 Selbstfurchende Schraube 5x15, Halte- platte Wasserstutzen Wasser- stutzen montieren Lochband 1 um 90° abwinkeln. Lochband abwinkeln 1 Abgewinkeltes Lochband lose montieren 2 Selbstfurchende Schraube 5x13 3 Selbstfurchende Schraube 5x13, Karosse- riescheibe [je 2x] 4 Winkel [2x] Heizgerät... - Seite 13 Renault Scenic / Grand Scenic 1 Schraube M6x20 Schraube einsetzen Heizgerät ausrichten und lose montieren! 1 Bundmutter 2 Lochbild übertragen Lochbild übertragen Abgewinkeltes Lochband ausrichten und Schraube 5x13 2 festziehen! 1 Lochbild übertragen [2x] Lochbild übertragen Heizgerät ausbauen! 1 Bohrung Ø 7 Bohrung in Stoßfänger 1315270A...
- Seite 14 Renault Scenic / Grand Scenic 1 Schraube M6x20, Bolzensicherung [2x] Bolzensi- cherung 1 Bohrung Ø 9,1; Einnietmutter einziehen [je 2x] Einniet- mutter ein- ziehen Abschnitt X entsorgen. 1 Brennluftleitung a = 330 Brennluft- leitung ab- längen 1 Brennluftleitung 2 Kabelbaum Umwälzpumpe aufstecken Heizgerät vorberei- 1315270A...
- Seite 15 Renault Scenic / Grand Scenic Steuergerät 1 ausbauen. Elektrischer Zuhei- zer 2 lösen, Halterung ausbauen! Fzg.eigene Schrauben werden wieder verwendet. Einbauort vorberei- Halterung 2 an der Markierung trennen. 1 Abschnitt entsorgen Halterung vorberei- Elektrischer Zuheizer mit fzg.eigenen Schrauben an Halterung montieren. 1 Halterung elektrischer Zuheizer 2 Winkel 3 Fzg.eigene Schraube [2x], vorhandene...
-
Seite 16: Heizgerät Einbauen
Renault Scenic / Grand Scenic 1 Steuergerät elektrischer Zuheizer 2 Schraube M6x20, Karosseriescheibe, fzg.eigene Mutter 3 Kantenschutz 50 Steuerge- rät montie- Heizgerät einbauen 1 Bundmutter [2x] Heizgerät montieren 1 Schraube M6x20, Federring [je 2x] 2 Kabelbaum Heizgerät aufstecken Heizgerät montieren 1 Brennluftleitung Brennluft- leitung... -
Seite 17: Brennstoff
Renault Scenic / Grand Scenic Brennstoff VORSICHT! Tankdeckelverschluß des Fahrzeugs öffnen, Tank belüften und Tankverschluß wieder schließen! Auslaufenden Kraftstoff mit geeignetem Behälter auffangen! Brennstoffleitung und Kabelbaum Dosierpumpe so verlegen, dass sie gegen Steinschlag geschützt sind! Wenn nicht anders beschrieben, erfolgt die Befestigung mit Kabelbindern! An scharfen Kanten Brennstoffleitung und Kabelbaum mit Scheuerschutz versehen! ACHTUNG! Verlegung Brennstoffleitung und Kabelbaum zur Dosierpumpe erfolgt gemäß... - Seite 18 Renault Scenic / Grand Scenic Lochband 1 um 90° abwinkeln. Lochband abwinkeln 1 Abgewinkeltes Lochband 2 Kabelbinder 3 Schraube M6x25, Karosseriescheibe, Bundmutter 4 Aufnahme Dosierpumpe Aufnahme Dosier- pumpe vor- montieren 1 Lochband 2 Schraube M6x20, Karosseriescheibe, Bundmutter, vorhandene Bohrung von Halter Achsaufhängung Aufnahme Dosier-...
- Seite 19 Renault Scenic / Grand Scenic 1 180°-Formschlauch 2 Dosierpumpe 3 Schlauchstück 4 Schelle Ø 10 [2x] Dosier- pumpe vor- montieren Dosierpumpe 1 in Aufnahme einsetzen! Dosier- pumpe montieren Wellrohr 2100 1 an der Dosierpumpe ablän- gen und auf Brennstoffleitung vom Brennstof- fentnehmer 5 aufschieben.
-
Seite 20: Kühlmittelkreislauf
Renault Scenic / Grand Scenic Kühlmittelkreislauf ACHTUNG! Auslaufendes Kühlmittel ist mit geeignetem Behälter aufzufangen! Wasserschläuche knickfrei verle- gen! Wenn nicht anders beschrieben, erfolgt die Befestigung mit Kabelbindern! Schellen so positionie- ren, dass kein anderer Schlauch beschädigt werden kann! Bei der Montage der Wasserschläuche ist das Heizgerät mit Kühlmittel zu befüllen! Die Einbindung erfolgt „Inline“... - Seite 21 Renault Scenic / Grand Scenic Abschnitt X entsorgen. Schlauch D = 180°- Formschlauch 18x18 A = 165 B = 155 C = 250 Wasser- schläuche ablängen Flechtschutzschlauch auf Schlauch B und C aufschieben und ablängen. Schrumpfschlauch zuschneiden. 1 Schrumpfschlauch, Länge 50 [4x] Wasser- schläuche vorberei-...
- Seite 22 Renault Scenic / Grand Scenic 1 Schraube 5x13, Karosseriescheibe 2 Winkel 3 Kabelbaum Umwälzpumpe aufstecken Umwälz- pumpe montieren Fzg.eigenen Schlauch 1 Motoreingang vom Stutzen 3 elektrischer Zuheizer abziehen. Fe- derbandschelle 2 wird wieder verwendet. Trennstelle Schlauch Motoreingang 2 nach unten drehen und Profilgummi sw aufschieben.
- Seite 23 Renault Scenic / Grand Scenic Auf ausreichenden Abstand zu benachbarten Bauteilen achten! 1 Profilgummi sw ausrichten [4x] Profilgum- mi ausrich- 1315270A...
-
Seite 24: Brennluft
Renault Scenic / Grand Scenic Brennluft Fahrzeugeigene Schraube an Position 3 aus- bauen und entsorgen! 1 Schelle Ø 52 Schelle 2 Brennluftleitung montieren 3 Schraube M6x12, Federring, vorhandene Gewindebohrung lose montieren Schalldämpfer 1 auf Brennluftleitung aufdre- hen und in Schelle einsetzen. Schraube M6x12 festziehen. -
Seite 25: Abgas
Renault Scenic / Grand Scenic Abgas Abschnitt X entsorgen. 1 Abgasleitung a = 400 Abgaslei- 2 Abgasendstück tung vor- b = 140 bereiten 1 Bohrung Ø 9,1; Einnietmutter einziehen Einniet- mutter ein- ziehen 1 Winkel 2 Gummierte Rohrschelle Ø 48 3 Schraube M6x20, Bundmutter Winkel montieren... - Seite 26 Renault Scenic / Grand Scenic 1 Schlauchklemme 2 Abgasleitung 3 Schraube M6x20, Rohrschelle, Winkel, Bundmutter Abgaslei- tung mon- tieren 1 Abgasleitung 2 Schlauchklemme 3 Abgasschalldämpfer 4 Schraube M6x20, Bundmutter 5 Vorbereitetes Lochband 6 Schraube M6x20, Federring Schall- dämpfer montieren 1 Schraube M6x20, Karosseriescheibe [2x], Winkel, Bundmutter 2 Schraube M6x20, Rohrschelle, Bundmut- Abgaslei-...
-
Seite 27: Abschließende Arbeiten
1 mittig in Bohrung positionieren! Auf ausrei- chenden Abstand zu benachbarten Bauteilen achten! Abgasend- stück aus- richten Feel the drive Webasto AG Postfach 80 D-82131 Stockdorf / Germany National Hotline: 01805 93 22 78 (14 Cent aus dem deutschen Festnetz) Hotfax: 0395 5592 353 Hotmail: hotline@webasto.de http://www.webasto.de...
