Webasto Thermo Top V Einbauanleitung Seite 21

X
160
3 2
1312753B
Mercedes Benz C-Klasse W204 / S204
1
2
45
1
2
46
1
47
2
48
1

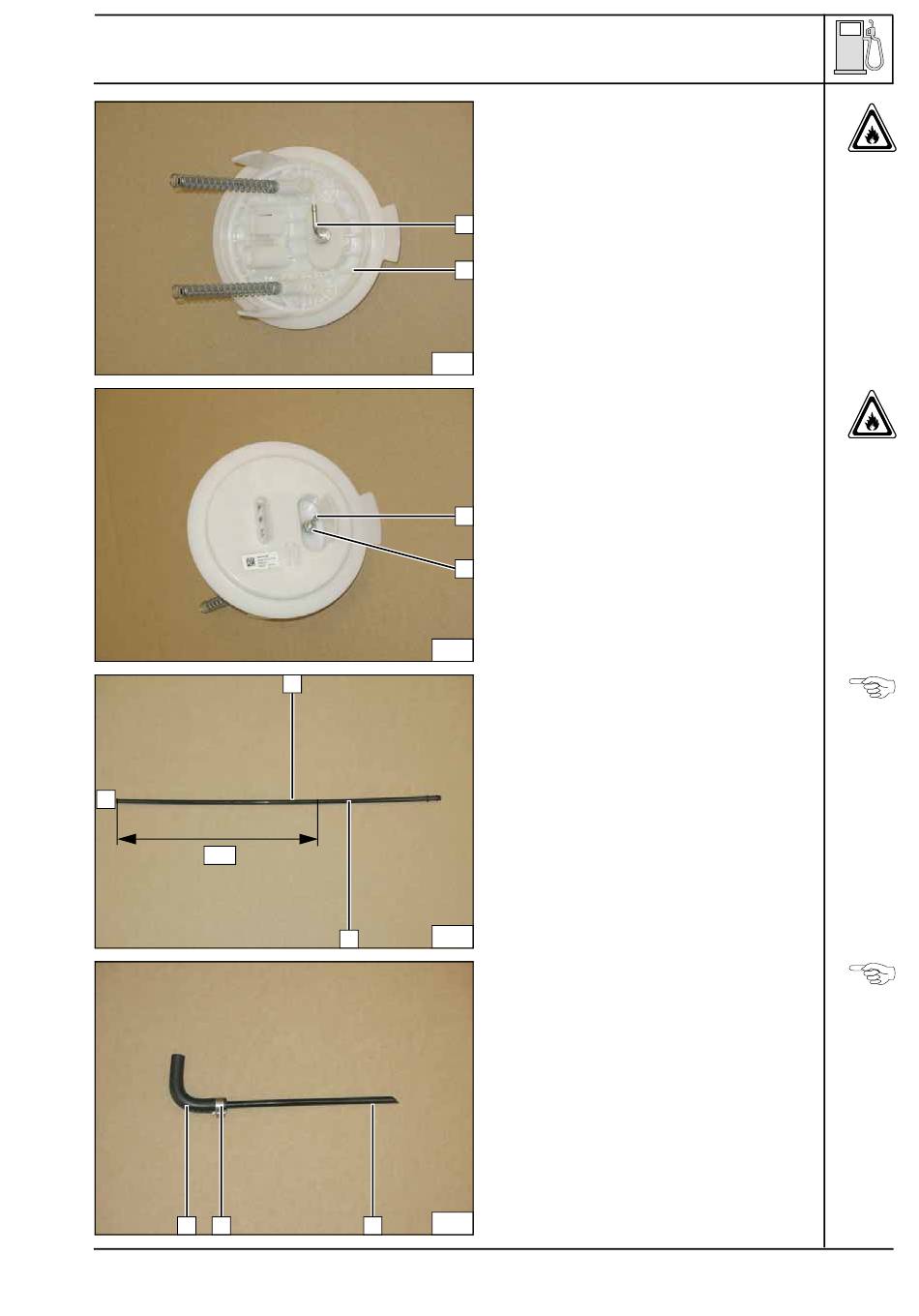

Tankentnehmer 1 in Oberteil Tankarmatur 2
einsetzen
Anzugsdrehmoment 5 Nm der Bundmutter 2
Tankentnehmer 1 beachten!
Steigrohr 1 schräg an Position X abschnei-
den!
2 Abschnitt, entsorgen
Steigrohr 1 in Formschlauch 3 mit Ø 4,5 mon-
tieren!
2 Schelle Ø 10
Brennstoff-
entnahme
Brennstoff-
entnahme
Steigrohr
zuschnei-
den
Steigrohr
vormontie-
ren
21
