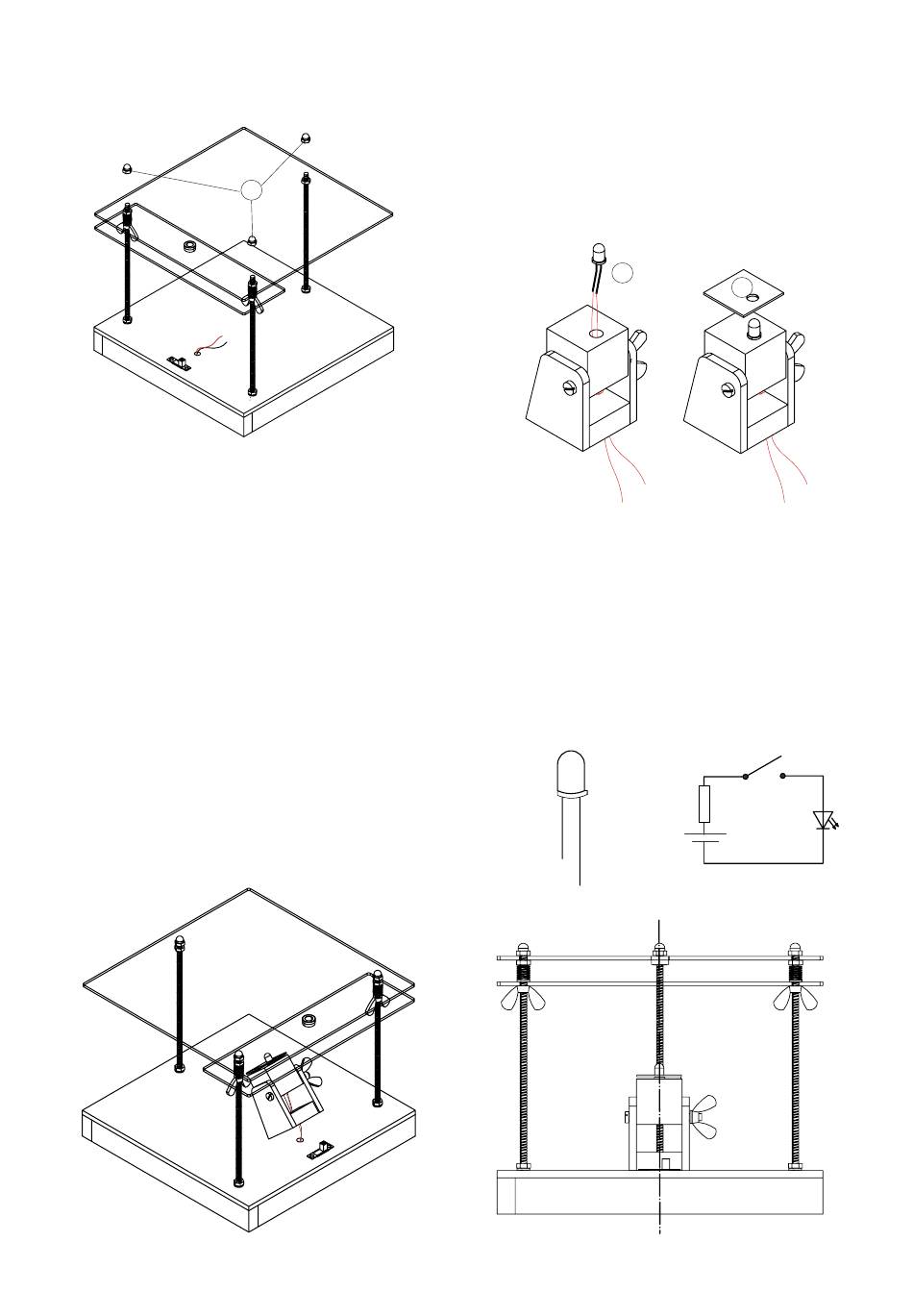

18. Zum Fixieren jeweils eine Hutmutter (18) aufschrau-
ben und Muttern kontern.
20. Das Kabel an der Kathode (kurzes Bein, abgeflachte Seite) der LED (10) am schwarzen Kabel des Batteriehalters anschlie-
ßen. Das Kabel an der Anode der LED (10) mit dem freien Schalterkabel verbinden. Batterien in den Batteriehalter geben
und den Schalter betätigen. LED leuchtet? Wenn ja kann weiter gebaut werden. Sollte diese nicht leuchten muss die Verka-
belung überprüft werden.
Anschließend den Reflektoraufbau mit eingeschaltetem Licht so auf die Grundplatte aufleimen, dass die LED senkrecht
unter der Linse steht.
6
BAUANLEITUNG
18
19. Zwei ca. 100mm lange Kabelstücke des Schaltdrahtes (20)
durch die beiden Bohrungen (siehe Abbildung) nach oben
führen und an den beiden Anschlüssen der LED (10) an-
schließen. Einen Anschluss der LED mit Klebefilm isolieren.
Anschließend die Leuchtdiode (10) von oben in die ø6mm-
Bohrung des Würfels (4) einstecken. Das Polystyrolspiegel-
stück (8) wie abgebildet mit Heisskleber oder doppelseiti-
gem Klebeband auf den Würfel (4) aufkleben.
10
Anode +
Kathode -
8
Schaltplan:
Schalter
Widerstand
33 Ohm
LED
Batterie
D115615#2
