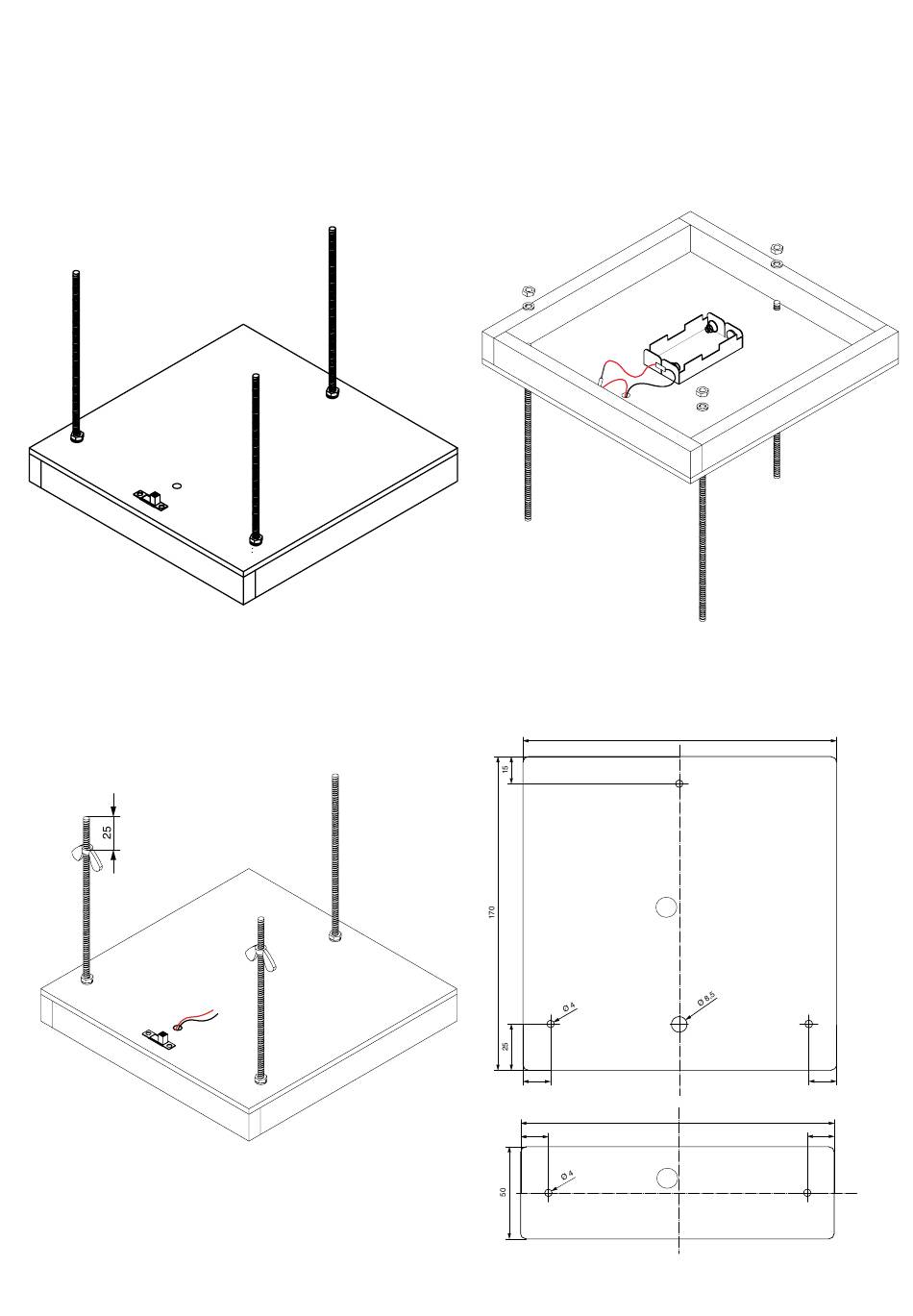

10. Bei den Gewindestangen jeweils eine Mutter (16) ca. 10mm
aufschrauben und eine Unterlegscheibe (19) aufschieben .
Anschließend von oben in die Bohrungen einstecken. (siehe
Abbildung)
12. Auf die beiden vorderen Gewindestangen (beidseitig des
Reflektoraufbaus) wie abgebildet jeweils eine Flügelmutter
(17) ca. 25mm eingerückt aufschrauben.
4
BAUANLEITUNG
11. Objekt umdrehen und jeweils eine Unterlegscheibe (19)
sowie eine Mutter (16) auf die Gewindestangen aufschrau-
ben. Muttern kontern, so dass die Gewindestangen gleich
lang auf der Obersetie (ca. 120mm) überstehen.
13. Die Acrylglasplatte (5) nach Schablone (Seite 9) durch-
bohren. Zum Bohren evtl. ein Tröpfchen Öl verwenden.
170
170
5
15
15
170
15
170
15
6
15
15
15
15
D115615#2
