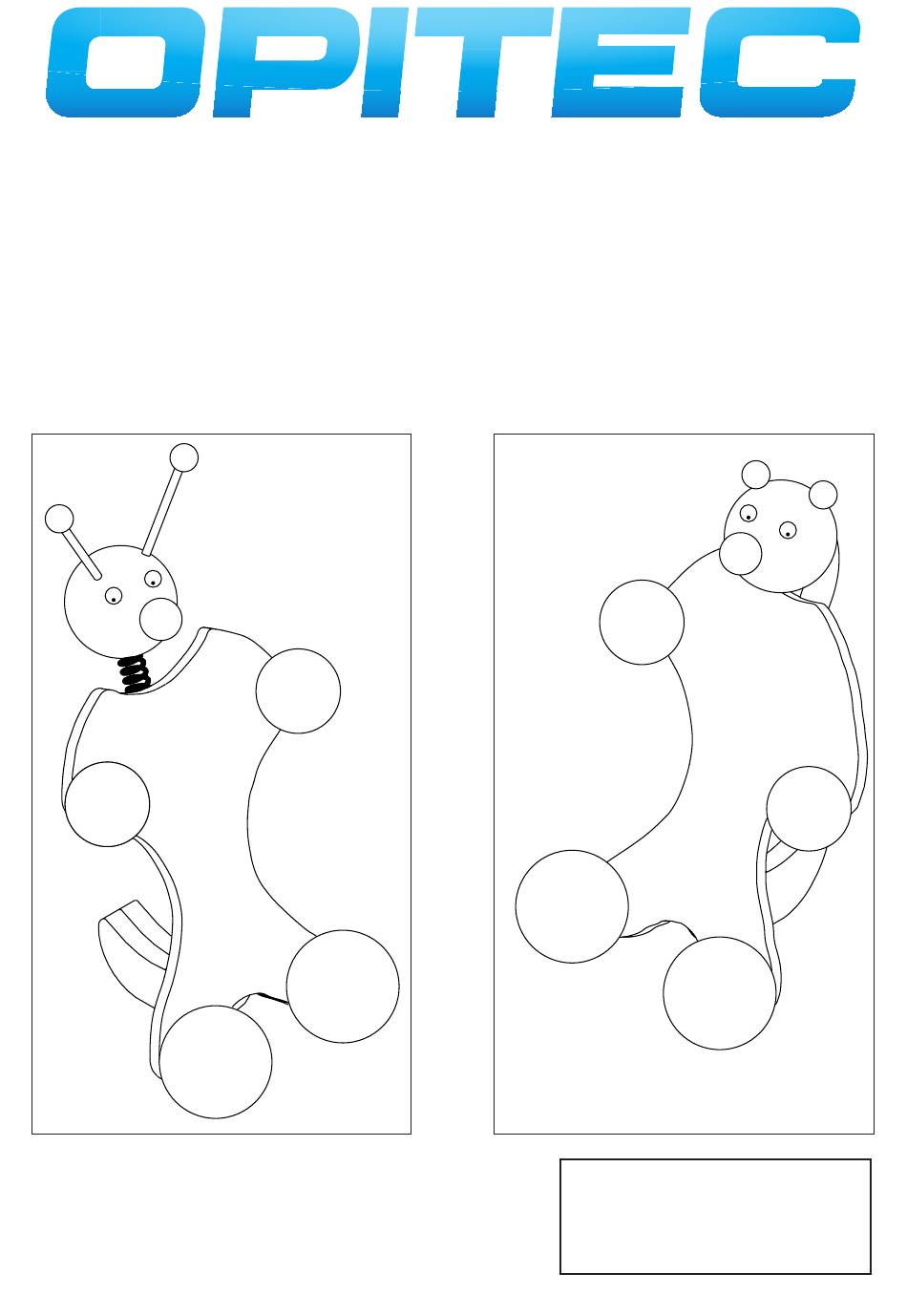

" H a n d y - H a l t e r "
Hinweis
Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht
um Artikel mit Spielzeugcharakter allgemein handelsüblicher Art, sondern
um Lehr- und Lernmittel als Unterstützung der pädagogischen Arbeit.
Dieser Bausatz darf von Kindern und Jugendlichen nur unter Anleitung
und Aufsicht von sachkundigen Erwach- senen gebaut und betrieben
werden. Für Kinder unter 36 Monaten nicht geeignet. Erstickungsgefahr!
D100078#1
1 0 0 . 0 7 8
Achtung!
Dieses Produkt enthält verschluckbare Klein-
teile. Es besteht Erstickungsgefahr!
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Opitec Handy-Halter 100.078
Inhaltszusammenfassung für Opitec Handy-Halter 100.078
- Seite 1 “ H a n d y - H a l t e r “ Hinweis Achtung! Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht Dieses Produkt enthält verschluckbare Klein- um Artikel mit Spielzeugcharakter allgemein handelsüblicher Art, sondern teile. Es besteht Erstickungsgefahr! um Lehr- und Lernmittel als Unterstützung der pädagogischen Arbeit.

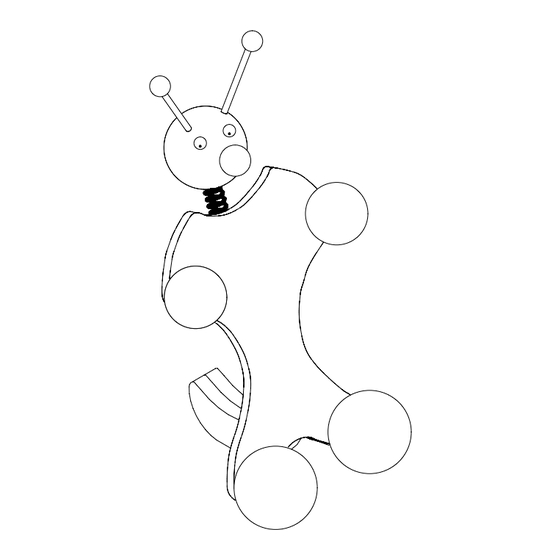

- Seite 2 1. Sachinformation: Art: Gebrauchsgegenstand/Modell als Werkpackung Verwendung: Im Werkunterricht ab der 4. Jahrgangstufe Allgemein: Der Handyhalter kann in zwei Varianten gestaltet werden. Variante 1 verzichtet auf das Bohren und kann deshalb schon in der 4. Klasse eingesetzt werden. Bei der Variante 2 muß gebohrt werden und kann deshalb erst ab der 5. Klasse eingesetzt werden.
- Seite 3 4. Stückliste: Baugruppe Material Menge Größe Abbildung Körper Sperrholz 5 x 120 x 180 mm Stütze Sperrholz 8 x 115 x 165 mm Kopf/Füße Holzkugel Ø 40 mm Hände Holzkugel Ø 30 mm Nase Holzkugel Ø 15/18 mm Fühler Holzkugel Ø...
-
Seite 4: Herstellung Körper Und Ständer
6. Bauanleitung Übersicht 6.1 Herstellung Körper und Ständer 6.2 Herstellung Kopf, Fühler, Hände, Füße, und Nase 6.3 Montage Hände und Füße 6.4 Montage Ständer und Kopf 6.5 Farbige Gestaltung 6.1. Herstellung Körper und Ständer 6.1.1 Gewünschte Körperform auswählen. Schablone auf die Sperrholzplatte (1) 5 x 120 x 180 mm übertragen, aussägen und Sägeschnitte verschleifen. -
Seite 5: Herstellung Kopf, Fühler, Hände, Füße Und Nase
6.1.3 Variante 1: Sägeschnitte verschleifen Variante 2: Teile deckungsgleich übereinander verleimen. Nach dem Trocknen Sägeschnitte verschleifen. Variante 1 Variante 2 Variante 2 Schraubstock 6.1.4 Variante 2: Stütze ausgemittelt ø 10 mm ca. 30 mm tief bohren. Leimfläche dabei senkrecht zum Maschinenschraubstock ausrichten! Hinweis: Werkstück im Maschinenschraubstock einspannen! Bohrung exakt zentrieren! 6.2 Herstellung Kopf, Fühler, Hände, Füße und Nase... - Seite 6 6.2.2 Variante 1: Kugeln (6) mit einer Feile an einer Seite abflachen! Schraubstock mit Schutzbacken verwenden! Variante 2: Kugeln (6) mittig ø 3mm ca. 5 mm tief bohren. Rundstab (7) ø3 x 100 mm halbieren und die Hälften in die Bohrungen der Kugel (6) leimen.
-
Seite 7: Montage Hände Und Füße
6.3 Montage Hände und Füße 6.3.1 Hände (4) mit den abgeflachten Seiten nach Zeichnung auf den Körper leimen. 6.3.2 Füße (3b) ebenso mit den abgeflachten Seiten nach Zeichnung auf den Körper leimen. 6.4 Montage Ständer und Kopf 6.4.1 Variante 1: Kontaktfläche der Stütze (2) mit Holzleim bestreichen. -
Seite 8: Farbige Gestaltung
6.4.2 Variante 1: Kopf an der abgeflachten Hinterseite mit Leim bestreichen und ausgemittelt an der überstehenden Stütze festleimen. Variante 2: Druckfeder in die Bohrung der Stütze stecken und Kopf auf die Feder schieben. Hinweis: Ist der Abstand vom Kopf zum Körper zu groß müssen die Bohrungen im Kopf und der Stütze tiefer gebohrt werden. - Seite 9 Schablonen Körper M 1 : 1 D100078#1...
- Seite 10 D100078#1...
- Seite 11 Schablonen Stützen M 1 : 1 Variante 1 Variante 2 D100078#1...
