6
16. Auf jede Gewindestang eine Mutter (16) ca 10 mm
aufschrauben.
16
D115615#1
BAUANLEITUNG

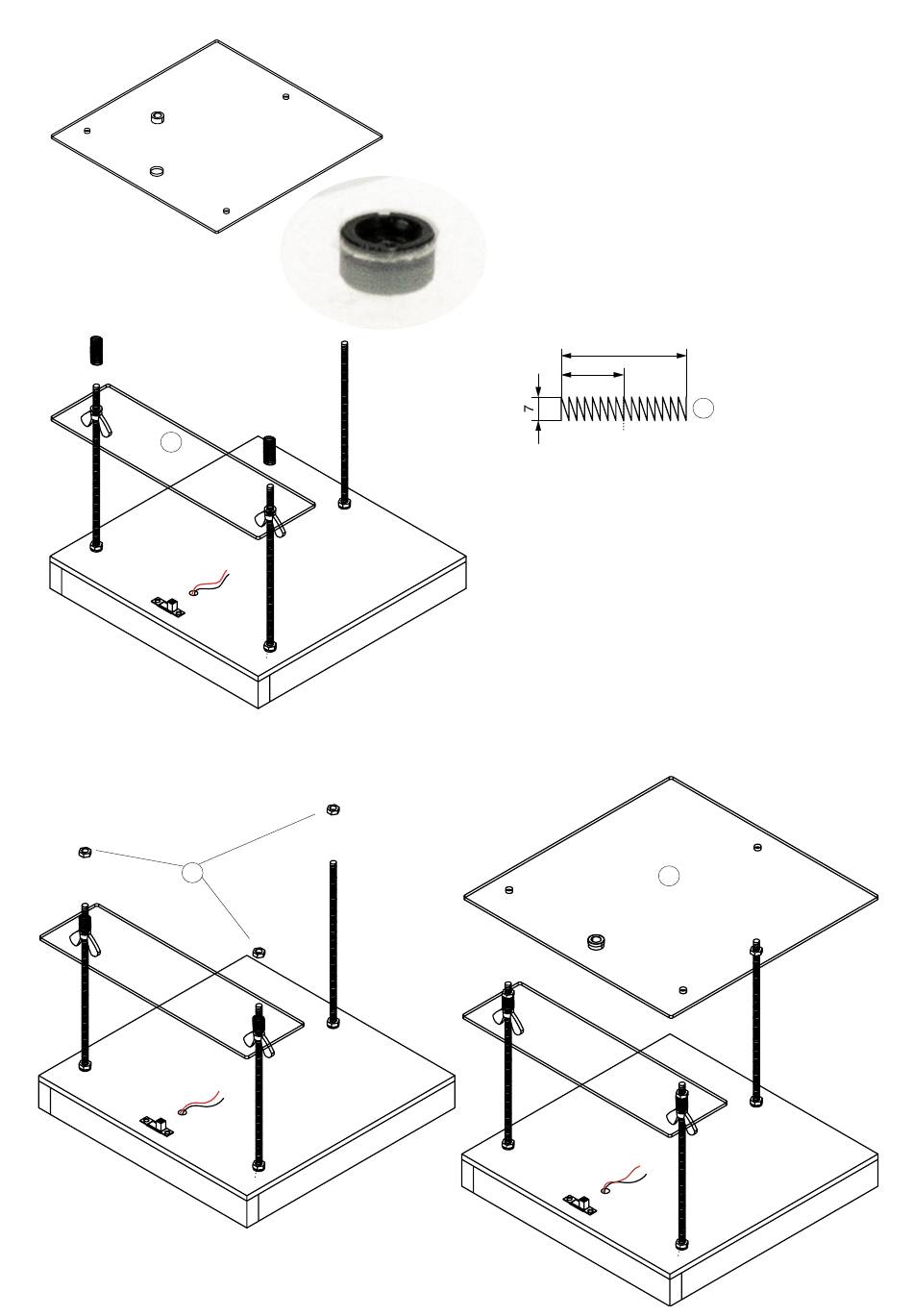

14. Die Bohrung für die Kunststofflinse vorsichtig mit
einer Rundfeile erweitern bis die Kunststofflinse
genau in die Bohurung passt. Die Kunststofflinse (7)
wie abgebildet in die dafür vorgesehene Bohrung
(ca. ø 8,8mm) in der Acrylglasplatte (5) einkleben.
Hierbei darauf achten, dass diese nach oben nicht
übersteht. Kleber gut trocknen lassen.
Hinweis:
Einbaurichtung beachten! Einkerbungen zeigen
nach oben
15. Die Acrylglasplatte (6) wie in der Abbildung gezeigt
auf die beiden Flügelmuttern (17) aufsetzen.
Die Druckfeder (9) mit einem Seitenschneider
halbieren.
Je eine Unterlegscheibe (19) auf die vorderen Ge-
windestangen aufstecken.
Jeweils ein Druckfederzuschnitt (9) wie in der Abbil-
dung gezeigt auf die Gewindestangen aufstecken.
17. Die Acrylscheibe (5) auf die Muttern (16) aufsetzen.
Die Muttern (16) so ausrichten dass die Acrylglasplat-
te waagrecht aufliegt.
38
19
9
5
5
150
130
200
170
130
5
