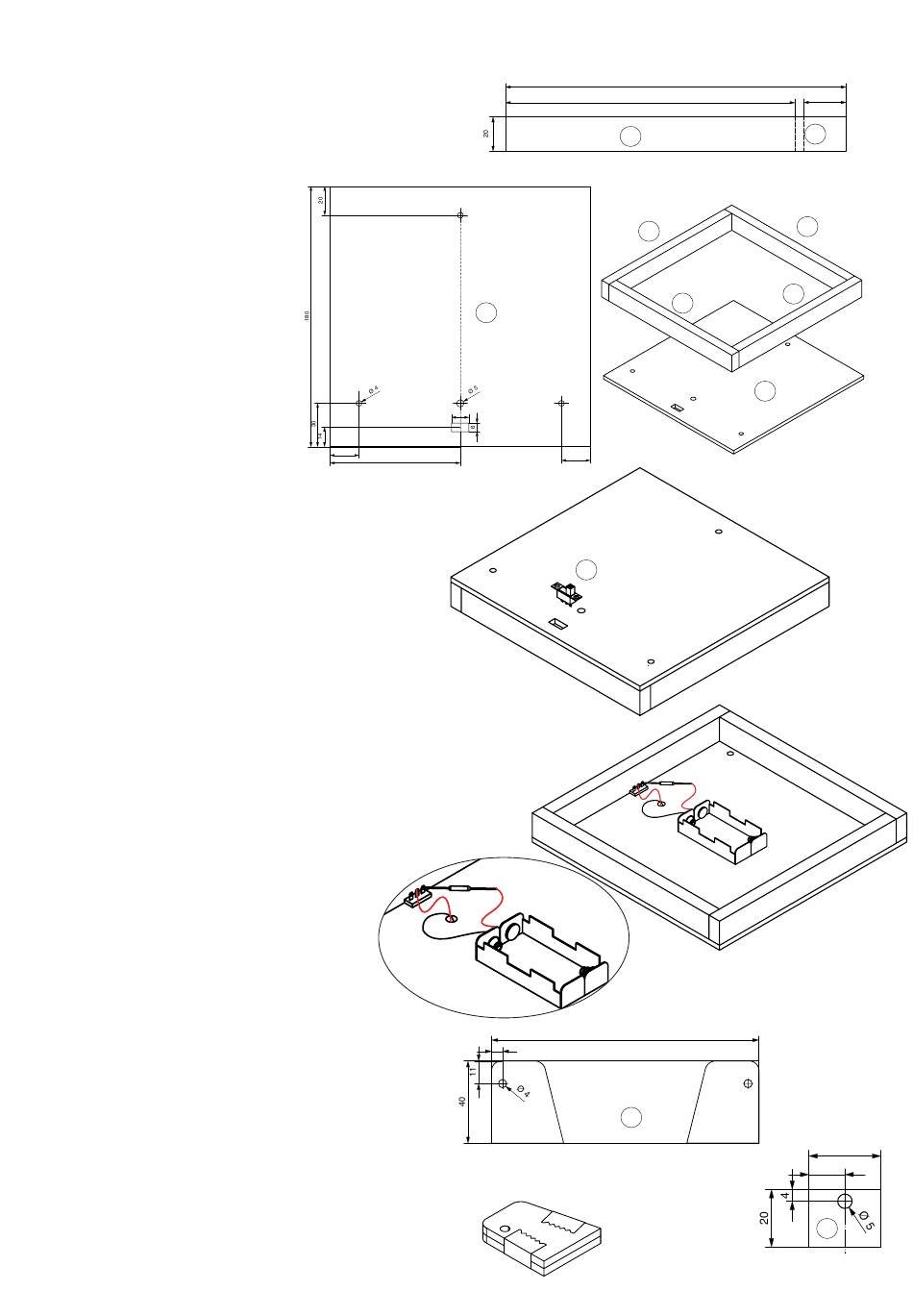

1. Die Kieferleisten (2) wie abgebildet auf jeweils 170mm Länge
mit der Laubsäge bzw. Dekupiersäge ablängen.
Reststück für weiteren Arbeitsschritt aufheben!
2. Auf der Grundplatte (1) die
Bohrungen (ø 4mm/ ø 5mm)
sowie die Aussparung für den
Schalter (12x6mm) aufzeichnen.
Die Bohrungen mit einem Bohrer
ø 4mm bzw. ø 5mm durchbohren.
Die Aussparung mit Hilfe einer
Laubsäge aus der Grundplatte
aussägen.
Die vier Leisten (2a) wie abgebil-
det auf die Grundplatte (1) auflei-
men. Leim gut trocknen lassen.
3. Den Mikro-Schiebeschalter (12) wie abgebildet in die
dafür vorgesehene Öffnung einstecken bzw. einkleben.
Beim Einkleben darauf achten, dass die Kontakte und der
Schieber kleberfrei bleiben.
4. Den Batteriehalter (11) wie abgebildet ausgemit-
38
telt auf der Unterseite der Grundplatte (1) mit
19
Heisskleber aufkleben. Das schwarze Kabel des
Batteriehalters durch die Bohrung in der Grund-
platte zur Oberseite führen. Das rote Kabel des
Batteriehalters mit einem Ende des Widerstan-
des (13) verbinden.
Das zweite Ende des Widerstandes mit dem
äusseren Anschluss des Schalters (12) verbin-
den. Ein ca. 80-100mm langes Kabelstück vom
Schaltdraht (20) ablängen und beidseitig ab-
isolieren. Ein Ende des Schaltdrahtes mit dem
mittleren Schalteranschluss verbinden. Das
andere Ende durch die Bohrung in der Grund-
platte zur Oberseite führen.
5. Die Seitenteile für den Reflektoraufbau von der
Schablone (Seite 7) auf das Sperrholz (3) übertragen.
Die beiden Teile mit der Laubsäge bzw. Dekupiersä-
ge aussägen und die Sägeschnitte mit Schleifpapier
säubern. Beide Teile wie abgebildet mit Klebeband
übereinander fixieren und die Bohrung ø4mm durch
beide Teile bohren.
Eines der Reststücke (2b - Arbeitsschritt 1) mit der
Laubsäge oder Dekupiersäge auf 25mm länge kürzen
und Sägeschnitt säubern. Die Bohrung ø 5mm nach
Bemaßung aufzeichnen und durchbohren.
2
BAUANLEITUNG
20
90
150
130
200
170
130
2a
130
5
1
12
20
38
19
12
130
DETAIL-
ANSICHT
130
5
3
3a
25
200
170
2b
2a
2a
25
12,5
2a
2a
1
150
200
170
3b
25
1
25
12,5
25
25
1
12,5
25
12,5
2b
