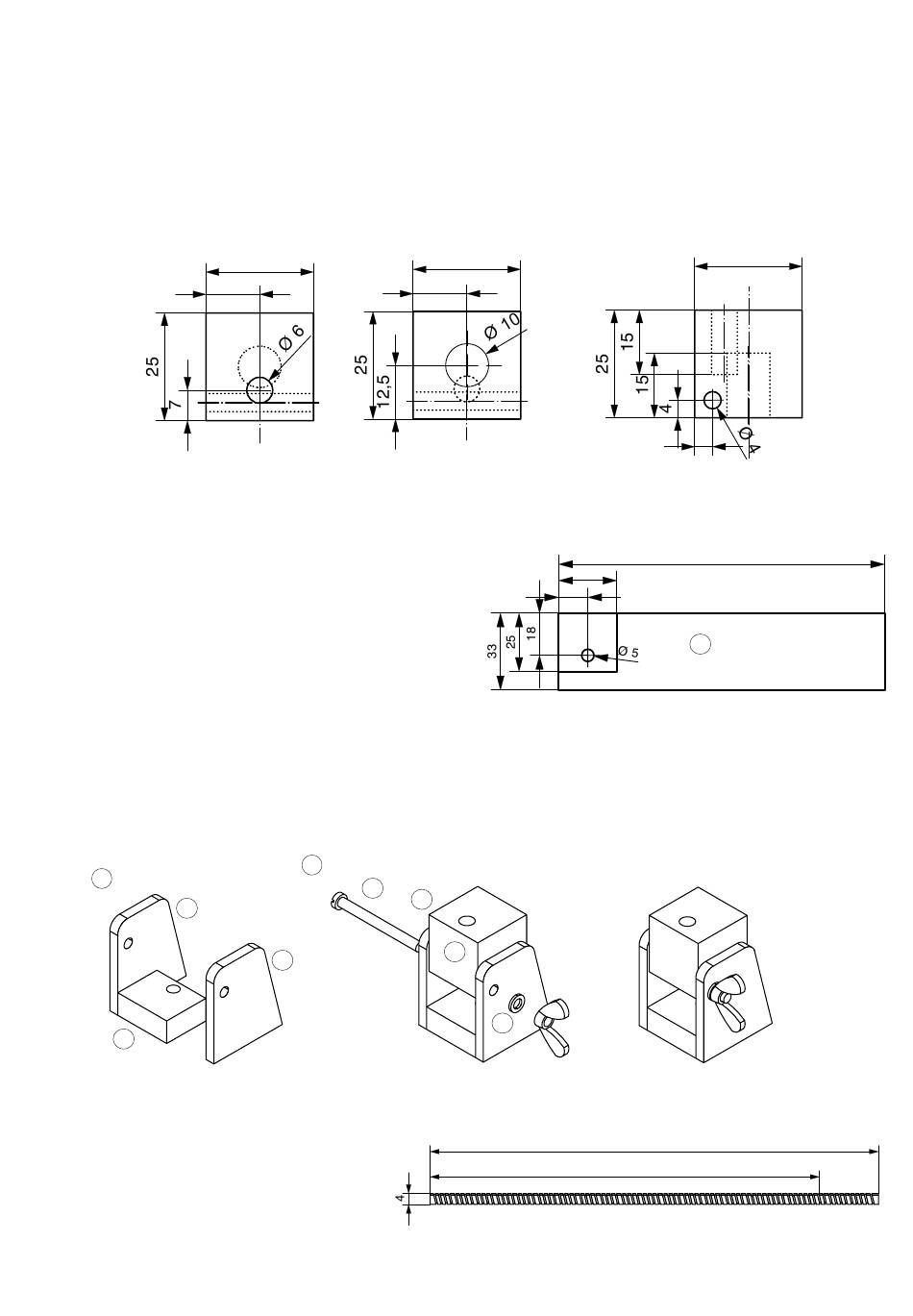

6. Den Holzwürfel (4) wie folgt bearbeiten:
Auf der Oberseite nach Bemaßung (siehe Draufsicht) eine Sacklochbohrung ø6mm ca. 15mm tief bohren. Den Holzwürfel
umdrehen und mittig eine Sacklochbohrung ø10mm ca. 15mm tief bohren. Nun auf der Seite eine ø 4mm Bohrung (siehe
Seitenansicht) durchbohren.
7 . Aus dem Polystyrolspiegel (8) ein Stück 25x25mm mit
einer Goldschmiede-bzw. Blechschere ausschneiden. Dies
kann auch mit Hilfe eines Bastelmessers oder eine Laubsä-
ge erfolgen. Hierbei von beiden Seiten an der Linie entlang
einritzen und das Spiegelstück vorsichtig herausbrechen.
Die Bohrung nach Bemaßung auf dem Spiegelstück an-
zeichnen und mit ø5mm durchbohren.
8. A) Die beiden Seitenteile (3a+3b) wie abgebildet mit Teil 2b verleimen.
Hinweis: Die Bohrung in Teil 2b zeigt nach hinten.
B) Den Holzwürfel (4) mit der Zylinderkopfschraube (15), einer Unterlegscheibe (19) sowie einer Flügelmutter (17) zwischen
den beiden Seitenteilen (3a+3b) befestigen!
A)
3a
2b
9. Die Gewindestangen (14) mit der Metallbügel-
säge auf 130mm Länge kürzen. Sägeschnitte
entgraten.
D115615#1
BAUANLEITUNG
Draufsicht
25
12,5
B)
15
3b
Ansicht von
unten
25
12,5
25
13
4
38
19
19
17
Seiten-
ansicht
25
89
179
4
140
8
150
130
3
