EX
EX-
EX
-
-
1184HMV
1184HMV
1184HMV
JUMPER EINSTELLUNG & ANSCHLÜSSE:
USB 3.0
B Buchse:
JP1:
Self
Self = Strom über Terminal block Netzteil 7V - 40V ( Standard )
Bus
Bus = Strom über USB Bus 5V
HARDWARE INSTALLATION :
Beachten Sie bitte die folgenden Installationshinweise. Da es grosse Unterschiede bei
Computern gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX-
1184HMV geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres
Computersystems.
1.
Verbinden sie das mitgelieferte Kabel mit der USB B Buchse des Hub´s.
2.
Schliessen sie jetzt den Stromanschluss des optionalen Netzteils an den T-Block oder
DC des Hub´s an und stecken sie den Netzstecker des Netzteils in eine Steckdose.
3.
Verbinden sie nun das andere Ende (A-Stecker) des mitgelieferten Kabels mit der A-
Buchse an ihrem PC.
TREIBER INSTALLATION :
Alle Betriebssysteme
Nach Abschluss der Hardware Installation erkennt das Betriebssystem den EX-
1184HMV automatisch und Installiert diesen.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER:
Öffnen sie z.B. den >Geräte-Manager<. Jetzt müssten Sie unter „USB Geräte" folgende
Einträge sehen: <USB Hub>.
Sind diese oder ähnliche Einträge vorhanden, ist die EX-1184HMV richtig installiert.
REINIGUNG :
Zur Reinigung des Gerätes verwenden sie bitte ausschliesslich ein trockenes nicht
faserndes Tuch und entfernen sie die Verschmutzung mit leichtem Druck. Im Bereich
der Anschlüsse bitte darauf Achten dass keine Fasern des Tuchs in der Buchse verblei-
ben. Verwenden sie zu Reinigung in keinem Fall ein feuchtes oder nasses Tuch!
2
Deutsch
Deutsch
Deutsch
EX-
EX
EX
-
-
1184HMV
1184HMV
1184HMV
Achtung!
Stecker nie umge-
kehrt oder mit
Gewalt einstecken.
Deutsch
Deutsch
Deutsch

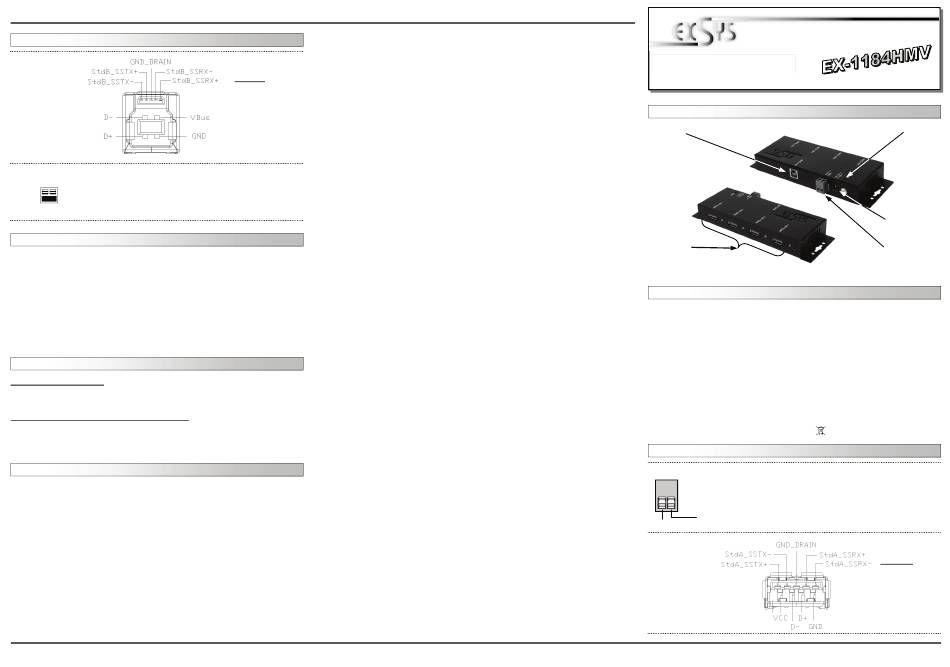

LAYOUT :
USB B-Plug
for host PC
USB 1-4
4 x USB 3.0
A-Connector
for USB
devices
DESCRIPTION & TECHNICAL INFORMATION :
The EX-1184HMV is a plug & play high-speed USB 3.0 hub for USB 2.0 and 3.0 de-
vices. The EX-1184HMV provides 4 ports for USB devices and 1 uplink port for PC. It
uses data transfer rates up to 5000Mbit/s. The EX-1184HMV design fully utilize the
chipset, which represents the latest in high speed USB interface technology. It provides
a secure and very high data transfer on each single port. Via a external power supply it
is possible to provide a maximum of 900mA on each USB port. Additionally it provides
screw lock and bus powered or self powered mode. It is not possible to change the
address or IRQ settings manually, they will be obtained automatically by the system
(BIOS) and operating system.
Compatibility:
Operating system:
Connectors:
Extent of delivery: EX-1184HMV, manual, USB cable, DIN-Rail Kit
Certificates:
JUMPER SETTING & CONNECTORS:
+7V ~ 40V T-Block:
+7V ~ 40V
USB 3.0
A Connector:
3
User Manual
User Manual
Vers. 1.1 / 22.07.10
USB 2.0 & USB 3.0
All OS
4 x USB A-Port, 1 x B-Port, 1 x 7-40v T-Block connector
CE
/ FCC / RoHS / WEEE
DE97424562 / WHQL
ATTENTION !!!
Never connect power to GND it will destroy your Hardware!!!
GND (Ground)
4
Power LED
12V Connector
for power supply
7-40V T-Block for
optional external
power supply
Attention!
Never plug in with
force or in wrong
direction. Your
devices may be
damaged.
