Branchement de l'alimentation électrique - Modèles
triphasés
Les modèles triphasés sont conçus pour être branchés sur une alimentation électrique nominale de 400 V
mais ils doivent être câblés avec un contacteur muni de dispositifs de protection à déclenchement rapide
réglés (ou M10 rated) à 4,3 A.
Davey recommande l'utilisation de dispositifs de protection qui possèdent également la capacité de détecter
les situations de « marche en monophasé » ou de « phase perdue » dans l'alimentation électrique.
REMARQUE : sur les moteurs triphasés, aucun condensateur n'est monté
sous le couvercle du condensateur.

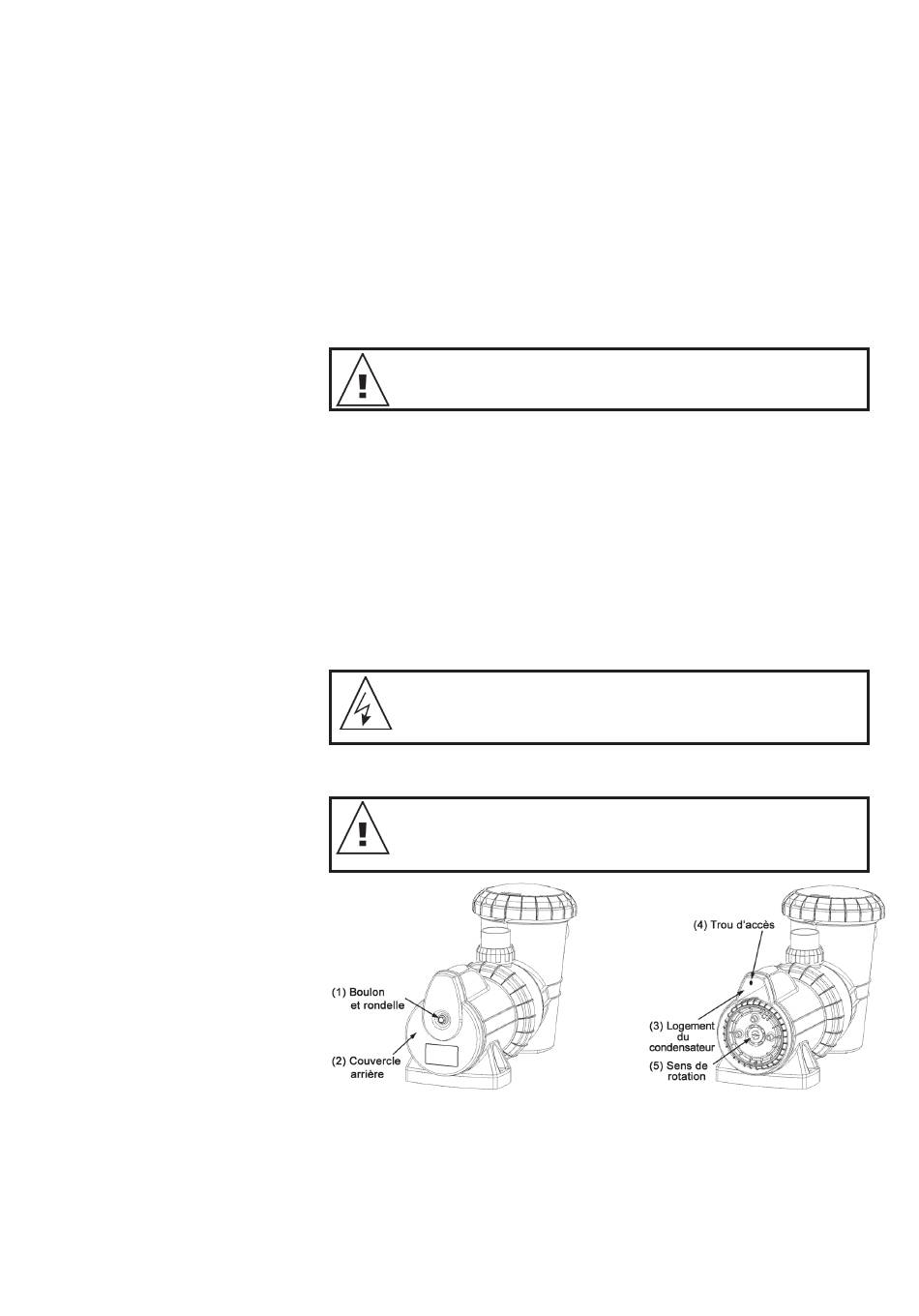

1. Déposer le boulon et la rondelle (1) de l'arrière de la pompe à l'aide d'une douille de ½ pouce et
déposer le couvercle arrière de la pompe (2).
2. Sortir prudemment le câblage de l'intérieur du logement du condensateur, situé sur le dessus du
couvercle extérieur (3).
3. Repérer le bornier blanc et dévisser le câblage du côté du bornier correspondant au cordon
d'alimentation d'essai.
4. Les pompes triphasées de Silensor ont été conçues pour permettre le raccordement du côté du
couvercle du condensateur avec des trous de l'accès de 19 millimètres. Dévisser le passe-câble du
cordon d'alimentation sur le côté du logement du condensateur et enlever le cordon d'alimentation
d'essai court de la pompe.
5. Filetez le fil opérationnel de puissance de remplacement par le trou de fil du côté de main gauche du
logement de condensateur. Attachez le fil de puissance dans l'endroit avec le canon isolant de câble de
compression.
6. Passer les fils du cordon d'alimentation opérationnel dans le bornier, de la même manière que pour le
cordon d'essai mis au rebut.
7. Vérifier que le câblage des trois phases est correct en branchant le cordon sur l'alimentation et en
s'assurant que l'arbre moteur tourne correctement, dans le sens des aiguilles d'une montre. Ceci
devrait être fait en branchant la pompe pour 1 seconde ou moins, avant que la pompe s'amorce avec
de l'eau. Le flasque arrière (5) porte une flèche indiquant le sens de rotation (5).
REMARQUE IMPORTANTE : MODELES TRIPHASES UNIQUEMENT.
AVANT DE FINALISER LES BRANCHEMENTS ELECTRIQUES, VERIFIER QUE LE MOTEUR TOURNE
DANS LE SENS DE LA FLECHE (DANS LE SENS DES AIGUILLES D'UNE MONTRE LORSQUE
L'ON REGARDE L'ARBRE DEPUIS LE COTE PORTANT LES BRANCHEMENTS ELECTRIQUES).
POUR CHANGER DE SENS DE ROTATION, INTERVERTIR DEUX FILS D'ALIMENTATION SUR LES
BORNES DU MOTEUR.
8. Remonter soigneusement le câblage et le bornier dans le logement du condensateur, en veillant à ce
que tous les fils soient rentrés de façon à ne pas les pincer avec le couvercle arrière au montage.
9. Remettre en place le couvercle arrière de la pompe et le fixer avec l'écrou et la rondelle.
Quand l'unité est raccordée et le fait de faire marcher la balance de phase
devrait être vérifié. Cela devrait être dans la variation de 5 %. "Le fait de
rouler" le fait de mener peut aider à améliorer un petit déséquilibre, mais le
déséquilibre de phase important sera d'habitude attribué à un déséquilibre de
pouvoir de contribution. Cela doit être adressé avant que la pompe est utilisée.
