Austausch Der Elektronik Smd - rotor Vitamat Inox RVI Reparaturanleitung

REP-RVI-1210-1-DE-EN
2.2

Austausch der Elektronik SMD

Art.Nr. Bezeichnung
6
1120.930 GT Spezial Gabelschlüssel SW8
Reparaturanleitung / Repair instructions
a
Es ist für die Benutzersicherheit entscheidend, dass die Sicher-
heitsschalter korrekt angeschlossen werden. Ältere Geräte benö-
tigen den Ersatz der Sicherheitschalter.
Rotor Vitamat Inox RVI
Achtung! Bauteil mit
Sicherheitsfunktionen!

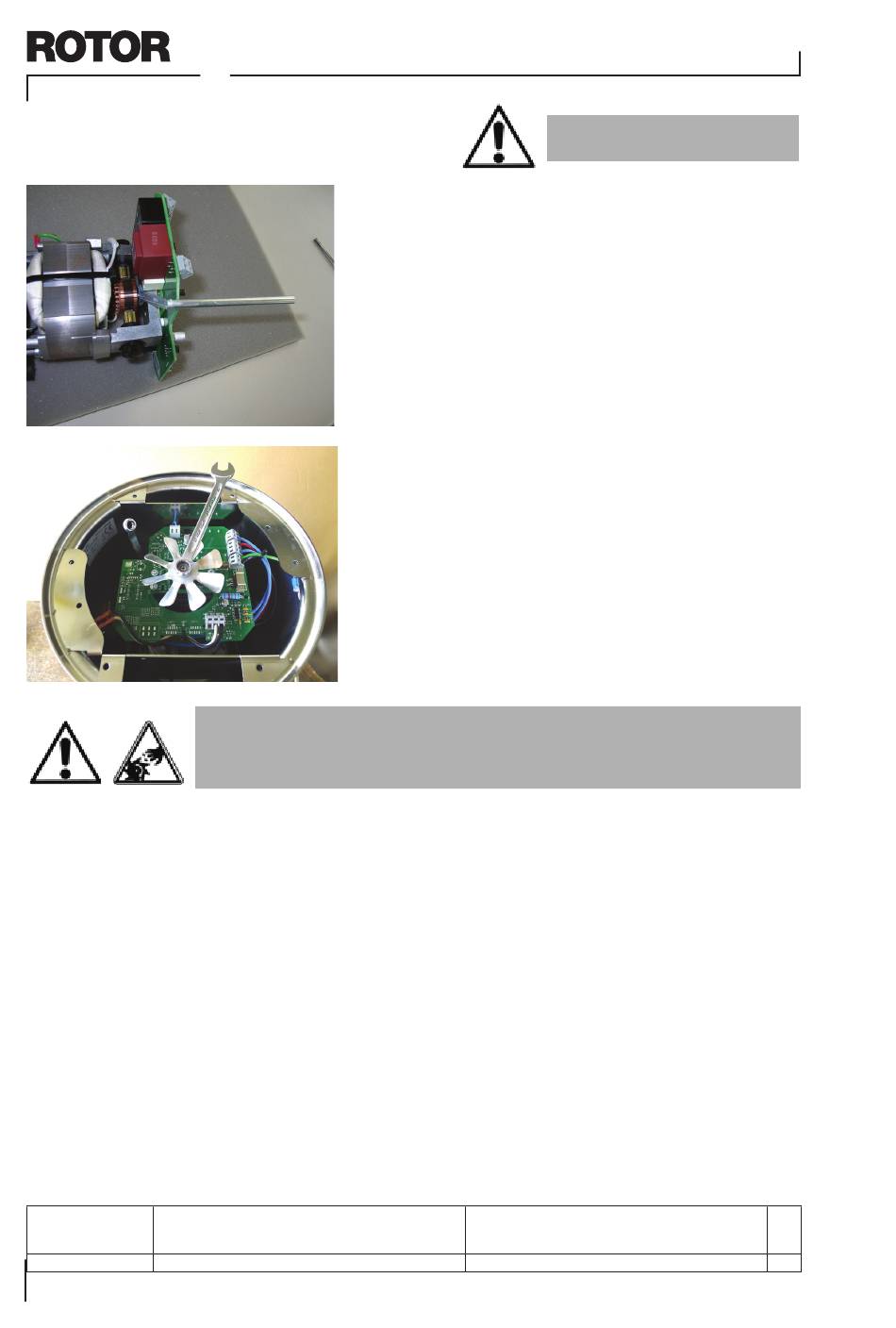

Elekronik SMD ausbauen
- Bodenblech demontieren.
- Spezialgabelschlüssel (1120.930)
zwischen Kollektor und Lagerbügel über
die angefrästen Flächen der Motorwelle
stecken.
- Mit 11-er Schraubenschlüssel die Mutter
über dem Ventilator gegen rechts lösen.
Vorsicht Linksgewinde!
- Ventilator und Elektronik SMD ausbauen
(Torx 10).
Elektronik SMD einbauen
- Der Einbau erfolgt in umgekehrter Rei-
henfolge des Ausbaus.
- Kontrolle Betrieb und aller Sicherheits-
funktionen! Kein Betrieb bei offenem
Deckel! Erdung überprüfen!
Designation
GT special spanner AF8
St/
Qte
1
