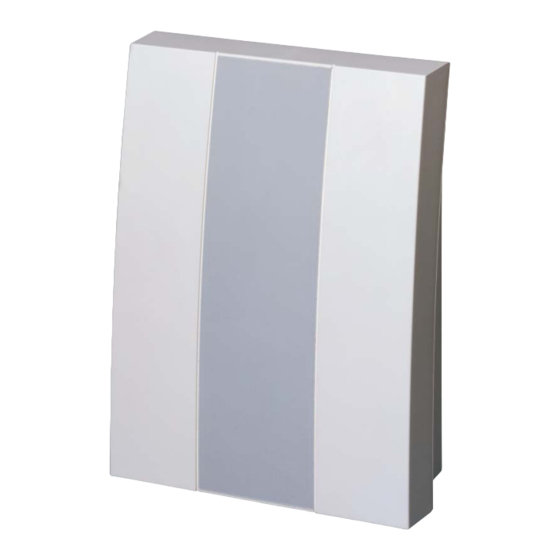

  • Seite 1 Produkt-Handbuch Kanalempfänger Alarm FAS9553 Sicherheitstechnik...
  • Seite 2 Hard- und Software können Abweichungen nicht vollkommen ausgeschlossen werden. Daher können wir hierfür keine Gewähr übernehmen. Notwendige Korrekturen fließen in neue Versionen des Handbuchs ein, welches in aktualisierter Form im Downloadbereich unter www.abb.de/stotz-kontakt zu finden ist. Bitte teilen Sie uns Verbesserungsvorschläge mit.

  • Seite 3: Inhaltsverzeichnis

    Inhalt Sei te Kanalempfänger FAS9553 ............ Montage .................. Anschlussplan des Kanalempfängers FAS9553 ..... Beschreibung der Ausgänge ........... Inbetriebnahme ...............

  • Seite 4: Handbuch Kanalempfänger Fas9553

    Zentrale eingelernt. Anschließend wird das Frontteil auf das Rückteil aufgesetzt und mit 2 Schrauben befestigt. Das Rückteil des Kanalempfängers FAS9553 wird gemäß Bild an dem dafür Montage vorgesehenen Platz mit Schrauben und Dübeln befestigt. Danach sind die notwendigen Verdrahtungen und Anschlüsse vorzunehmen.

  • Seite 5: Anschlussplan Des Kanalempfängers Fas9553

    Handbuch Kanalempfänger FAS9553 Anschlussplan des Kanalempfänger FAS9553 Sabotageschalter Deckelkontakt Signalgeber- Kombination Abschluss- widerstand Sabotagelinie Scharfschalt- quittierung Die einfache Kabellänge zwischen der Außensirene mit Blitzlicht und der Funk-Alarmzentrale darf bei dem angegebenen Kabeltyp IY(St)Y 4 x 2 x 0,8 mm die Anschlusslänge von 20 m nicht überschreiten.

  • Seite 6: Inbetriebnahme

    Handbuch Kanalempfänger FAS9553 Blitz Ausgang schaltet 12 V bei Hauptalarm, also bei Alarm im extern scharfen Zustand. Der Ausgang wird zurückgesetzt nach Unscharfschalten und durch Rückstellen des Alarmes an der Funk-Alarmzentrale bzw. am Zusatzbedien- teil des Bereiches. Aussensirene 1 und Aussensirene 2 (ASIR 1/ASIR 2) Ausgang schaltet 12 V bei Externalarm, also bei Alarm im extern scharfen Zustand.
  • Seite 7 Die Angaben in dieser Druckschrift gelten vorbehaltlich technischer Änderungen. ABB STOTZ-KONTAKT GmbH Postfach 10 16 80, 69006 Heidelberg Eppelheimer Straße 82, 69123 Heidelberg Telefon (0 62 21) 7 01-6 07 Telefax (0 62 21) 7 01-7 24 www.abb.de/stotz-kontakt Technische Hotline: (0 62 21) 7 01- 7 82...
