PARK TOOL CO.
5115 Hadley Ave. N., St. Paul, MN 55128 (USA) www.parktool.com
• Diseñado para el uso diario en
las tiendas de bicicletas
• Cabeza giratoria para válvula
Americana y Francesa
permitiendo el acceso fácil
• Manómetro incorporado (0-160
psi, 0-11 bars)
• Completamente reparable
Ensamble
Enrosque el acoplador (#2) en el
cuerpo (#1) del INF-2 y apriete (el
sellador para cuerda ya fue aplicado
con anterioridad) NOTA: El INF-2
permite el uso de cualquier conexión
de 3⁄8" de niple en caso de que el
adaptador proporcionado no sea
compatible con la manguera de aire
que esté utilizando.
INF-2 PART NUMBERS
Ref. #
Part #
Description
1
1571.2
Body
2
1572.2
Coupler Plug
3
1573.2
Trigger
4
1574-2
Handle Spacer
5
1575
Valve Poppet
6
1577
Bleed Valve Poppet
7
1579
Bleed Valve Body
8
1580
Bleed Valve Button
9
1581
Gauge Ring
10
1064
Pressure Gauge
11
1583
Retaining Ring
1584
Head Adaptor
12
13
1585.2
Presta Cap
14
1586
Presta Seal
15
1587.2
Head
16
1588
Schrader Seal
17
1591.2
Schrader Cap
18
1017
Plunger Spring
1594
Skewer Spring
19
Button Head Socket
20
1578-2
Cap Screw
21
1595
O-Ring AS568-104
22
1628-2
O-Ring AS568-010
23
1625-2
O-Ring AS568-007
24
1624-2
O-Ring AS568-006
25
1593
Plain Washer
26
1592
O-Ring AS568-110
27
1576-2
Metric O-Ring
28
1626-2
O-Ring AS568-008
1581B
Gauge Boot
29
30
1590A
Shuttle Valve Assembly
31
1595K
Trigger Seal Kit
32
1587.2A
Head Assembly
33
1586K
Head Seal Kit
10/18
INF-2

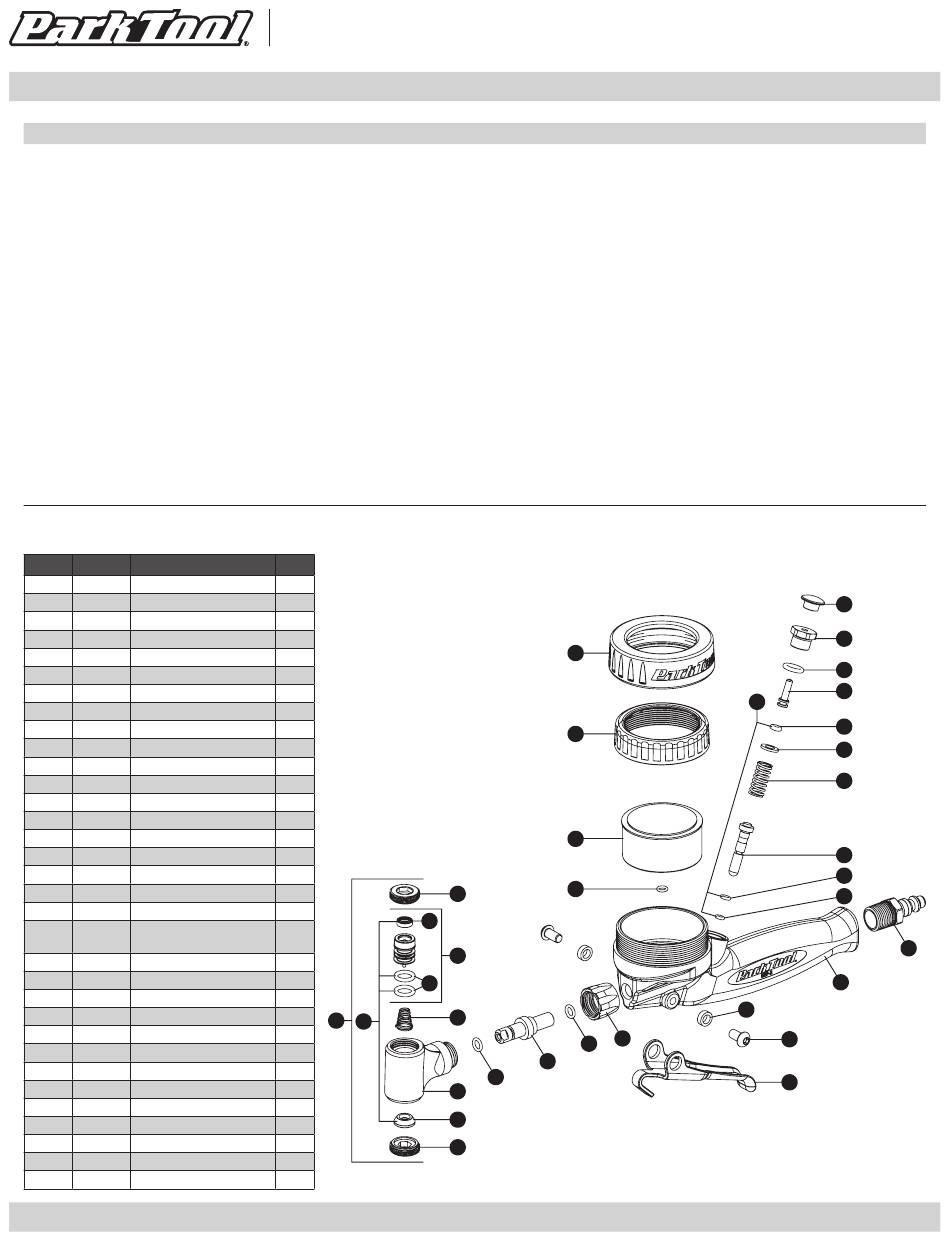

Parts / Pièces / Teile / Partes
INF-2 Manómetro de Presión para Compresoras
Instrucciones
1. Gire la cabeza del INF-2 hasta
que encuentre el adaptador para
válvula Americana o Francesa,
dependiendo de cual necesite.
Tiene una rotación de 360° para
ambos tipos de válvula.
2. Presione hasta que la cabeza
esté completamente dentro de la
válvula Americana o Francesa.
3. Presione el gatillo (#3) para inflar.
4. Suelte el gatillo para leer el
manómetro (#10). El indicador
no reflejará la presión real de las
llantas mientras las infla.
5. Si la presión es mayor a la deseada
presione el botón regulador (#8)
hasta que la presión deseada
aparezca en el manómetro.
Qty.
1
1
1
2
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
16
2
1
2
27
1
1
32
33
1
1
2
1
1
1
–
–
–
6. Retire la cabeza del INF-2 de la
válvula.
Cuidado y Mantenimiento
Mantenga el INF-2 alejado de los
químicos abrasivos para prevenir
daños en los empaques.
Los selladores de las llantas pueden
obstruir la cabeza del INF-2. Si lo
utiliza en una llanta con sellador,
inmediatamente presione y suelte
el gatillo varias veces para limpiar
la cabeza.
Utilice el INF-2 con cuidado. No lo
deje caer.
Para asegurar el uso sencillo y
prevenir el desgaste prematuro, debe
mantener los empaques de la válvula
de la cabeza (#30) y de la válvula del
29
9
10
28
17
30
19
11
22
12
22
15
14
13
PARK TOOL® and the color BLUE are registered trademarks of Park Tool Co.
botón regulador (#5) lubricados.
Para lubricar los empaques de la
cabeza: Desenrosque la tapa para
la válvula Americana (#17). Quite la
válvula (#30). Aplique grasa de silicón
a los empaques (#27) y reinstale en la
cabeza. Enrosque la tapa.
Para lubricar los empaques del
cuerpo: Desenrosque el cuerpo
del botón regulador (#7). Quite
la rondana (#25), el resorte (#18)
y la válvula del botón regulador
(#5). Aplique grasa de silicón a los
empaques (#21, #23 #24). Reinstale
la válvula del botón regulador, el
resorte y la rondana y enrosque el
cuerpo del botón regulador.
8
7
26
6
31
23
25
18
5
21
24
1
4
20
3
© 2018 Park Tool Co.
