1,5 Nm

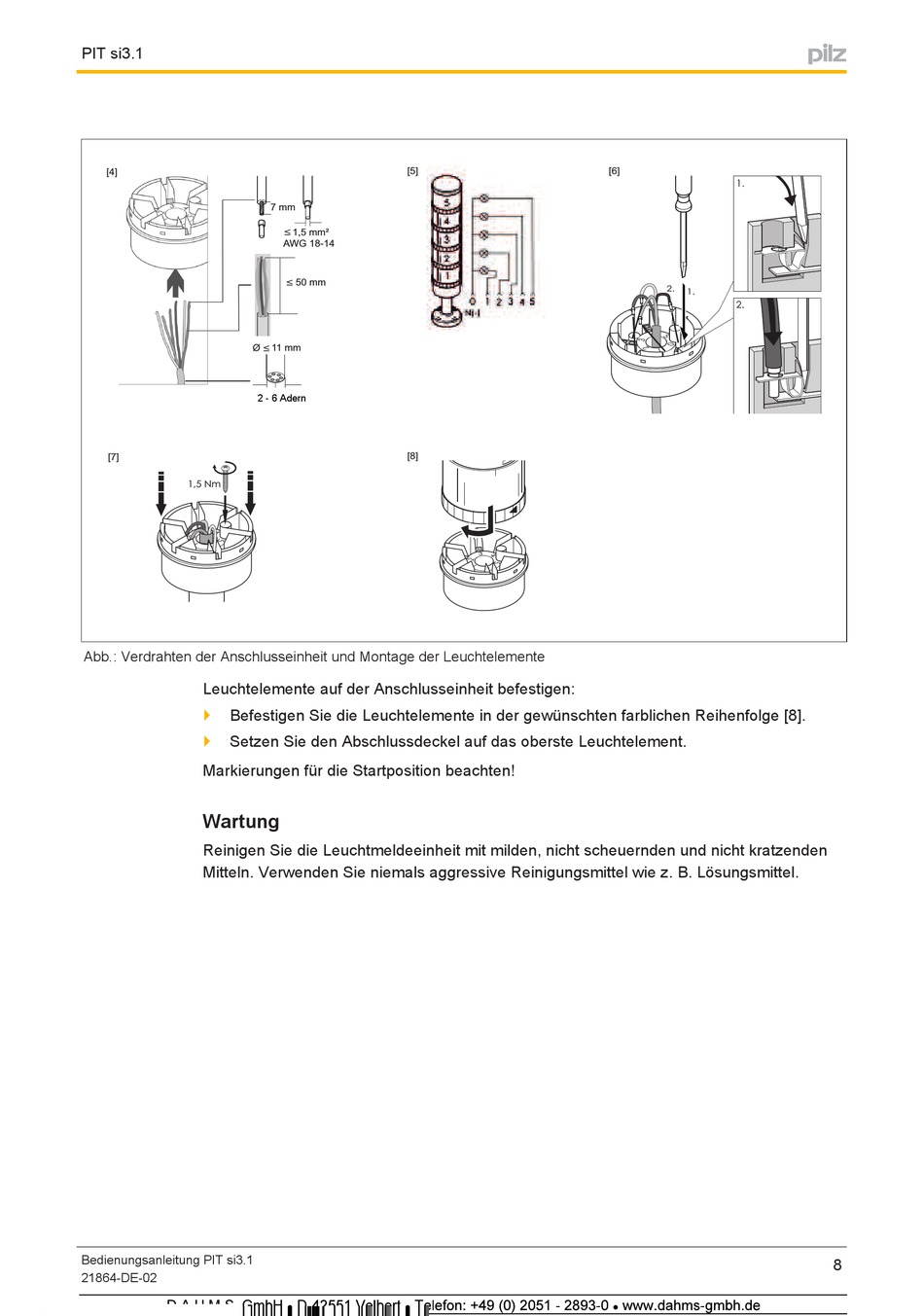

Abb.: Verdrahten der Anschlusseinheit und Montage der Leuchtelemente
Leuchtelemente auf der Anschlusseinheit befestigen:
}
Befestigen Sie die Leuchtelemente in der gewünschten farblichen Reihenfolge [8].
} Setzen Sie den Abschlussdeckel auf das oberste Leuchtelement.
Markierungen für die Startposition beachten!

Wartung

Reinigen Sie die Leuchtmeldeeinheit mit milden, nicht scheuernden und nicht kratzenden
Mitteln. Verwenden Sie niemals aggressive Reinigungsmittel wie z. B. Lösungsmittel.
