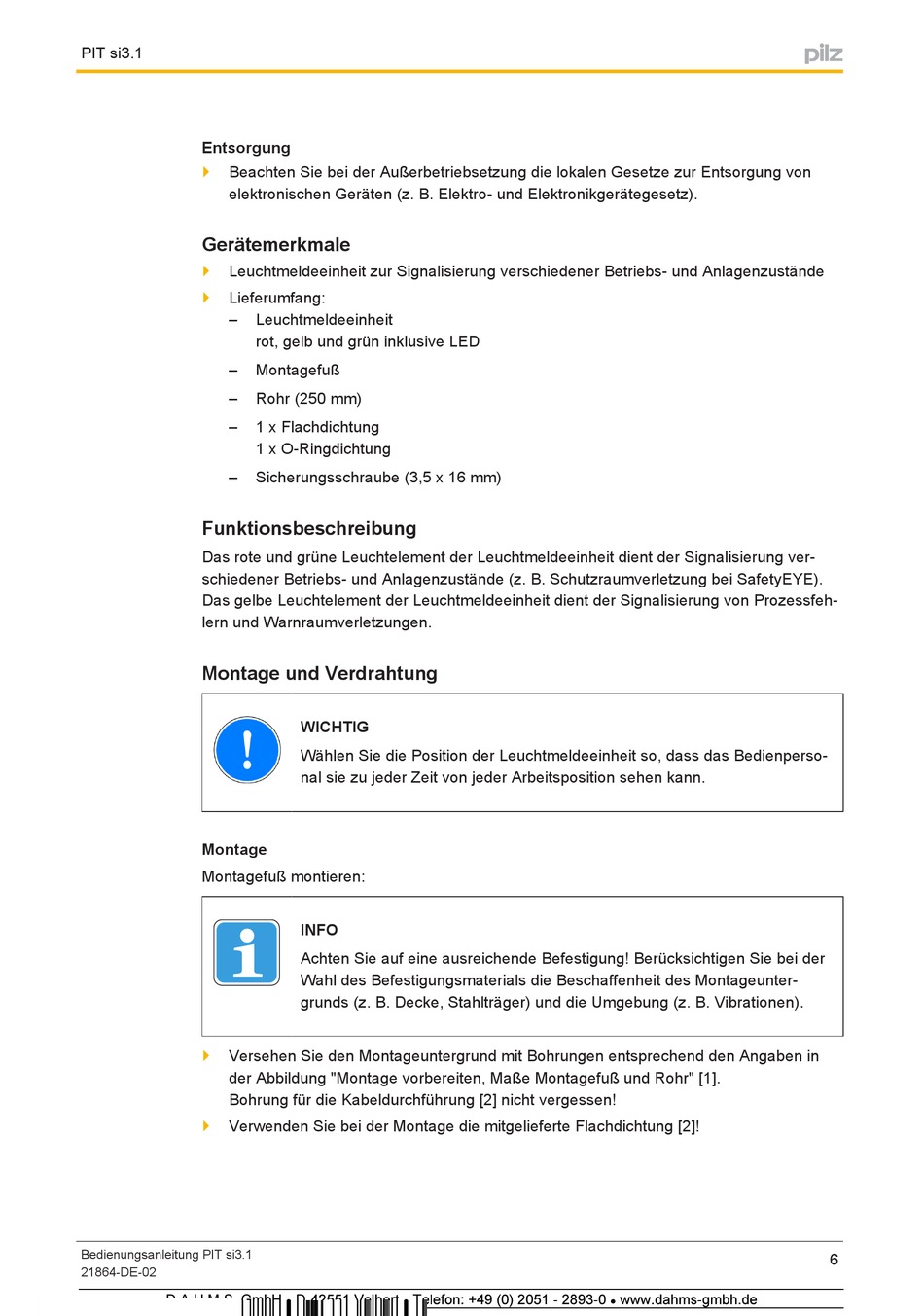

Entsorgung; Gerätemerkmale; Funktionsbeschreibung; Montage Und Verdrahtung - Pilz PIT si3.1 Bedienungsanleitung

PIT si3.1

Entsorgung

} Beachten Sie bei der Außerbetriebsetzung die lokalen Gesetze zur Entsorgung von
elektronischen Geräten (z. B. Elektro­ und Elektronikgerätegesetz).
Gerätemerkmale
} Leuchtmeldeeinheit zur Signalisierung verschiedener Betriebs­ und Anlagenzustände
}
Lieferumfang:
–
–
–
–
–

Funktionsbeschreibung

Das rote und grüne Leuchtelement der Leuchtmeldeeinheit dient der Signalisierung ver­
schiedener Betriebs­ und Anlagenzustände (z. B. Schutzraumverletzung bei SafetyEYE).
Das gelbe Leuchtelement der Leuchtmeldeeinheit dient der Signalisierung von Prozessfeh­
lern und Warnraumverletzungen.
Montage und Verdrahtung

Montage

Montagefuß montieren:
} Versehen Sie den Montageuntergrund mit Bohrungen entsprechend den Angaben in
der Abbildung "Montage vorbereiten, Maße Montagefuß und Rohr" [1].
Bohrung für die Kabeldurchführung [2] nicht vergessen!
} Verwenden Sie bei der Montage die mitgelieferte Flachdichtung [2]!
Bedienungsanleitung PIT si3.1
21864­DE­02
1234 567 2
Leuchtmeldeeinheit
rot, gelb und grün inklusive LED
Montagefuß
Rohr (250 mm)
1 x Flachdichtung
1 x O­Ringdichtung
Sicherungsschraube (3,5 x 16 mm)
WICHTIG
Wählen Sie die Position der Leuchtmeldeeinheit so, dass das Bedienperso­
nal sie zu jeder Zeit von jeder Arbeitsposition sehen kann.
INFO
Achten Sie auf eine ausreichende Befestigung! Berücksichtigen Sie bei der
Wahl des Befestigungsmaterials die Beschaffenheit des Montageunter­
grunds (z. B. Decke, Stahlträger) und die Umgebung (z. B. Vibrationen).
9   7               9  9
8 8
! " # 6$ 9 % 67 # !
8
6
