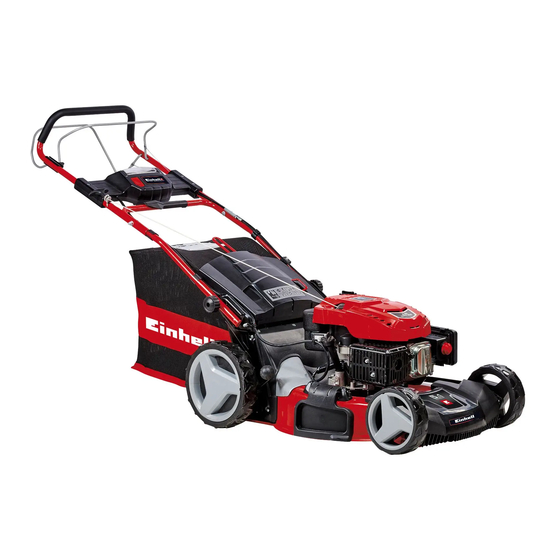

EINHELL GE-PM 48 S HW-E Li Originalbetriebsanleitung
  1. Anleitungen
  2. Marken
  3. EINHELL Anleitungen
  4. Rasenmäher
  5. GE-PM 48 S HW-E Li
  6. Originalbetriebsanleitung
EINHELL GE-PM 48 S HW-E Li Originalbetriebsanleitung

EINHELL GE-PM 48 S HW-E Li Originalbetriebsanleitung

Vorschau ausblenden Andere Handbücher für GE-PM 48 S HW-E Li:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

Diese Anleitung herunterladen
D
Originalbetriebsanleitung
Benzin-Rasenmäher
PL
Instrukcją oryginalną
Kosiarka spalinowa
RUS
Оригинальное руководство по
эксплуатации
Бензиновая газонокосилка
GR
Πρωτότυπες Οδηγίες χρήσης
Βενζινοκίνητο χλοοκοπτικό
5
Art.-Nr.: 3404800 (GE-PM 48 S HW-E Li)
Art.-Nr.: 3404810 (GE-PM 53 S HW-E Li)
Anl_GE-PM_53_48_S_HW-E_Li_SPK5.indb 1
Anl_GE-PM_53_48_S_HW-E_Li_SPK5.indb 1
GE-PM 48 S HW-E Li
GE-PM 53 S HW-E Li
I.-Nr.: 11017
I.-Nr.: 11017
12.10.2017 12:46:50
12.10.2017 12:46:50
