1.5 Accessori in dotazione
La dotazione è comprensiva di:
- due connettori maschi per bus-onde convogliate;
manuale d'installazione, uso e manutenzione.
-
1.6 Istruzioni per richiesta di intervento e ricambi
Per richiedere qualsiasi intervento e/o ricambio contattare il proprio rivenditore, importatore di zona o il centro di assistenza autorizzato più vicino,
esponendo in modo chiaro i seguenti dati: modello del display remotabile, in questo caso UTILITY; data di acquisto, lista dei ricambi e
informazioni sulle anomalie o malfunzionamenti riscontrati. Consultare il sito www.colastufe.com per trovare il centro assistenza più vicino.
- Gli interventi sui componenti devono essere effettuati da personale autorizzato e/o qualificato.
- Prima di ogni intervento accertarsi che sia disinserito ogni collegamento elettrico.
- Utilizzare solo ricambi originali.
2 INSTALLAZIONE
2.1 Collegamento a muro
Il display UTILITY è idoneo al funzionamento in ambiente domestico. Esso è già predisposto di fori per il fissaggio a muro.
2
Portare un cavo (2 x 0.5 mm
scatola a muro, dove verrà inserito il display UTILITY. Per individuare il connettore delle schede di controllo compatibili vedi par. 2.3.
La lunghezza lineare massima del cavo di collegamento è di 100 metri.
- Le operazioni di installazione devono essere eseguite da personale qualificato e/o autorizzato.
- Il morsetto è polarizzato, per cui se non si accende il display UTILITY, invertire il collegamento dei cavi.
Ogni installazione deve prevedere uno spazio tecnico per l'inserimento di una chiavetta/pendrive USB nell'apposito alloggiamento laterale tramite
la quale verranno effettuati eventuali aggiornamenti firmware.
Il display UTILITY è dotato di una propria sonda ambiente, per una rilevazione della temperatura distinta da quella rilevata dalla stufa. Sarà cura
del tecnico specializzato impostare la vostra preferenza sulla modalità di rilevazione della temperatura, consultando il manuale del dispositivo di
riscaldamento alla voce "menu installatore".
In caso di assenza della voce "menu installatore" contattare un centro di assistenza autorizzato.
2.2 Scheda elettronica del display UTILITY
Di seguito vengono indicati da una freccia i connettori per il bus ad onde convogliate.
Scheda elettronica presente sul
retro del display UTILITY:
schermato) dal morsetto della scheda di controllo dell'apparecchio di riscaldamento proprietario direttamente fino la

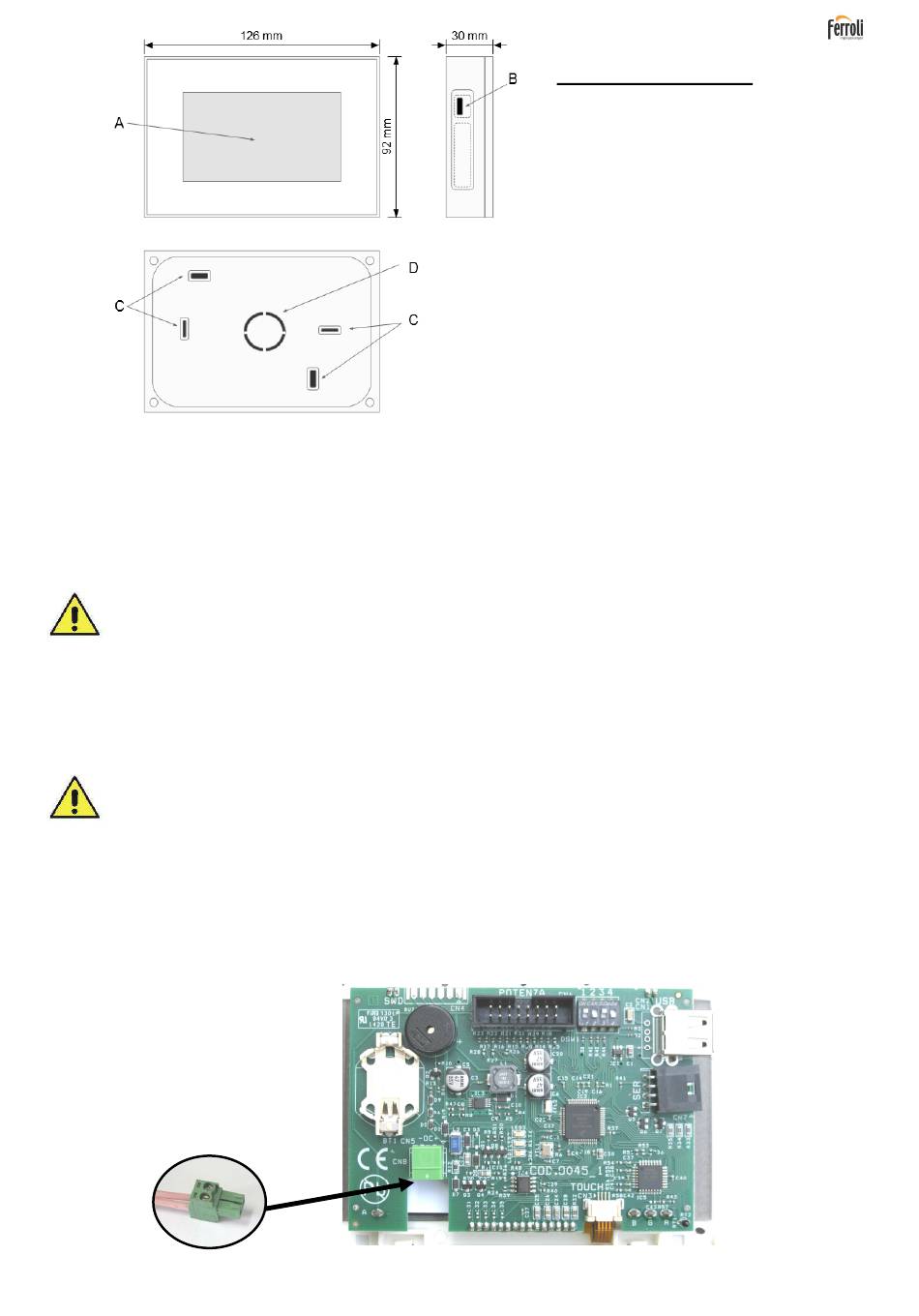

Ingombri display Utility
Legenda:
A- Schermo touch-screen
B- Alloggiamento porta USB
C- Fori per fissaggio al muro
D- Pretrancio passaggio cavo elettrico
5
DISPLAY UTILITY
