1.5 Accesorios suministrados
El suministro incluye:
- Dos conectores macho para el bus de ondas conducidas
Manual de instalación, uso y mantenimiento
-
1.6 Pedido de reparaciones y recambios
Para pedir reparaciones o recambios, contacte con la tienda donde adquirió el producto, con el importador de zona o con el centro de asistencia
autorizado más cercano, indicando de modo claro los siguientes datos: modelo del monitor remotable (en este caso UTILITY), fecha de compra,
lista de recambios y descripción de las anomalías encontradas. Busque en www.colastufe.com el centro de asistencia más cercano.
- Las intervenciones en los componentes deben ser realizadas por personal autorizado.
- Antes de cualquier intervención, compruebe que los aparatos estén desconectados de la electricidad.
- Exija el uso de recambios originales.
2 INSTALACIÓN
2.1 Fijación a la pared
El monitor UTILITY es idóneo para funcionar en ambiente doméstico. Se suministra con orificios para fijarlo a la pared.
2
Tienda un cable (2 x 0,5 mm
donde se alojará el monitor UTILITY. Para localizar el conector de las tarjetas de control compatibles, vea el apartado 2.3.
La longitud lineal máxima del cable de conexión es de 100 m.
- La instalación debe ser realizada por personal autorizado.
- El conector está polarizado: si el monitor UTILITY no se enciende, invierta la conexión de los cables.
Al hacer la instalación, deje el espacio necesario para conectar al puerto lateral una memoria USB, que se utilizará para descargar las posibles
actualizaciones del firmware.
El monitor UTILITY está dotado de una sonda de ambiente que mide una temperatura distinta de la que registra el aparato calentador. El
instalador debe especificar la medición de temperatura preferida por el usuario, como se indica en el manual del aparato calentador bajo el título
Menú del instalador.
Si el manual no contiene el menú del instalador, consulte a un centro de asistencia autorizado.
2.2 Tarjeta electrónica del monitor UTILITY
La flecha de la figura siguiente señala los conectores para el bus de ondas conducidas.
Tarjeta electrónica situada en la
parte posterior del monitor
UTILITY
apantallado) directamente desde el conector de la tarjeta de control del aparato calentador hasta la caja mural

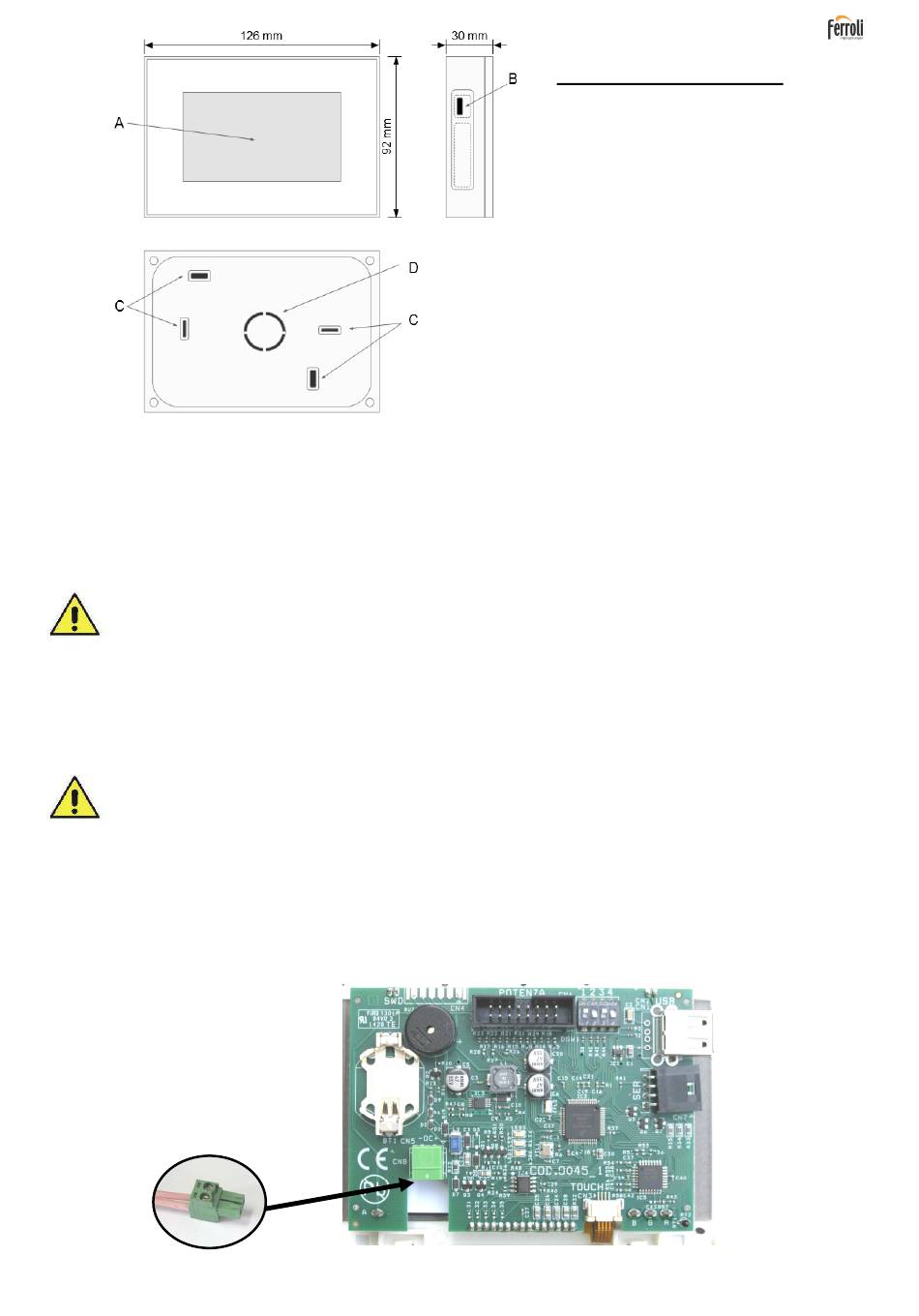

Medidas del monitor Utility
Leyenda:
A- Pantalla táctil
B- Puerto USB
C- Orificios de fijación a la pared
D- Precorte para pasar el cable eléctrico
