Mitgeliefertes Zubehör; Anleitungen Für Die Anforderung Von Kundendiensteingriffen Und Ersatzteilbestellungen; Installation; Wandanschluss - Ferroli DISPLAY UTILITY Installations-, Gebrauchs- Und Wartungsanleitung

1.5 Mitgeliefertes Zubehör
Der Lieferumfang umfasst:
- zwei Stecker für Bus mit Powerline Communication
Installations-, Gebrauchs- und Wartungsanleitung.
-
1.6 Anleitungen für die Anforderung von Kundendiensteingriffen und
Ersatzteilbestellungen
Zur Anforderung eines Eingriffs und/oder für Ersatzteilbestellungen wenden Sie sich bitte an Ihren Händler, den Gebietsimporteur oder an den
nächstgelegenen Vertragskundendienst und geben Sie die folgenden Daten an: Modell des Remote-Displays, in diesem Fall UTILITY;
Kaufdatum, Ersatzteilliste und Informationen über die festgestellten Fehlfunktionen oder Betriebsstörungen. Die nächstgelegene
Kundendienststelle finden Sie auf www.colastufe.com.
- Alle Eingriffe an den Komponenten müssen von autorisiertem und/oder qualifiziertem Personal ausgeführt werden.
Vor jedem Eingriff am Gerät ist immer die Stromversorgung zu unterbrechen.
- Ausschließlich Original-Ersatzteile benutzen.

2 INSTALLATION

2.1

Wandanschluss

Das Display UTILITY ist für den privaten Gebrauch ausgelegt. Es ist bereits mit Bohrungen für die Wandbefestigung versehen.
2
Ein Kabel (2 x 0.5 mm geschirmt) von der Klemme der Steuerplatine des proprietären Heizgeräts direkt bis zur Wandhalterung, in die das
Display UTILITY eingesetzt wird, verlegen. Zum Auffinden des Steckers der kompatiblen Steuerplatinen siehe Abschn. 2.3.
Das Verbindungskabel darf nicht länger als 100 Meter sein.
- Die Installation darf nur von qualifiziertem und/oder autorisiertem Personal durchgeführt werden.
- Die Klemme ist gepolt, wenn sich das Display UTILITY nicht einschaltet, muss der Kabelanschluss vertauscht werden.
Jede Installation muss ausreichend Freiraum vorsehen, um am seitlichen Anschluss den USB-Stick/Pendrive anbringen zu können, über den
eventuelle Updates der Firmware vorgenommen werden.
Das Display UTILITY ist mit einem eigenen Raumtemperaturfühler ausgestattet, der die Temperatur separat vom Ofen misst. Die Einstellung der
vom Benutzer bevorzugten Art der Temperaturmessung ist Aufgabe des Fachtechnikers unter Beachtung des Handbuchs des Heizgeräts im
Abschnitt „Menü Installationstechniker".
Wenn der Abschnitt „Menü Installationstechniker" fehlt, wenden Sie sich bitte an den Vertragskundendienst.

2.2 Elektronikplatine des Displays UTILITY

Nachstehend werden die Stecker für den Bus mit Powerline Communication mit einem Pfeil angezeigt.
Elektronikplatine auf der
Rückseite des Displays
UTILITY.

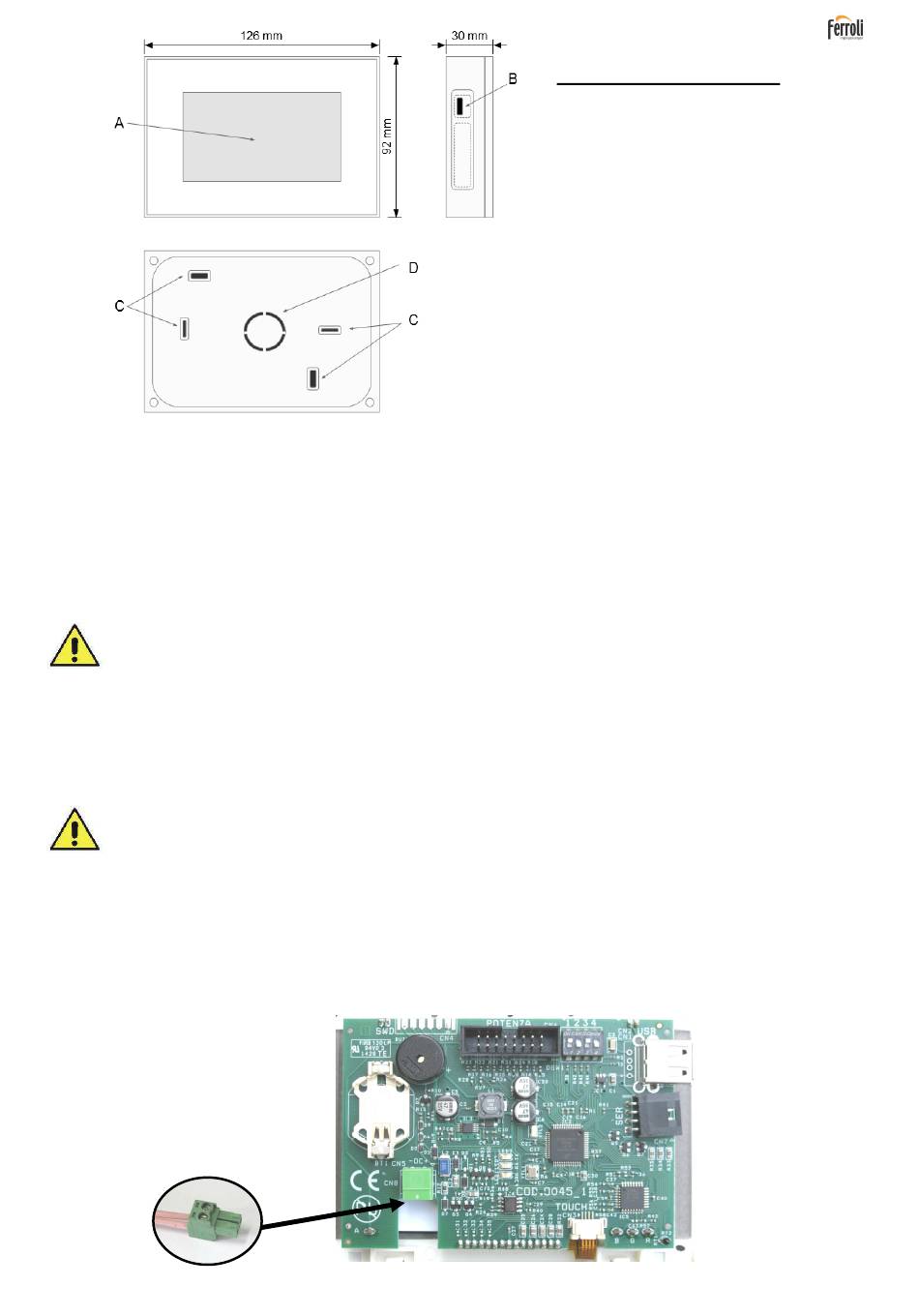

Außenmaße Display Utility
Legende:
A- Touchscreen
B- Aufnahme für USB-Anschluss
C- Bohrungen für die Wandbefestigung
D- Vorgestanzter Netzkabeldurchgang
23
DISPLAY UTILITY
