1.5 Accessoires fournis
La fourniture comprend :
-
deux connecteurs mâles pour bus-ondes acheminées ;
manuel d'installation, d'utilisation et d'entretien.
-
1.6 Instructions en cas de nécessité d
Pour toute demande d'intervention et/ou de pièces de rechange, contacter le revendeur, l'importateur de votre zone ou le centre d'assistance
agréé le plus proche, en précisant toujours : modèle du panneau de commande distant, dans ce cas UTILITY ; date d'achat, liste des pièces de
rechange, anomalies de fonctionnement constatées. Consulter le site www.colastufe.com pour trouver le centre d'assistance le plus proche.
- Les interventions sur les composants doivent être effectuées par un professionnel habilité et/ou qualifié.
- Avant toute intervention, s'assurer que toutes les connexions électriques sont débranchées.
- N'utiliser que des pièces de rechange d'origine.
2 INSTALLATION
2.1
Connexion pour montage mural
Le display UTILITY est prévu pour fonctionner en tout environnement domestique (habitat). Des trous pré-percés sont réalisés sur le display
UTILITY pour son montage mural.
2
Tirer un câble (2 x 0,5 mm
blindé) de la borne de la carte de contrôle de l'appareil de chauffage propriétaire directement à la boîte murale où
sera logé le display UTILITY. Pour localiser le connecteur des cartes de contrôle compatibles, voir par. 2.3.
La longueur linéaire maximale du câble de connexion est de 100 mètres.
- Les opérations d'installation doivent être réalisées par un professionnel qualifié et/ou habilité.
- La borne étant polarisée, il faut intervertir la connexion des câbles si le display UTILITY ne s'allume pas.
Pour chaque installation, il faut prévoir un dégagement pour permettre d'insérer une clé USB dans son logement (port) latéral moyennant laquelle
il sera possible d'effectuer les éventuelles mises à jour du micrologiciel (firmware).
Le display UTILITY est doté d'une sonde d'ambiance, permettant de relever une température distincte de celle relevée par le poêle. Il incombera
au technicien spécialisé de paramétrer votre choix sur le mode de relever la température, en consultant la notice de l'appareil de chauffage sous
la rubrique "menu installateur".
À défaut de la rubrique "menu installateur", faire appel à un centre d'assistance autorisé.
2.2 Carte ou platine électronique du display UTILITY
Les connecteurs pour le bus à ondes acheminées sont indiqués ci-après par une flèche.
Carte ou platine électronique
implantée au dos du display
UTILITY :

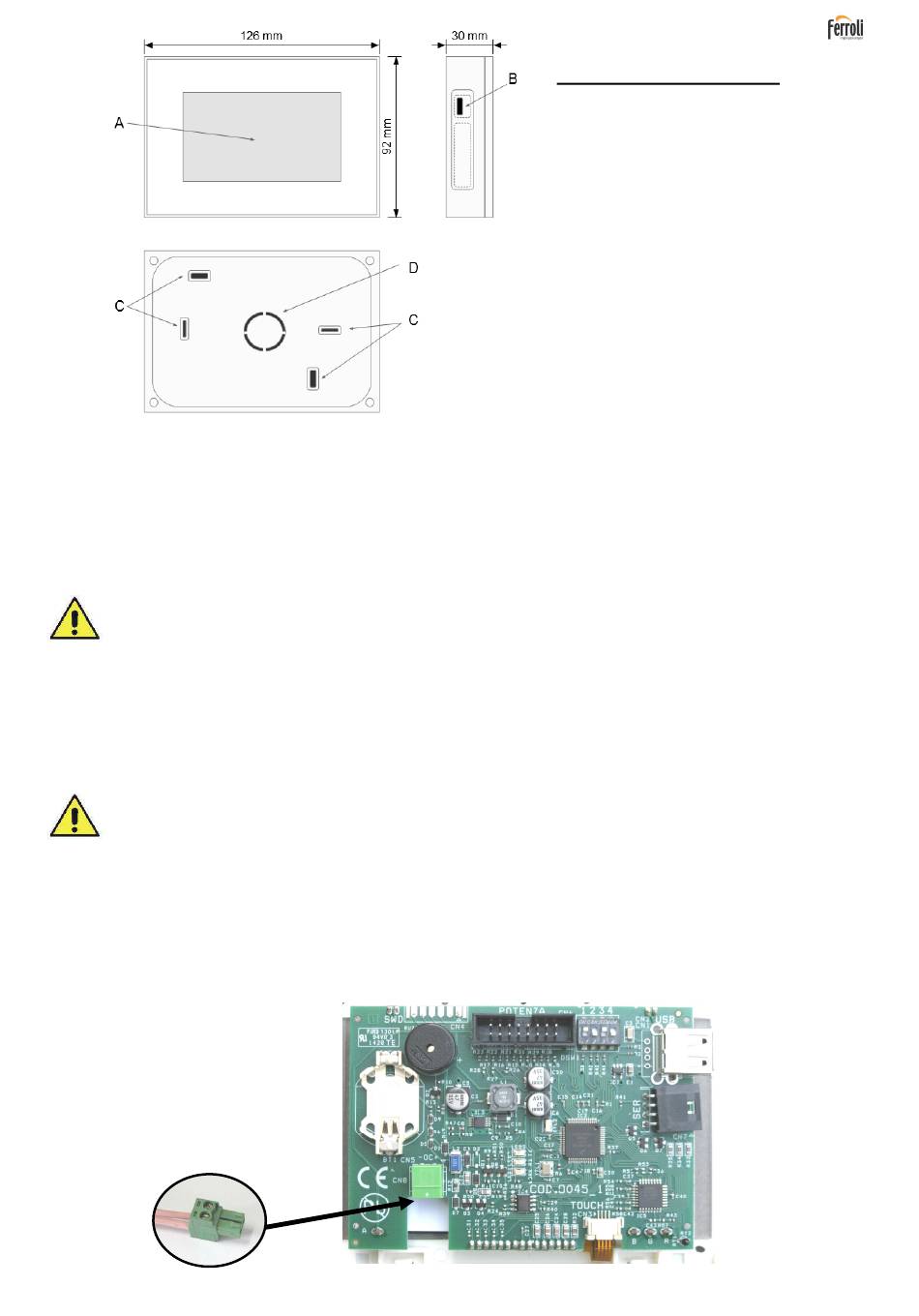

Cotes d'encombrement du
display Utility
Légende :
A- Écran tactile
B- Emplacement port USB
C- Trous de fixation murale
D- Prédécoupe passe-câble électrique
'
