5.0- INBETRIEBNAHME

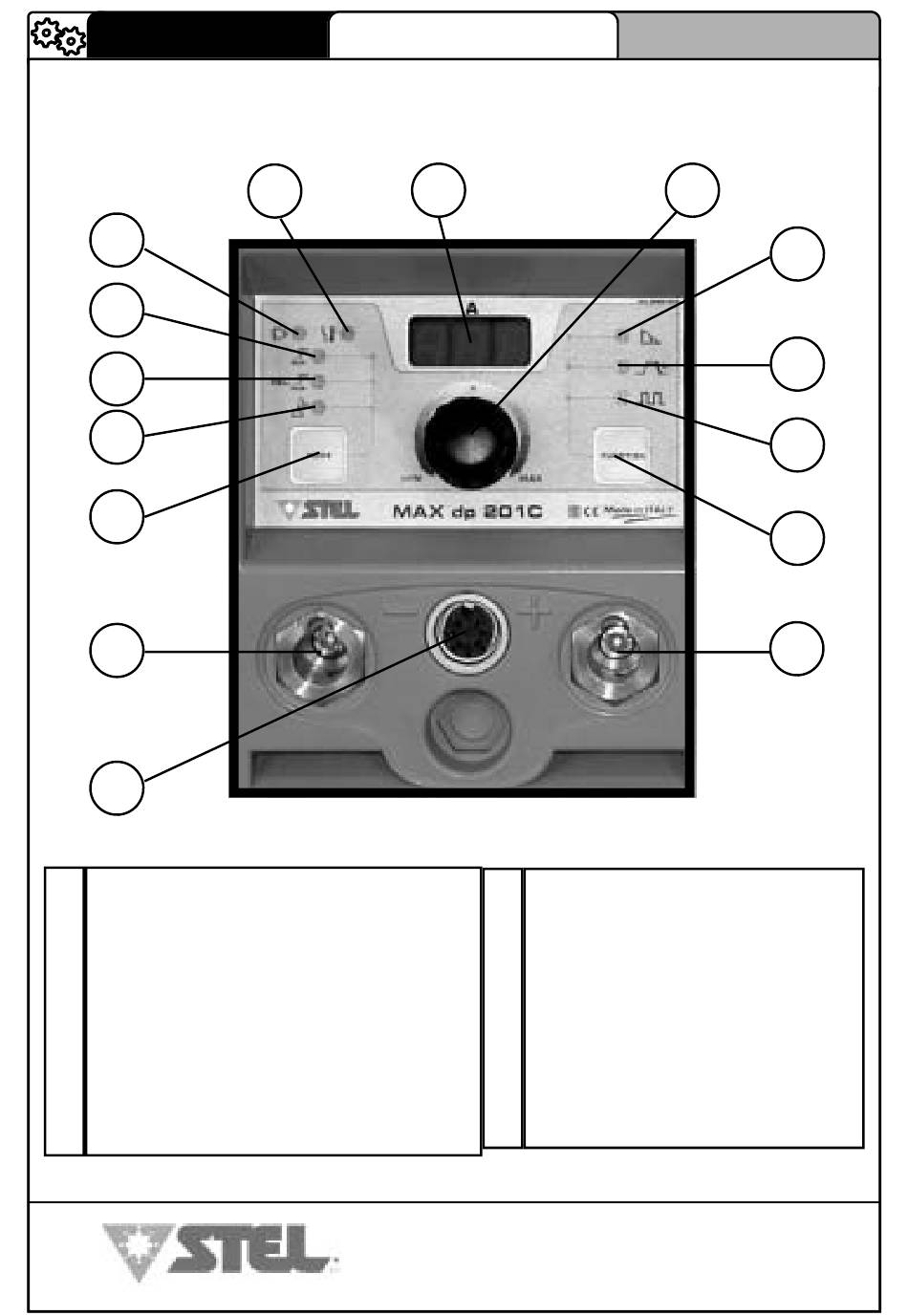

5.1- SCHALTELEMENTE DES FRONTPANEELS

7
6
5
4
3
2
1
1 Verbinder für Fernsteuerung
2 Negative Anschlussbuchse
3 Druckknopf zur Modalitätswahl Schweißen / vrd
4 Led zur Anzeige der Modalitätswahl WIG-Schweißen
Led zur Anzeige der Modalitätswahl Schweißen m. Zellulo-
5
seelektrode
6
Led zur Anzeige der Modalitätswahl Elektrodenschweißen
7
Led zur Anzeige Maschine unter Spannung
8 Led zur Anzeige von Übertemperatur
9 Display zur Anzeige des Schweißstroms/ versch. Parame-
ter
92
MAX dp 171-201C
COD. 6910700020
9
8
TEL. +39 444 639525 (central.) – +39 444 639682 (comm.)
DEUTSCH
10 Regulierencoder
11 Led zur Anzeige der Funktion ARC-FORCE
12 Led zur Anzeige der Absinkrampenfunktion
13 Led zur Anzeige der Pulsfunktion
14 Druckknopf zur Funktionswahl
15 Positive Anschlussbuchse
