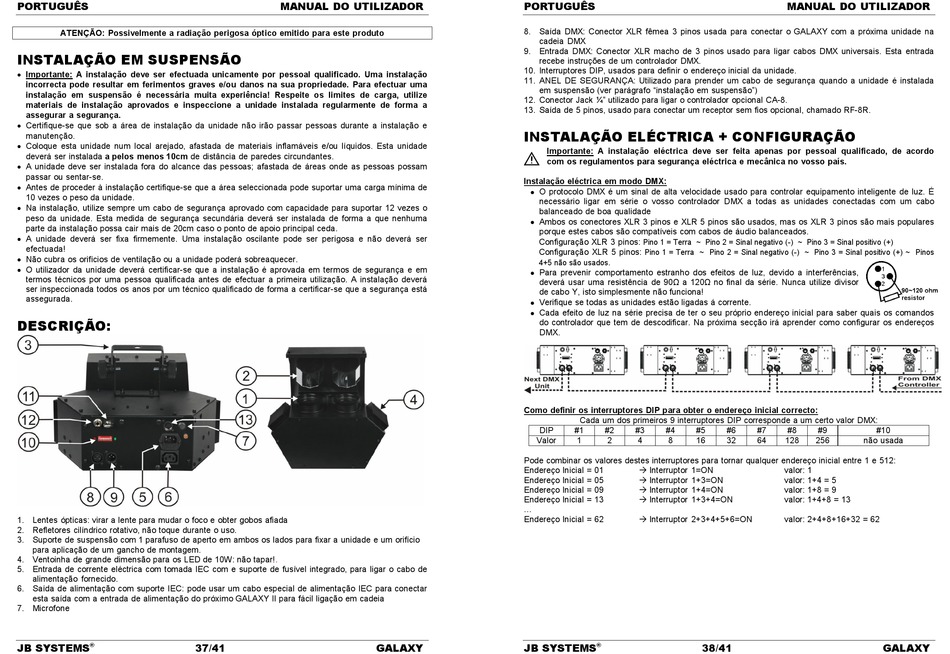

JB Systems GALAXY Bedienungsanleitung Seite 21

PORTUGUÊS
ATENÇÃO: Possivelmente a radiação perigosa óptico emitido para este produto
INSTALAÇÃO EM SUSPENSÃO
 Importante: A instalação deve ser efectuada unicamente por pessoal qualificado. Uma instalação
incorrecta pode resultar em ferimentos graves e/ou danos na sua propriedade. Para efectuar uma
instalação em suspensão é necessária muita experiência! Respeite os limites de carga, utilize
materiais de instalação aprovados e inspeccione a unidade instalada regularmente de forma a
assegurar a segurança.
 Certifique-se que sob a área de instalação da unidade não irão passar pessoas durante a instalação e
manutenção.
 Coloque esta unidade num local arejado, afastada de materiais inflamáveis e/ou líquidos. Esta unidade
deverá ser instalada a pelos menos 10cm de distância de paredes circundantes.
 A unidade deve ser instalada fora do alcance das pessoas; afastada de áreas onde as pessoas possam
passar ou sentar-se.
 Antes de proceder à instalação certifique-se que a área seleccionada pode suportar uma carga mínima de
10 vezes o peso da unidade.
 Na instalação, utilize sempre um cabo de segurança aprovado com capacidade para suportar 12 vezes o
peso da unidade. Esta medida de segurança secundária deverá ser instalada de forma a que nenhuma
parte da instalação possa cair mais de 20cm caso o ponto de apoio principal ceda.
 A unidade deverá ser fixa firmemente. Uma instalação oscilante pode ser perigosa e não deverá ser
efectuada!
 Não cubra os orifícios de ventilação ou a unidade poderá sobreaquecer.
 O utilizador da unidade deverá certificar-se que a instalação é aprovada em termos de segurança e em
termos técnicos por uma pessoa qualificada antes de efectuar a primeira utilização. A instalação deverá
ser inspeccionada todos os anos por um técnico qualificado de forma a certificar-se que a segurança está
assegurada.
DESCRIÇÃO:
1. Lentes ópticas: virar a lente para mudar o foco e obter gobos afiada
2. Refletores cilíndrico rotativo, não toque durante o uso.
3. Suporte de suspensão com 1 parafuso de aperto em ambos os lados para fixar a unidade e um orifício
para aplicação de um gancho de montagem.
4. Ventoinha de grande dimensão para os LED de 10W: não
5. Entrada de corrente eléctrica com tomada IEC com e suporte de fusível integrado, para ligar o cabo de
alimentação fornecido.
6. Saída de alimentação com suporte IEC: pode usar um cabo especial de alimentação IEC para conectar
esta saída com a entrada de alimentação do próximo GALAXY II para fácil ligação em cadeia
7. Microfone
JB SYSTEMS 37/41
®
MANUAL DO UTILIZADOR
tapar!.
GALAXY
PORTUGUÊS
8. Saída DMX: Conector XLR fêmea 3 pinos usada para conectar o GALAXY com a próxima unidade na
cadeia DMX
9. Entrada DMX: Conector XLR macho de 3 pinos usado para ligar cabos DMX universais. Esta entrada
recebe instruções de um controlador DMX.
10. Interruptores DIP, usados para definir o endereço inicial da unidade.
11. ANEL DE SEGURANÇA: Utilizado para prender um cabo de segurança quando a unidade é instalada
em suspensão (ver parágrafo "instalação em suspensão")
12. Conector Jack ¼" utilizado para ligar o controlador opcional CA-8.
13. Saída de 5 pinos, usado para conectar um receptor sem fios opcional, chamado RF-8R.
INSTALAÇÃO ELÉCTRICA + CONFIGURAÇÃO
Importante: A instalação eléctrica deve ser feita apenas por pessoal qualificado, de acordo
com os regulamentos para segurança eléctrica e mecânica no vosso país.
Instalação eléctrica em modo DMX:
 O protocolo DMX é um sinal de alta velocidade usado para controlar equipamento inteligente de luz. É
necessário ligar em série o vosso controlador DMX a todas as unidades conectadas com um cabo
balanceado de boa qualidade
 Ambos os conectores XLR 3 pinos e XLR 5 pinos são usados, mas os XLR 3 pinos são mais populares
porque estes cabos são compatíveis com cabos de áudio balanceados.
Configuração XLR 3 pinos:
Pino 1 = Terra ~ Pino 2 = Sinal negativo (-) ~ Pino 3 = Sinal positivo (+)
Configuração XLR 5 pinos:
Pino 1 = Terra ~ Pino 2 = Sinal negativo (-) ~ Pino 3 = Sinal positivo (+) ~ Pinos
4+5 não são usados.
 Para prevenir comportamento estranho dos efeitos de luz, devido a interferências,
deverá usar uma resistência de 90Ω a 120Ω no final da série. Nunca utilize divisor
de cabo Y, isto simplesmente não funciona!
 Verifique se todas as unidades estão ligadas á corrente.
 Cada efeito de luz na série precisa de ter o seu próprio endereço inicial para saber quais os comandos
do controlador que tem de descodificar. Na próxima secção irá aprender como configurar os endereços
DMX.
Como definir os interruptores DIP para obter o endereço inicial correcto:
Cada um dos primeiros 9 interruptores DIP corresponde a um certo valor DMX:
DIP #1 #2 #3 #4 #5
Valor 1 2 4 8 16
Pode combinar os valores destes interruptores para tornar qualquer endereço inicial entre 1 e 512:
Endereço Inicial = 01  Interruptor 1=ON
Endereço Inicial = 05  Interruptor 1+3=ON
Endereço Inicial = 09  Interruptor 1+4=ON
Endereço Inicial = 13  Interruptor 1+3+4=ON
...
Endereço Inicial = 62  Interruptor 2+3+4+5+6=ON
JB SYSTEMS 38/41
®
MANUAL DO UTILIZADOR
#6 #7 #8 #9 #10
32 64 128 256 não usada
valor: 1
valor: 1+4 = 5
valor: 1+8 = 9
valor: 1+4+8 = 13
valor: 2+4+8+16+32 = 62
