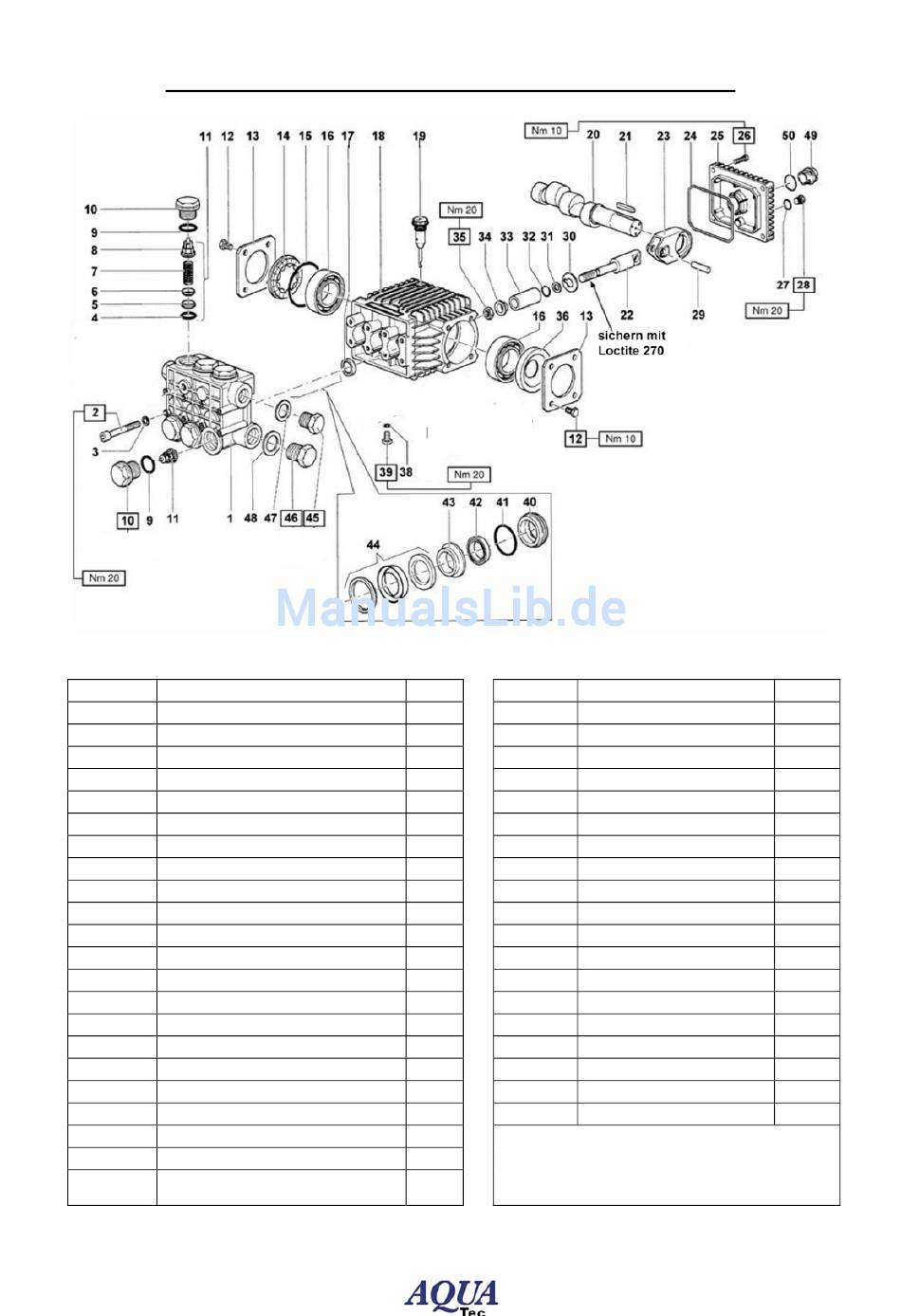

Aquatec DC 400-1 12 Volt Benutzerhandbuch Seite 32

Anzugsmomente und Ersatzteilnummern Hochdruckpumpe
Nr. Beschreibung
1 Pumpenkopf Sondermessing
1 Pumpenkopf Duplexstahl
2 Schraube 8 x 65 galvanisiert
2 Schraube Edelstahl V4A 8 x 60
9 O-Ring
10 Mutter Sondermessing
10 Mutter Edelstahl
11 Kit-1 St. Ventileinheit kpl.Nr. 4-8
12 Schraube 8 x 10
13 Abdeckblech
14 Distanzstück mit Auge
15 O-Ring
16 Lager
17 Kit-3 St.Wellendichtringe
18 Pumpengehäuse
19 Öelstab
20 Kurbelwelle
21 Keil
22 Pleuelstange
23 Pleuelauge
24 O-Ring
25 Deckel
Bei Bestellung von Ersatzteilen bitte unbedingt Serien-Nummer des Pumpenkopfes angeben.
32
Stück Nr.
1 26 Schraube 6 x 18
1 27 O-Ring
8 28 Ablass-Schraube
8 29 Stift
6 30 Rosette
6 31 Ring
6 32 O-Ring
6 33 Plunger
8 34 Sonder- Scheibe
2 35 Hut-Mutter M 8
1 36 Wellendichtring
1 39 Schraube 8 x 16
2 40 Sonder- Scheibe
3 41 O-Ring
1 42 Lp Dichtring
1 43 Sonder- Scheibe
1 44 HP Dichtkit
1 45 Schraube ¼" V4A
3 46 Schraube ½" KS
3 Mutter Nr. 35 muss mit Loctite 2701 gesichert
1 werden. Anziehen der Mutter muss mit
Drehmomentschlüssel erfolgen.
1 Zum lösen die Mutter auf 250° erwärmen.
