Seite 1

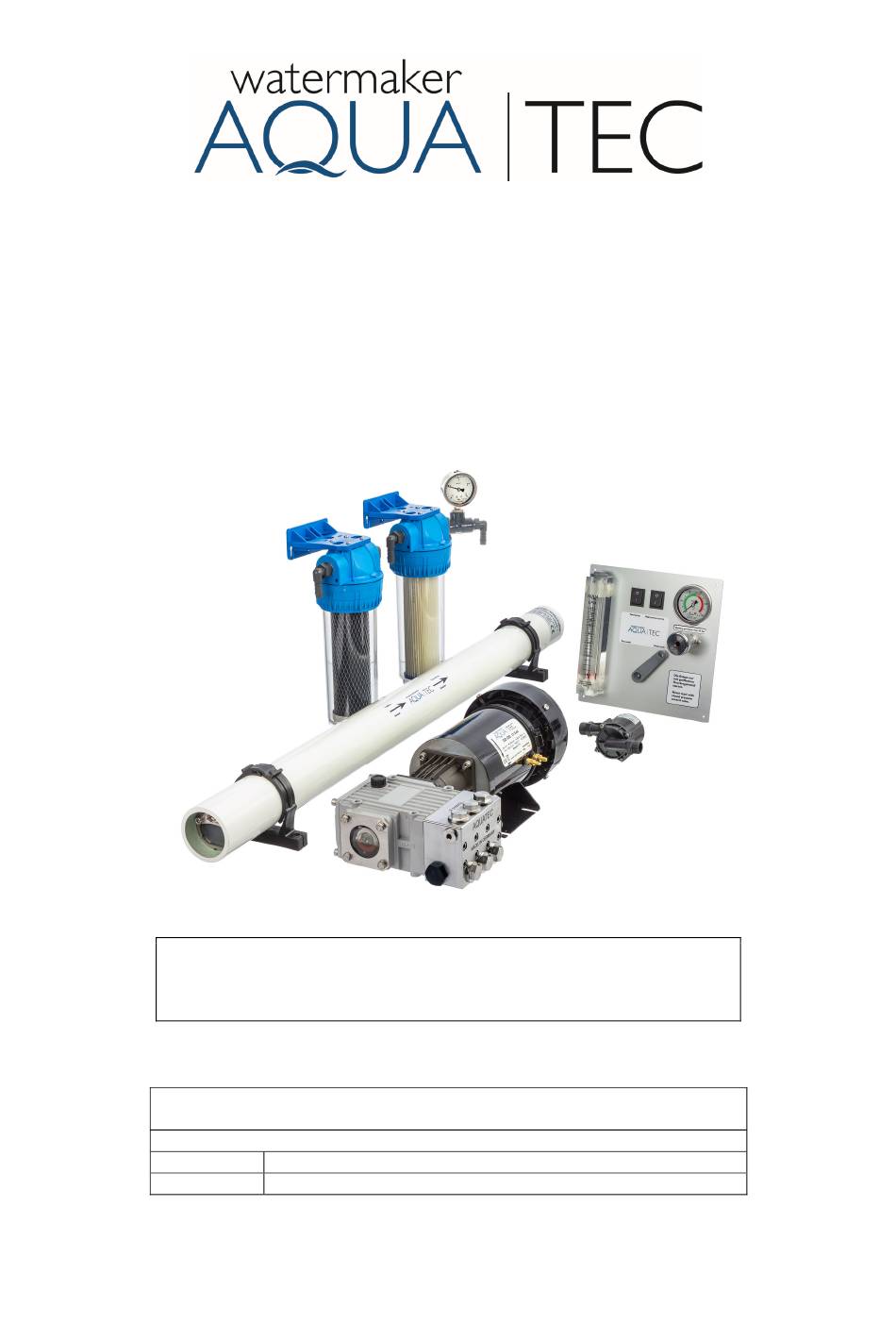

Technisches Handbuch für Installation, Betrieb und Wartung der Modular DD 500, 12 oder 24 Volt Version 65 - 01.2023 Download der aktuellen Version dieser Betriebsanleitung unter: www.aquatec-watermaker.de/downloads.htm AQUATEC- Watermaker Herstellung und Vertrieb durch North-Marine Handels GmbH Papenreye 61, D 22453 Hamburg.
Seite 2
Vielen Dank für Ihre Entscheidung, einen AQUATEC Wassermacher für die Frischwasserversorgung auf Ihrem Boot einzusetzen. AQUATEC Anlagen sind ausschließlich aus hochwertigen Komponenten gefertigt und überzeugen seit Jahren weltweit durch höchste Zuverlässigkeit. Empfehlung zur Nutzung Ihrer Aquatec Umkehrosmoseanlage. Die Anlage möglichst häufig in Betrieb nehmen. Vorzuziehen ist eine tägliche Nutzung gegenüber einer langen Laufzeit einmal in der Woche.
Seite 3
Schäden an Pumpen und Anlagenteilen durch Trockenlauf oder ungenügender Wasserzufuhr sind nicht durch Garantie oder Gewährleistung abgedeckt. Warnung! Aquatec Watermaker sind ausgelegt für eine feste Installation auf Schiffen. Der Betrieb der Anlage ist nur mit sauberem Seewasser zulässig. Warnung! Betreiben Sie ihren Aquatec Watermaker niemals unbeaufsichtigt und überlassen Sie die Bedienung nur eingewiesenen Personen.
Seite 5
Das Prinzip der Umkehrosmose (RO reverse osmosis) Unter Osmose versteht man in Naturwissenschaft und Technik die gerichtete Wanderung von Molekülen durch eine semipermeable Membran. Die chemische und physikalische Beschaffenheit der Membran bestimmt, welche Moleküle sie durchdringen können und welche nicht, daher der Begriff der Semipermeabilität, was so viel wie halbe oder teilweise Durchdringbarkeit bedeutet.
Betriebsanleitung Betreiben Sie Ihren Wassermacher nicht mit unreinem Seewasser in Häfen. Öl, Chlor oder unbekannte Chemikalien zerstören die Membrane. Hinweis! Die R.O. Membrane ist mit einer Lösung konserviert, die eingenommen, Irritationen des Magen– Darmtraktes hervorrufen kann. Deshalb sollte das Produktwasser erst nach 30 Warnung! Minuten Betriebszeit konsumiert werden, zuvor muss es über den Testauslauf verworfen werden.
Seite 7
Flussdiagramm Wasserproduktion Hinweis: Schlauchanschlüsse Hochdruckpumpe sind links, rechts oder diagonal (wie abgebildet) möglich. Zulauf Seewasser unten, Hochdruck oben. Schlauchabmessungen für die Installation siehe unter Spezifikation (5) Druckregelventil (6) Durchflussmesser (7) Bordseitige Druckwasser- Pumpe (8) Förderpumpe (9) Manometer Vordruck (10) Seeventil, bordseitig zu stellen. Die Produktion von Trinkwasser ändert sich mit dem Salzgehalt, der Temperatur des Seewassers und dem Alter der R.O.
Seite 8
Tipp: Ein mitlaufen der Förderpumpe und HP-Pumpe (Drucklos) kann die Frischwasserspülung beschleunigen. Durch die bekannte Pumpenleistung der HP-Pumpe lässt sich die nötige Spülzeit genau anpassen. Leistung HP-Pumpe DD 500 ca. 3,5 Liter/ Minute. Eine Frischwasserspülung der Anlage ist nach jedem Betrieb empfohlen. Sie vermindert biologisches Wachstum in der Membrane und erhält die...
Seite 9
Flussdiagramm Frischwasserspülung. HP-Pumpe immer drucklos!!! (Druckregelventil (5) geöffnet). Die einzige Anwendung mit Arbeitsdruck ist die Erzeugung von Produktwasser. Hinweis! Hinweis: Schlauchanschlüsse Hochdruckpumpe sind links, rechts oder diagonal (wie abgebildet) möglich. Zulauf Seewasser unten, Hochdruck oben. Schlauchabmessungen für die Installation siehe unter Spezifikation (5) Druckregelventil (6) Durchflussmesser (7) Bordseitige Druckwasser- Pumpe...
Seite 10
7) Das sich im Tank befindende Biozid kann nach umlegen von Hahn (4) außenbords geleitet werden. Hierbei beachten, dass die Anlage keine Luft beim entleerten Tank ansaugt. Pumpen abschalten. max. 37 gr. Biozid Menge Biozid DD 500 Für Konservierungszeiten bis zu ca. 2 Monaten ist die Hälfte der Chemikalie ausreichend. Hinweis!
Seite 11
Konservierung der Anlage. (Seite 2 von 2) Tipp: Um evtl. Ablagerungen in den Pumpen zu vermeiden ist es ist von Vorteil nach dem konservieren der Anlage den Hochdruckschlauch am Ausgang der HP-Pumpe abzunehmen und die Anlage noch mal, nun ohne die Membrane mit Süßwasser zu spülen. Hier kann, nach dem abnehmen vom HP-Schlauch, ein normaler 1/2"...
Reinigung der Membrane. Beschreibung: Wenn die Frischwasserproduktion um mehr als 15 % abnimmt sollte die Membrane chemisch gereinigt werden. Reinigungschemikalie Nr. 1 ist alkalisch und Reinigungschemikalie Nr. 2 (Acid) ist eine Säure. Beachten Sie bitte die Gefahrenhinweise auf den Behältern. Warnung! Bei Arbeiten mit Chemikalien benutzen Sie zur eigenen Sicherheit bitte eine Schutzbrille, Atemschutz und Gummihandschuhe.
Einbau Seite 1 Die bereits montierten Membranen können ca. 5 Monate im verschlossenen Druckrohr, am besten kühl, möglichst nicht über 20° Umgebungstemperatur lagern. Wir empfehlen Hinweis! den Wassermacher so bald wie möglich in Gebrauch zu nehmen. Schlauchverbindungen unterhalb der Wasserlinie sind mit jeweils 2 Schlauchschellen zu sichern und sollten regelmäßig überprüft und evtl.
Seite 15
Bei Einbaulage schräge oder vertikal sind die Gehäuse gegen ein verrutschen in den Haltern zu sichern. Einsetzen des Aquatec Druckrohres in den Halter. 1) Druckrohr in den Halter einlegen. 2) Druckrohr kräftig in den Boden des Halters drücken. Schlauchanschlüsse Druckrohr Das Druckrohr ist an den Hochdruckanschlüssen mit Kunststoffkappen verschlossen.
Seite 16
Einbau Seite 3 Hochdruckschlauch, aus einem werden zwei Um Ihnen eine flexible Montage zu erlauben, wird der Hochdruckschlauch in einem 4 Meter langen Stück mit jeweils einem V4A- Hochdruckfitting an den Enden geliefert. Passen Sie bitte die erforderlichen Längen genau an bevor Sie den Schlauch trennen. Verlege- Radius nicht kleiner als 60 mm.
Seite 17
Einbau Seite 4 Endkappen Druckrohres vorhandenen Hochdruck- Anschlussfittings gegen verdrehen mit einem 19 mm Gabelschlüssel halten Hinweis! (nicht nötig bei Endkappen mit Blechsicherung des Fittings, siehe Bild) und die Überwurfmutter vom Hochdruckschlauch mit einem Gabelschlüssel 17 mm mit max. 10 Nm festziehen.
Einbau Seite 5 Anschluss Konzentrat (Brine): Verbinden Sie den Ausgang am Druck-Regelventil in der Bedientafel mit einem bordseitigen Borddurchlass über einen Schlauch 1/2"= 13 mm Innendurchmesser. Dieser Borddurchlass muss über der Wasserlinie liegen und darf nicht verschließbar sein. Das Material für den Borddurchlass darf nicht aus Acetal Warnung! bestehen.
Gesamtlänge in Meter hin und zurück Anschlussdiagramm 12 Volt 1 - Bordnetz- Batterie 2 - Sicherung für die Hochdruckpumpe (DD 500 = 12 V: 60 A 3 - KFZ Sicherung 10 Ampere 4 - Bedientafel 5 - Schalter Förderpumpe 6 - Schalter Relaisansteuerung Hochdruckpumpe...
Seite 20
Tägliche Kontrolle – Wartung – Ölwechsel Wichtig: Tägliche Kontrolle von Ölstand und Zustand vom Öl der Hochdruckpumpe. Beim Auftreten von Kondenswasser im Öl (weißliche /graue Hinweis! Verfärbung durch Dauerbetrieb, warme Umgebung) sofortiger Ölwechsel. Regelmäßig alle Schlauchverbindungen und die HP Pumpe auf Dichtigkeit prüfen. Im Betrieb die gesamte Anlage auf eventuelle Leckagen und gleichmäßigem Lauf prüfen.
Hinweis! Ausbau der Membrane Zum Ausbau der Membrane an den Enden des AQUATEC Druckrohres die Innensechskantschrauben (M6x 20 Anzugsmoment max. 3 Nm) der Halteklammern aus den Endkappen des Druckrohres herausdrehen und die Edelstahl- Halteklammen herausnehmen. Endkappen vor dem herausziehen zum Lösen der evtl.
Fehlersuche Betrieb mit fehlerhafter Anlage ist nicht zulässig und führt zum Ausfall weiterer Komponenten. Warnung! Unruhiger Lauf, pulsieren, schwankender, keiner oder evtl. geringer Arbeitsdruck, schlagender oder stark vibrierender Hochdruck-Schlauch. Anlage entlüften. Eine Frischwasserspülung über die bordseitige Luft in der Anlage. Druckwasseranlage ist oft optimal um vorhandene Luft aus Anlage zu entfernen.
Seite 23
Stromaufnahme nach Spannung OK? Vermutlich verschmutztes oder defekt Ventil HP- Spezifikation zu gering? Pumpe. DD 500 12V = ca.44 Ampere Kohlebürsten (4 Stück) Motor HP-Pumpe festsitzend bzw. DD 500 24V = ca.22 Ampere fehlerhafter Kontakt oder verbraucht. Beachte hierzu vorige Seite. (Motor dreht nicht oder langsam).
Seite 24
Teilediagramm Hochdruckpumpe Typ 1, Kurbelgehäuse Farbe grau Bei Bestellung von Ersatzteilen unbedingt Seriennummer des Pumpenkopfes angeben. Hinweis! Schraube Nr. 16C sichern mit Loctite 243. Anzugsmoment 22.5 Pumpenkopf Hochdruckpumpe Typ 1 Seriennummer: Sxxx 23 24 25 23A 21 20 32 33 30 29 28 27 31 Anzugsmomente: Nr.
Anzugsmomente und Ersatzteilnummern Hochdruckpumpe Typ 2, Kurbelgehäuse Farbe schwarz Bei Bestellung von Ersatzteilen unbedingt Seriennummer des Pumpenkopfes angeben. Hinweis! Kurbelgehäuse Sichern der Mutter Nr. 35 mit Loctite 2701 Nr. 52 ersetzt Nr. 13/14 Nr.13 rechts nur bei Anlagen mit Riemenantrieb ab Jahr 2018/2019 Mutter Nr.
Seite 27
Ersatzteilnummern Hochdruckpumpe Typ 2 Bei Bestellung von Ersatzteilen unbedingt Seriennummer des Pumpenkopfes angeben. Hinweis! Nr. Order Nr. Beschreibung Order Nr. Beschreibung 141565 Ablass-Schraube ¼“ x 9 Pumpenkopf SS 141410 Typ DC320-500-800, DD500, AC65-110 141483 Stift 141411 Typ AC75-135, AC/KC150-190-240 141453 Rosette ss 141554 Schraube Edelstahl V4A 8 x 55...
Seite 28
Exploring Diagramm Druckregelventil Wartung (nur nach Bedarf) beschränkt sich auf reinigen und einfetten vom Gewinde Einstellknopf, Druckstift und O-Ring. Der O- Ring (5), (7,5x2 NBR 70), muss nur bei Undichtigkeit gewechselt werden Um den Druckstift aus dem Ventilkörper zu entnehmen Einstellknopf abschrauben.
Spezifikation / Abmessungen Aquatec Watermaker sind ausgelegt für eine feste Installation auf Schiffen. Der Betrieb der Anlage ist nur mit sauberem Seewasser zulässig. Warnung! Spezifikation – AQUATEC Watermaker DD 500 Durchmesser Borddurchlass 3/4"/ 19 mm empfohlen Borddurchlass bis zur Hochdruckpumpe 1/2“...
Seite 30
Spezifikation / Abmessungen Motor pump unit DD 500...
