Aquatec DC 400-1 12 Volt Benutzerhandbuch Seite 31

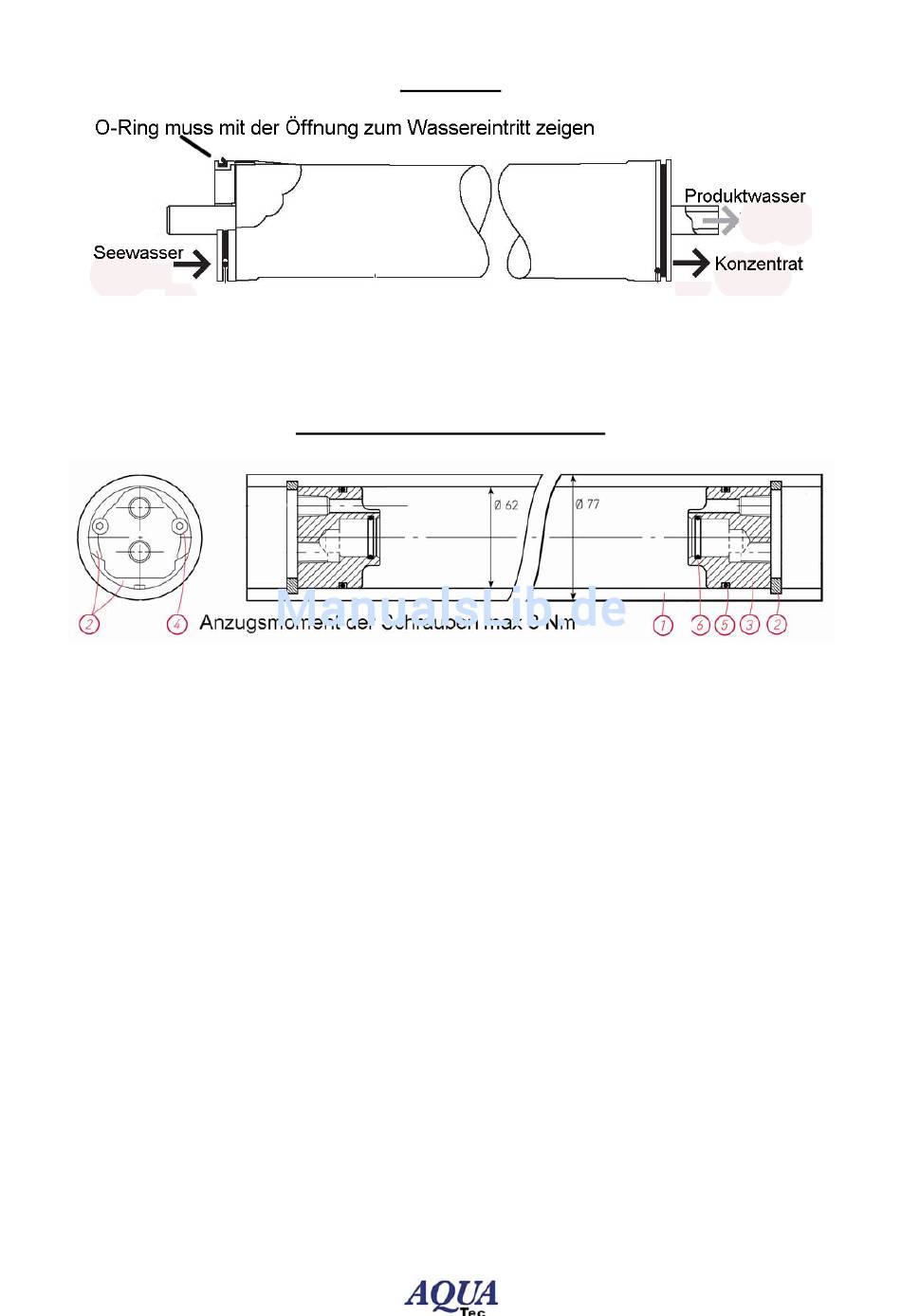

Membrane
Schnittbild durch das Druckrohr
2 je Seite 3 Edelstahl Haltklammern
3 Endkappen
4 Schrauben
5 + 6 O-Ringe
7 Druckrohr
Zum Ausbau der Membrane an beiden Enden die je 2 Schrauben (4) herausdrehen.
Dann die Edelstahl-Halteklammen herausnehmen. Danach durch leichten Zug an
den Edelstahlfittings der Druckschläuche mit leichten seitlichen Bewegungen die
Endkappen aus dem Druckrohr herausziehen.
Das Herausschieben der Membrane muss in Flussrichtung aus dem Druckrohr
geschehen, da der O-Ring der Membrane ein Schieben gegen die Flussrichtung
verhindert.
Beim Einbau ist dem entsprechend die Membrane in Flussrichtung in das Rohr zu
schieben. Vor dem Einbau sind alle O-Ringe mit säurefreiem Silikonfett dünn
einzureiben. Beim Zusammenbau unbedingt die O-Ringe beobachten um eine
Beschädigung zu vermeiden. Vor Einbau der Membrane zuerst die Endkappe auf der
Konzentrat Seite einsetzen um die Membrane dann gegen diese Kappe zu schieben.
