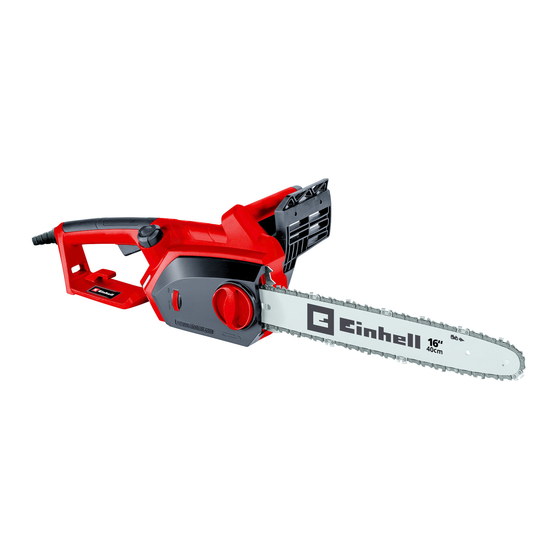

EINHELL GH-EC 2040 Originalbetriebsanleitung
  1. Anleitungen
  2. Marken
  3. EINHELL Anleitungen
  4. Kettensäge
  5. GH-EC 2040
  6. Originalbetriebsanleitung

EINHELL GH-EC 2040 Originalbetriebsanleitung

Elektro-kettensäge
Vorschau ausblenden Andere Handbücher für GH-EC 2040:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

Diese Anleitung herunterladen
D
Originalbetriebsanleitung
Elektro-Kettensäge
SLO
Originalna navodila za uporabo
Električna verižna žaga
H
Eredeti használati utasítás
Elektromos-láncfűrész
HR/
Originalne upute za uporabu
BIH
Električna lančana pila
RS
Originalna uputstva za upotrebu
Električna lančana testera
CZ
Originální návod k obsluze
Elektrická řetězová pila
SK
Originálny návod na obsluhu
Elektrická reťazová píla
4
Art.-Nr.: 45.017.20
Anl_GH_EC_2040_SPK4.indb 1
Anl_GH_EC_2040_SPK4.indb 1
GH-EC 2040
I.-Nr.: 11012
08.05.2017 08:37:00
08.05.2017 08:37:00
