ACB 3WT (bei Verwendung von 3WT ohne Unterspannungsauslöser)
Code
S1
S2
S11
F1
Y1
Netzumschaltsteuergerät 3KC ATC3100
Gerätehandbuch, 10/2013, 3314314103-01
Beschreibung
Hilfsschalter (Status)
Hilfsschalter (Verriegelung)
Alarm-Hilfsschalter (Auslösung)
Hilfsauslöser (Spannungsauslöser) F1
Einschaltmagnet Y1

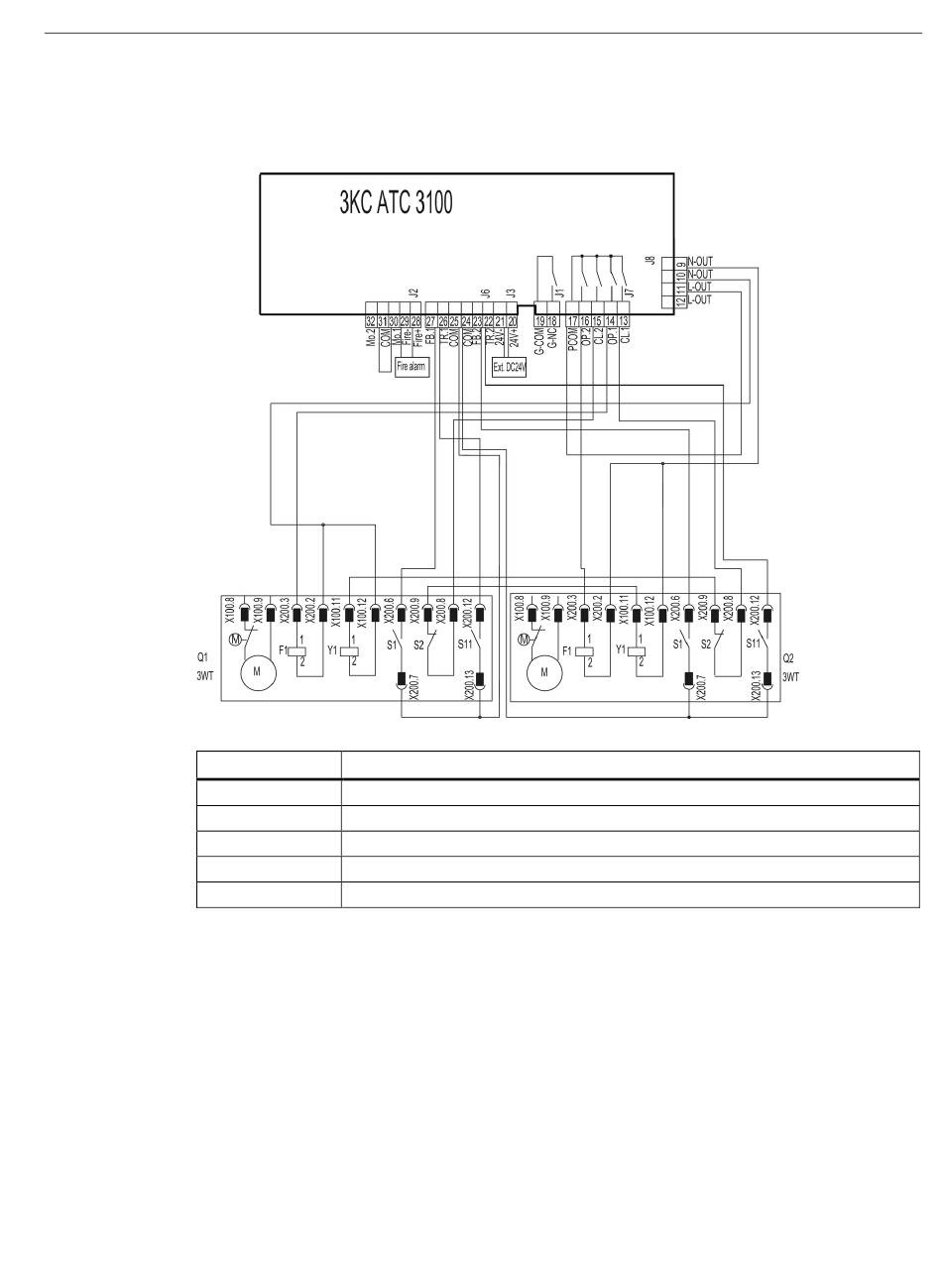

Schaltpläne
7.3 Allgemeiner Anschluss
35
