5.1 Netz/Netz-Umschaltung

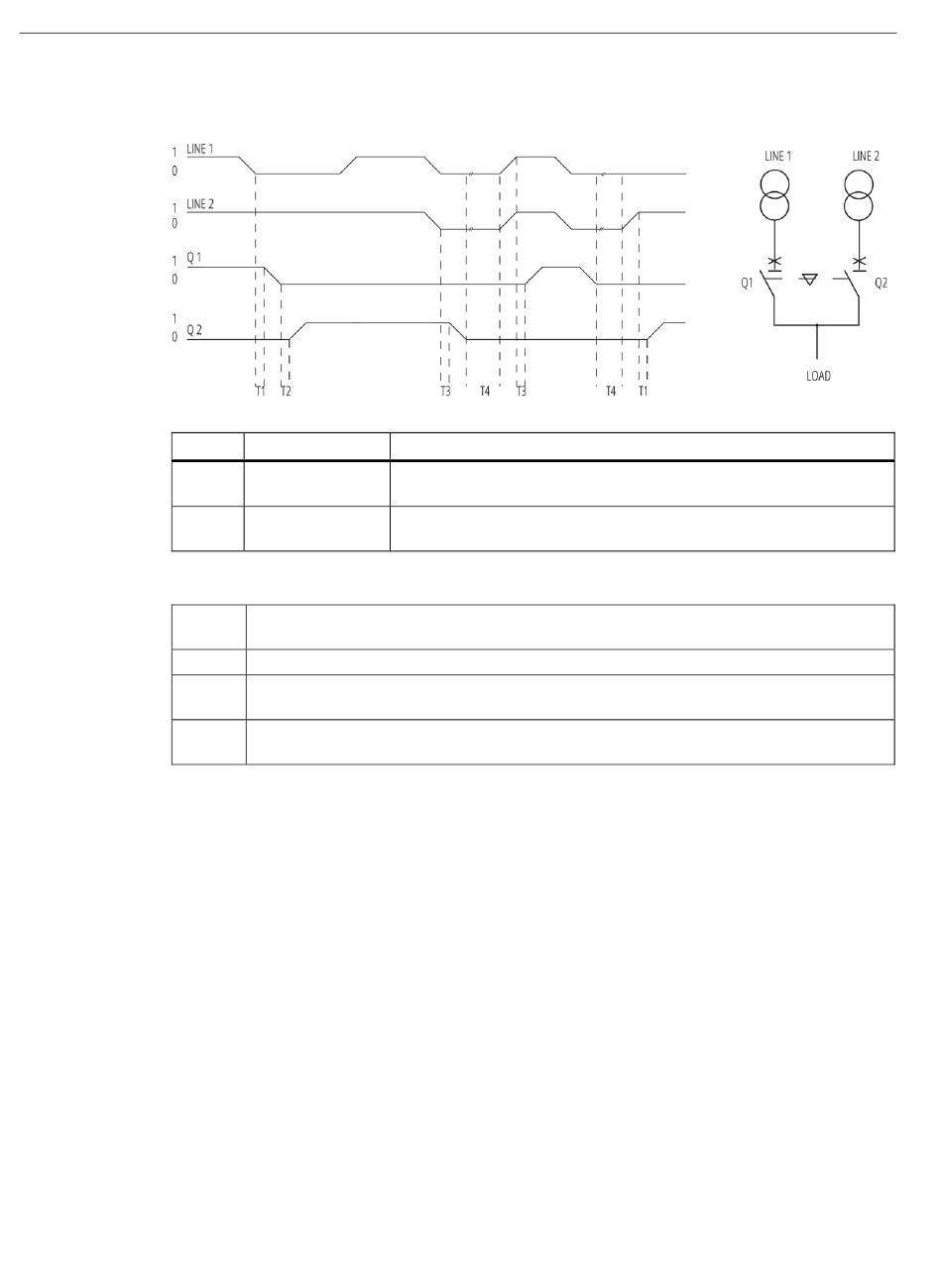

Umschaltung und Rückumschaltung in der Betriebsart automatische Netzumschaltung "AT"
Status
T1
T2
T3
T4
20
Q1/Q2
0
Leistungsschalter
geöffnet
1
Leistungsschalter
geschlossen
Umschaltverzögerung, kann mithilfe des Drehschalters B eingestellt werden (siehe Kapitel
4.3)
Feststehendes Zeitintervall, ca. 500 ms
Rückumschaltverzögerung, kann mithilfe des Drehschalters C eingestellt werden (siehe
Kapitel 4.3)
Falls ein Fehler sowohl in Netz 1 als auch in Netz 2 auftritt, länger als 500 ms
(T4 > 500 ms)
Netz 1/Netz 2
Fehler (Unterspannung, Überspannung oder Phasenausfall) tritt in der
Stromversorgung von Netz 1 oder Netz 2 auf
Stromversorgung von Netz 1 oder Netz 2 befindet sich innerhalb der
vorgegebenen Grenzwerte des Normalbetriebs
Netzumschaltsteuergerät 3KC ATC3100
Gerätehandbuch, 10/2013, 3314314103-01
