Informationen zu Funktionen

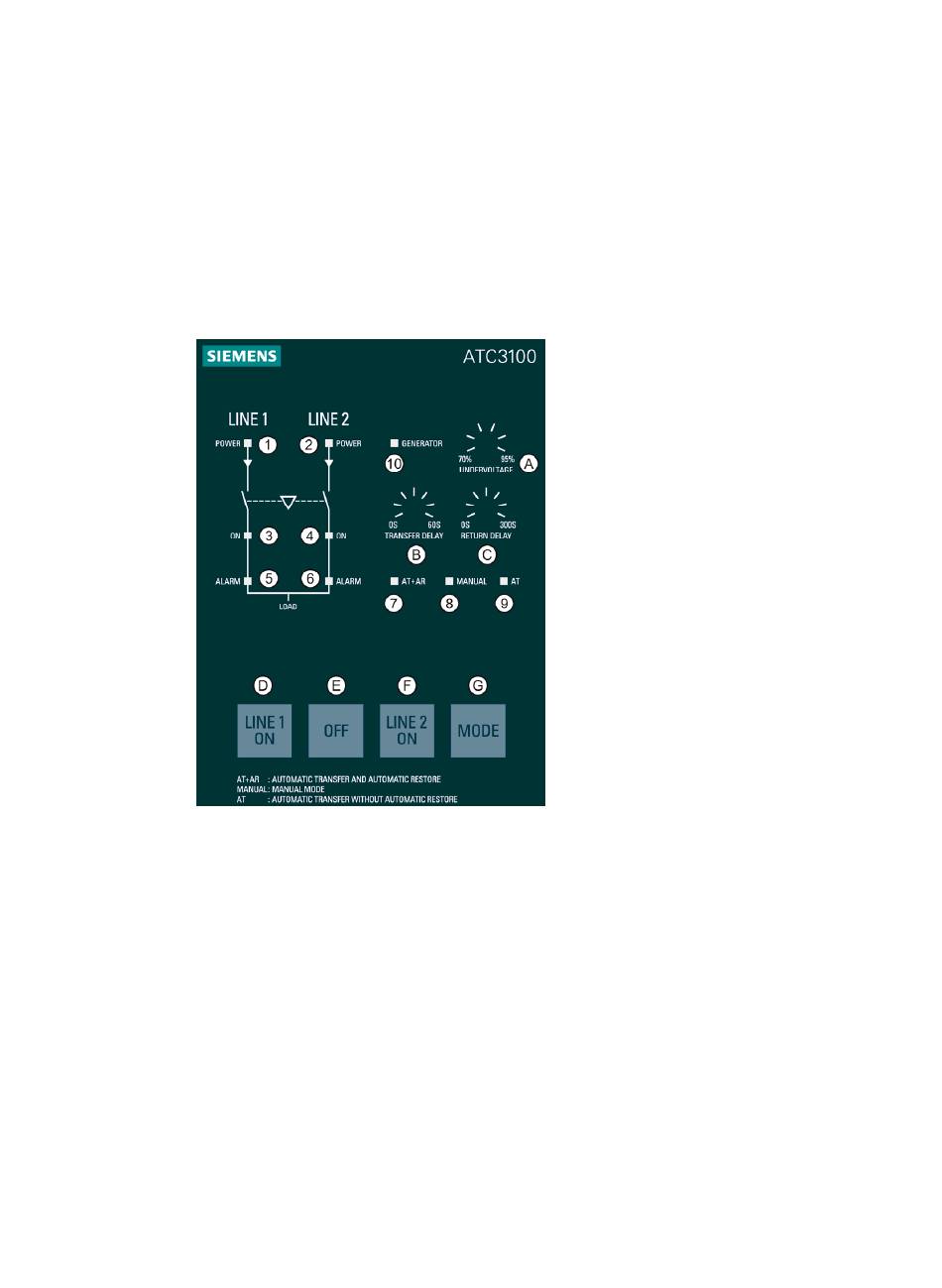

Bedienfeld
● Das Bedienfeld ist mit 10 LEDs ausgestattet, die den Status des Systems anzeigen.
● Von den vier Tasten D-E-F-G (LINE 1 ON - OFF - LINE 2 ON - MODE) wird Taste G zur
Auswahl der Betriebsart gedrückt. Mit den Tasten D, E und F können die
Leistungsschalter in der Betriebsart "MANUAL" manuell bedient werden.
● Die drei Drehschalter A-B-C (UNDERVOLTAGE - TRANSFER DELAY - RETURN
DELAY) sind für Unterspannung, Umschaltverzögerung und Rückumschaltverzögerung
vorgesehen. Drehschalter A wird zur Einstellung des Unterspannungs-Grenzwerts
genutzt, Drehschalter B und C dienen zur Einstellung der Verzögerung bei der
Umschaltung bzw. Rückumschaltung.
● Auf der linken Seite des Bedienfelds befindet sich ein Blockschaltbild, das den Status der
Energiequellen und den Status der Leistungsschalter zum Verbraucher anzeigt.
Netzumschaltsteuergerät 3KC ATC3100
