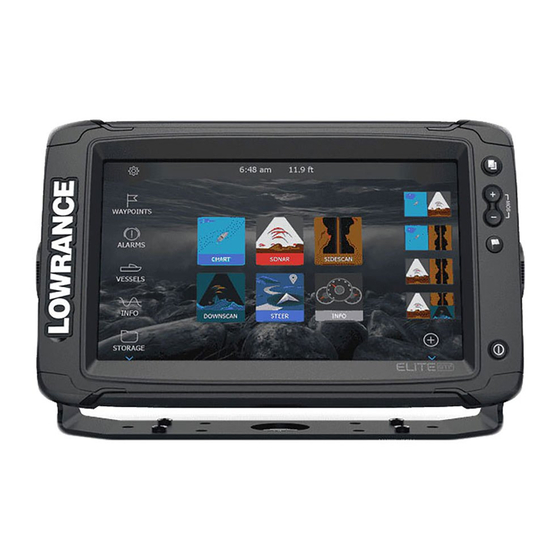

- Seite 1 ELITE Ti2 Installationshandbuch DEUTSCH www.lowrance.com...
-
Seite 3: Haftungsausschluss
Version als offizielle Fassung. Copyright Copyright © 2018 Navico Holding AS. Garantie Eine Garantiekarte wird als separates Dokument mitgeliefert. Bei Fragen rufen Sie die Herstellerwebsite für Ihr Gerät bzw. System auf: www.lowrance.com Vorwort | ELITE Ti² Installationshandbuch... -
Seite 4: Konformitätserklärung
• CE-Kennzeichnung im Rahmen der RED-Richtlinie 2014/53/EU Die entsprechende Konformitätserklärung ist im Abschnitt zu dem Produkt auf der folgenden Website verfügbar: • www.lowrance.com Für den Gebrauch in folgenden EU-Ländern konzipiert AT – Österreich LI – Liechtenstein BE – Belgien LT – Litauen BG –... -
Seite 5: Industry Canada
Warnung: Der Benutzer wird explizit darauf hingewiesen, dass durch jegliche Änderungen oder Modifikationen, die nicht ausdrücklich durch die für die Konformität verantwortliche Partei genehmigt wurden, die Berechtigung des Benutzers zur Nutzung erlöschen kann. Ú Hinweis: Dieses Gerät erzeugt, verwendet und sendet ggf. Radiofrequenzenergie und kann, wenn es nicht gemäß... -
Seite 6: Australien Und Neuseeland
Ihnen übermittelten Datenmengen. Wenden Sie sich im Zweifelsfall an Ihren Dienstanbieter, um sich über Kosten und Einschränkungen zu informieren. Warenzeichen ® Navico ist ein eingetragenes Warenzeichen der Navico Holding AS. ® Lowrance ist ein eingetragenes Warenzeichen der Navico Holding Vorwort | ELITE Ti² Installationshandbuch... -
Seite 7: Informationen Zu Diesem Handbuch
® Bluetooth ist ein eingetragenes Warenzeichen von Bluetooth SIG, Inc. ® Evinrude ist ein eingetragenes Warenzeichen von BRP US, Inc. ® Mercury ist ein eingetragenes Warenzeichen von Mercury. ® ® NMEA und NMEA 2000 sind eingetragene Warenzeichen der National Marine Electronics Association. ®... - Seite 8 Vorwort | ELITE Ti² Installationshandbuch...
-
Seite 9: Inhaltsverzeichnis
Inhaltsverzeichnis 11 Einleitung Lieferumfang Tasten Kartenleser Anschlüsse 15 Installation Installationsrichtlinien Montage der Halterung mit Schnelllösefunktion U-Bügel-Halterungsmontage Paneelmontage 20 Verkabelung Anschlüsse Richtlinien für die Verkabelung Strom und NMEA 0183 Sonar NMEA 2000 28 Software-Einrichtung Erstmaliges Einschalten Software-Einrichtungssequenz Ein-/Ausschalten des Systems Touchscreen-Kalibrierung Das Einstellungs-Dialogfenster System Einstellungen Alarme... - Seite 10 Power-Pole-Anker 48 Zubehör 49 Unterstützte Daten Liste NMEA 2000-fähiger PGNs Unterstützte Datenformate NMEA 0183 55 Technische Daten Elite Ti² 57 Maßzeichnungen ELITE 7Ti² ELITE 9Ti² ELITE 12Ti² Inhaltsverzeichnis | ELITE Ti² Installationshandbuch...
-
Seite 11: Einleitung
Einleitung Lieferumfang ELITE Ti² ELITE Ti² Gerät B1 ELITE 7Ti² Halterungssatz mit Schnelllösefunktion B2 ELITE 9Ti² und 12Ti² U-Halterungssatz Sonnenschutz Netzkabelsatz Adapterkabel Schwinger 7-polig zu 9-polig (im Lieferumfang der Geräte enthalten, die ohne Schwinger geliefert werden) Dokumentation Einleitung | ELITE Ti² Installationshandbuch... -
Seite 12: Tasten
Tasten ELITE Ti² Seitentaste • Einmal drücken, um die Startseite aufzurufen. Mehrmals kurz drücken, um die Favoriten-Seiten durchzugehen. Zoom-Tasten und MOB-Taste • Drücken, um die Ansicht zu vergrößern oder zu verkleinern. • Beide Tasten gleichzeitig drücken, um an der aktuellen Schiffsposition einen MOB-Wegpunkt (Mann über Bord) zu speichern. -
Seite 13: Kartenleser
Kartenleser Eine Speicherkarte kann verwendet werden für: • Kartendaten • Software-Updates • Übertragung von Benutzerdaten • Systemsicherung Ú Hinweis: Keine Dateien auf eine Navigationskarte herunterladen, übertragen oder kopieren. Andernfalls können die Karteninformationen der Navigationskarte beschädigt werden. Die Abdeckung sollte nach dem Entnehmen oder Einlegen einer Karte immer fest geschlossen werden, um das mögliche Eindringen von Wasser zu verhindern. -
Seite 14: Anschlüsse
Anschlüsse ELITE Ti² Strom und NMEA 0183 Die NMEA 0183-Funktion erfordert ein kombiniertes Strom- und NMEA 0183-Kabel (separat erhältlich). NMEA 2000 Sonar Einleitung | ELITE Ti² Installationshandbuch... -
Seite 15: Installation
Installation Installationsrichtlinien Wählen Sie den Einbauort sorgfältig aus, stellen Sie vor dem Bohren oder Schneiden sicher, dass sich keine versteckten elektrischen Leitungen oder andere Teile hinter dem Paneel befinden. Stellen Sie sicher, dass jegliche baulichen Änderungen, welche Sie für den Einbau des HDS Gerätes vornehmen, die Sicherheit und Stabilität des Schiffs nicht beeinträchtigen! Wenn Sie sich unsicher sind, fragen Sie einen qualifizierten Schiffbauer oder einen Monteur für... -
Seite 16: Montage Der Halterung Mit Schnelllösefunktion
Warnung: Eine unzureichende Belüftung und die daraus resultierende Überhitzung des Gerätes kann zu einem unzuverlässigen Betrieb und einer reduzierten Lebensdauer des Gerätes führen. Wird das Gerät Bedingungen ausgesetzt, die den technischen Bestimmungen nicht entsprechen, werden Ihre Garantieansprüche möglicherweise außer Kraft gesetzt. Weitere Informationen zu den technischen Angaben finden Sie in der auf Seite 55. -
Seite 17: Entnehmen Des Geräts Aus Der Halterung
Entnehmen des Geräts aus der Halterung Ziehen und halten Sie den Auslösegriff und entnehmen Sie das Gerät anschließend aus der Halterung. Installation | ELITE Ti² Installationshandbuch... -
Seite 18: Bügel-Halterungsmontage
U-Bügel-Halterungsmontage Platzieren Sie die Halterung am gewünschten Montageort. Stellen Sie sicher, dass am gewünschten Montageort genügend Höhe für das Display in der Halterung verfügbar ist und dass das Display gekippt werden kann. Außerdem muss auf beiden Seiten ausreichend Platz vorhanden sein, um die Knöpfe zu lösen und festzuziehen. -
Seite 19: Paneelmontage
Paneelmontage Nutzen Sie die separate Montageschablone für Anweisungen zur Paneelmontage. Entfernen der Eckklemmen Installation | ELITE Ti² Installationshandbuch... -
Seite 20: Verkabelung
Verkabelung Anschlüsse Informationen zu verfügbaren Anschlüssen und zur Anordnung der Anschlüsse finden Sie unter "Anschlüsse" auf Seite 13. Richtlinien für die Verkabelung Was Sie unbedingt beachten sollten: • Vermeiden Sie ein starkes Abknicken der Kabel. • Verlegen Sie die Kabel nicht auf eine Weise, die ein Eindringen von Wasser in die Anschlüsse ermöglicht. -
Seite 21: Strom Und Nmea 0183
Warnung: Unterbrechen Sie vor Beginn der Installation die Stromversorgung. Wenn die Stromversorgung nicht unterbrochen oder während der Installation hergestellt wird, kann es zu Feuer, einem elektrischen Schock oder schweren Verletzungen kommen. Vergewissern Sie sich, dass die Spannung der Stromversorgung mit dem System kompatibel ist. -
Seite 22: Anschluss Aufgabe
Anschluss Aufgabe + 12 V DC DC negativ Nicht belegt Empfänger A (Rx_A) Ú Hinweis: Zur Nutzung der NMEA 0183-Funktion muss ein kombiniertes Strom- und NMEA 0183-Kabel verwendet werden (separat erhältlich). Stromversorgung Das Gerät ist für den Anschluss an eine 12-Volt- Gleichspannungsanlage konzipiert. -
Seite 23: Stromanschluss (Im Lieferumfang Enthaltenes Kabel)
Sender und Empfänger Gemäß dem NMEA0183-Protokoll kann nur ein Sprecher (Ausgabegerät) an den seriellen Eingang (RX) des Gerätes angeschlossen werden. Je nach Funktionsumfang der Hardware können jedoch bis zu drei Zuhörer (Empfänger) an den Ausgang (TX) des Gerätes angeschlossen werden. Stromanschluss (im Lieferumfang enthaltenes Kabel) Taste Aufgabe... -
Seite 24: Beschreibung
Beschreibung Farbe chlu + 12 V DC DC negativ Schwarz Sicherung Nicht belegt Gelb Sender A (Tx_A) Gelb Sender B (Tx_B) Blau Empfänger A (Rx_A) Orange Empfänger B (Rx_B) Grün Masse (Schirmung) Sonar Unterstützung von: • Sonar/CHIRP-Sonar • DownScan • SideScan •... -
Seite 25: Planen Und Einrichten Eines Nmea 2000-Netzwerks
Anschlussdetails Gerätestecker Anschluss Aufgabe Abschirmung NET-S (+12 V DC) NET-C (DC negativ) NET-H NET-L Planen und Einrichten eines NMEA 2000-Netzwerks Ein NMEA 2000-Netzwerk besteht aus einem Backbone mit Stromversorgung, von dem mehrere Verbindungskabel abgehen, die an NMEA 2000-Geräte angeschlossen werden. Das Backbone muss innerhalb eines Abstands von maximal 6 m (20 ft) der Positionen aller Geräte verlaufen, die angeschlossen werden, normalerweise vom Bug zum Heck. -
Seite 26: Stromversorgung Des Netzwerks
Terminierungsstecker oder ein Gerät mit integriertem Abschlusswiderstand verwendet werden. NMEA 2000-Gerät Verbindungskabel Abschlusswiderstand Stromversorgung Backbone Stromversorgung des Netzwerks Das Netzwerk benötigt eine eigene 12-V-DC-Stromversorgung mit einer 3-A-Sicherung. Für kleinere Systeme: Verbinden Sie den Stromanschluss an einer beliebigen Stelle im Backbone. Bei größeren Systemen muss der Stromanschluss an zentraler Stelle im Backbone angeschlossen werden, um zu gewährleisten, dass der Spannungsabfall im gesamten Netzwerk gleichmäßig erfolgt. - Seite 27 Ú Hinweis: Das NMEA 2000-Netzkabel darf nicht mit denselben Anschlüssen wie die Starterbatterien, der Autopilot-Computer, die Ruderdruckvorrichtung oder anderen Geräten mit hohem Strombedarf verbunden werden. Verkabelung | ELITE Ti² Installationshandbuch...
-
Seite 28: Software-Einrichtung
Software-Einrichtung Erstmaliges Einschalten Wenn das System zum ersten Mal eingeschaltet wird oder das Gerät auf die Werkseinstellungen zurückgesetzt wurde, zeigt das Modul eine Reihe von Dialogen an. Grundlegende Einstellungen nehmen Sie aufgrund der Eingabeaufforderungen dieser Dialoge vor. Sie können weitere Einrichtungen und spätere Änderungen von Einstellungen mit den Dialogen Systemeinstellungen vornehmen. -
Seite 29: Touchscreen-Kalibrierung
Halten Sie die Einschalttaste (Power) gedrückt, um das Gerät auszuschalten. Sie können das System außerdem über das Dialogfeld System Kontrolle ausschalten. Wenn Sie die Einschalttaste loslassen, bevor das Gerät ausgeschaltet ist, wird der Ausschaltvorgang abgebrochen. Touchscreen-Kalibrierung Ú Hinweis: Prüfen Sie vor der Kalibrierung, dass der Bildschirm sauber und trocken ist. -
Seite 30: System Einstellungen
System Einstellungen Boots-Einstellungen Zur Angabe der äußeren Merkmale des Schiffs. Zeit Legt die Ortszeit sowie das Zeit- und Datumsformat fest. Weitere Zur Konfiguration weiterer Einstellungen und dafür, wie Ihr System verschiedene Informationen der Benutzeroberfläche anzeigt. Aktivieren oder Deaktivieren der Funktionen Verwenden Sie diese Option, um Funktionen zu aktivieren oder deaktivieren, die nicht automatisch vom System aktiviert bzw. -
Seite 31: Alarme
Alarme Einstellungen Liste aller im System verfügbaren Alarmoptionen mit den aktuellen Einstellungen. Mithilfe dieser Liste können Sie die Alarmgrenzen aktivieren, deaktivieren und ändern. Alarmton abschalten Die Option Sirene aktiviert (Siren Enabled) muss eingeschaltet sein, damit das Gerät den Summer auslöst, wenn ein Alarmzustand eintritt. - Seite 32 Wenn die Option deaktiviert ist, wird das interne Sonar für kein Gerät als Sonarquelle im Netzwerk aufgeführt. Deaktivieren Sie diese Option für Geräte, die nicht an einen Schwinger angeschlossen sind. DownScan-Overlay Wenn ein DownScan-kompatibler Schwinger an Ihr System angeschlossen ist, können Sie über das reguläre Sonar-Bild DownScan-Bilder legen.
- Seite 33 denselben Wert des vertikalen Abstands zwischen dem Schwinger und der Wasseroberfläche ein, B (positiver Wert). • Für die Tiefe unter dem Schwinger wird der Offset auf 0 gesetzt. Temporäre Daten verwenden von Wählt aus, von welcher Quelle die Temperaturdaten in das NMEA 2000-Netzwerk übertragen werden.
-
Seite 34: Tiefenoffset
Fischerei- Tiefe Palette Modus Flachwasser ≤ 60 Fuß Weißer Hintergrund Frischwasser ≤ 400 Fuß Weißer Hintergrund Tiefes Wasser ≤ 5.000 Fuß Tiefblau Langsam Trolling ≤ 400 Fuß Weißer Hintergrund Schnell Trolling ≤ 400 Fuß Weißer Hintergrund Klares Wasser ≤ 400 Fuß Weißer Hintergrund Eis-Fischen ≤... -
Seite 35: Autopilot-Einstellungen
denselben Wert des vertikalen Abstands zwischen dem Schwinger und der Wasseroberfläche ein, B (negativer Wert). • Für die Tiefe unter dem Schwinger wird der Offset auf 0 gesetzt. Kalibrierung der Wassertemperatur Kalibrierung der Temperatur wird verwendet, um den Wert der Wassertemperatur vom Sonarschwinger aus anzupassen. - Seite 36 pro Fahrt oder Saison aufaddiert und verwendet, um den Verbrauch auf den Instrumentenseiten und im Daten-Fenster anzuzeigen. Zur Nutzung des Programms muss ein Navico Treibstofffluss-Sensor oder ein NMEA 2000-Motoradapterkabel/-gateway mit Navico Treibstoffdatenspeicher im Boot installiert sein. Der Navico Kraftstoffdurchfluss-Sensor benötigt kein separates Treibstoffspeicher-Gerät.
-
Seite 37: Kalibrieren
sollte sich aus der Erfahrung über einen längeren Zeitraum ergeben. Alternativ kann der Schiffsbauer oder der Entwurfsingenieur möglicherweise einen ungefähren Nutzungswert angeben. Ú Hinweis: Wenn der verbleibende Treibstoff mithilfe der Sensoren für den Treibstoffstand ermittelt wird, während Sie unterwegs sind, kann dies aufgrund der Bewegung des Schiffes zu ungenauen Messergebnissen führen. - Seite 38 Beginnen Sie mit vollem Tank, und lassen Sie den Motor wie im Normalbetrieb laufen. Nachdem mehrere Liter verbraucht wurden, sollte der Tank voll aufgetankt und die Option Set to full (Als "Voll" markieren) ausgewählt werden. Wählen Sie die Option Calibrate (Kalibrieren). Legen Sie Actual amount used (Tatsächlich verbrauchte Menge) abhängig von der getankten Treibstoffmenge fest.
-
Seite 39: Wireless-Einstellungen
werden, allerdings ist eine Tankkonfiguration für eine solche Datenquelle über das System nicht möglich. Wireless-Einstellungen Hier finden Sie Optionen für die Konfiguration und Systemeinrichtung der Wireless-Funktion. Weitere Informationen zu WLAN-Einrichtung und -Konnektivität finden Sie in der Betriebsanleitung. WLAN-Konnektivität Das Gerät kann gleichzeitig sowohl als WLAN-Access Point als auch als WLAN-Client eingesetzt werden. -
Seite 40: Netzwerk Einstellungen
Netzwerk Einstellungen Netzwerkinfo Listet grundlegende Netzwerkinformationen auf. Gerätename Die Zuweisung eines Namens ist nützlich in Systemen, in denen mehrere Geräte vom gleichen Typ und von der gleichen Größe verwendet werden. Automatische Konfiguration Mit der Option Automatische Konfiguration wird nach allen Quellen gesucht, die mit dem Gerät verbunden sind. -
Seite 41: Geräteliste
Quellen für die gleichen Daten vorhanden sind und die automatisch ausgewählte Quelle nicht die gewünschte ist. Dämpfung Wenn Daten fehlerhaft oder zu empfindlich scheinen, können Informationen ggf. durch Dämpfung stabilisiert werden. Bei ausgeschalteter Dämpfungseinstellung werden Daten in Rohform ohne angewandte Dämpfung dargestellt. Geräte-Liste Durch Auswahl eines Gerätes in dieser Liste werden zusätzliche Details und Optionen aufgerufen. -
Seite 42: Nmea 2000-Setup
Ú Hinweis: Die folgenden Informationen bedeuten nicht zwangsläufig, dass ein Problem einfach durch eine kleine Anpassung im Netzwerk-Layout oder an den angeschlossenen Geräten und ihrer Aktivität im Netzwerk gelöst werden kann. Rx- und Tx-Fehler weisen jedoch mit großer Wahrscheinlichkeit auf Probleme mit dem physischen Netzwerk hin, die durch Terminierung, die Reduzierung von Backbone- oder Drop- Längen oder die Reduktion der Anzahl von Netzwerkknoten (Geräten) behoben werden können. -
Seite 43: Nmea 0183-Setup
Synchronisierung der Hintergrundbeleuchtung Wählen Sie diese Option, um die Synchronisierung der Displayhelligkeit über die mit demselben Netzwerk verbundenen Geräte zu aktivieren. NMEA 0183-Setup Der NMEA 0183-Port muss so eingerichtet werden, dass er die Geschwindigkeit der angeschlossenen Geräte unterstützt. Er kann so konfiguriert werden, dass er nur die Datensätze ausgibt, die von den Empfangsgeräten benötigt werden. - Seite 44 zur Konfiguration der Anwendung auf dem Gerät einer Drittpartei benötigt werden. Ú Hinweis: Andere MFDs können diese Informationen nicht zurück zum NMEA 0183 decodieren und die Daten als Quelle verwenden. Um Daten gemeinsam zu verwenden, ist zusätzlich eine physische NMEA 2000- oder NMEA 0183-Verbindung erforderlich.
-
Seite 45: Unterstützung Von Drittanbietern
Unterstützung von Drittanbietern SmartCraft VesselView-Integration Wenn ein kompatibles Mercury Marine VesselView-Produkt oder eine kompatible VesselView-Verbindung im NMEA 2000-Netzwerk vorhanden ist, können die Motoren von dem Gerät überwacht und gesteuert werden. Wenn die Funktion auch im Dialogfeld Erweiterte Einstellungen unter Funktionen aktiviert ist: •... -
Seite 46: Yamaha-Motor-Integration
Yamaha-Motor-Integration Wenn ein kompatibles Yamaha-Gateway mit dem NMEA 2000- Netzwerk verbunden ist, können die Motoren von dem Gerät überwacht werden. Wenn die Funktion auch im Dialogfeld Erweiterte Einstellungen unter Funktionen aktiviert ist: • Es wird ein Yamaha-Symbol zur Startseite hinzugefügt – wählen Sie dieses aus, um das Motor-Instrumentenfeld anzuzeigen. -
Seite 47: Power-Pole-Anker
Power-Pole-Anker Power-Pole-Anker, die über die auf Ihrem Schiff installierte C- Monster-Steuerung gesteuert werden können, können auch vom Gerät aus gesteuert werden. Zur Steuerung der Power-Pole-Anker verbinden Sie diese mit dem Gerät mithilfe der Bluetooth- Technologie beider Produkte. Unterstützung von Drittanbietern | ELITE Ti²... -
Seite 48: Zubehör
Zubehör Eine Liste mit aktuell verfügbarem Zubehör finden Sie unter: • www.lowrance.com Zubehör | ELITE Ti² Installationshandbuch... -
Seite 49: Unterstützte Daten
Unterstützte Daten Liste NMEA 2000-fähiger PGNs NMEA 2000 PGN (Empfang) 59392 ISO-Zulassung 59904 ISO Anforderung 60928 ISO Adressforderung 61184 Parameterabfrage/Befehl 65285 Temperatur mit Instanz 65289 Trimmklappen-Insektenkonfiguration 65291 Beleuchtungssteuerung 65292 Warnungen zum Flüssigkeitsstand löschen 65293 LGC-2000-Konfiguration 65323 Abfrage Datenbenutzergruppe 65325 Status neu programmieren 65341 Autopilot-Modus 65480... - Seite 50 127504 AC-Ausgangsstatus 127505 Flüssigkeitsstand 127506 Detaillierter DC-Status 127507 Ladegerätstatus 127508 Akkuladestatus 127509 Wechselrichterstatus 128259 Geschwindigkeit, mit Wasserbezug 128267 Wassertiefe 128275 Distanz-Log 129025 Position, Schnellaktualisierung 129026 COG & SOG, Schnellaktualisierung 129029 GNSS Positionsdaten 129033 Zeit und Datum 129038 AIS Klasse A Positionsbericht 129039 AIS Klasse B Positionsbericht 129040 Erweiterter Positionsbericht der AIS-Klasse B 129041 AIS-Navigationshilfen...
- Seite 51 129810 AIS-Klasse B, "CS", Bericht für statische Daten, Teil B 130074 Routen- und Wegpunkt-Service – Liste, Name und Position von Wegpunkten 130306 Winddaten 130310 Umgebungsparameter 130311 Umgebungsparameter 130312 Temperatur 130313 Feuchtigkeit 130314 Tatsächlicher Druck 130576 Status kleines Boot 130577 Richtungsdaten 130840 Konfiguration Datenbenutzergruppe 130842 SimNet DSC-Meldung 130845 Parameterbearbeitung...
-
Seite 52: Nmea 2000 Pgn (Übertragung)
NMEA 2000 PGN (Übertragung) 61184 Parameterabfrage/Befehl 65287 Insektentemperatur konfigurieren 65289 Trimmklappen-Insektenkalibrierung 65290 Konfiguration der Schaufelradgeschwindigkeit 65291 Beleuchtungssteuerung 65292 Warnungen zum Flüssigkeitsstand löschen 65293 LGC-2000-Konfiguration 65323 Abfrage Datenbenutzergruppe 126208 ISO Befehlsgruppenfunktion 126992 Systemzeit 126996 Produktinformationen 127237 Fahrtrichtungs-/Kurssteuerung 127250 Fahrtrichtung des Schiffs 127258 Magnetische Abweichung 128259 Geschwindigkeit, mit Wasserbezug 128267 Wassertiefe... -
Seite 53: Unterstützte Datenformate Nmea 0183
130312 Temperatur 130577 Richtungsdaten 130840 Konfiguration Datenbenutzergruppe 130845 Parameterbearbeitung 130850 Ereignisbefehl 130818 Daten neu programmieren 130819 Neuprogrammierung anfordern 130828 Seriennummer eingeben 130831 Konfiguration Suzuki-Motor und Speichermedium 130835 Motoreinstellung und Tankkonfiguration 130836 Flüssigkeitsfüllstand-Insect-Konfiguration 130837 Konfiguration Kraftstoffflussturbine 130839 Druck-Insect-Konfiguration 130845 Wetter- und Fischvorhersage sowie Verlauf des barometrischen Drucks 130850 Evinrude Motorwarnungen 130851 Parameter (RC42-Kompass und IS12-Windkalibrierung... - Seite 54 Senden Tx/Rx – Sonar Empfangen Senden Tx/Rx – Kompass Empfangen Senden Tx/Rx – Wind Empfangen Senden Tx/Rx – AIS/DSC Empfangen Ú Hinweis: AIS-Datensätze werden nicht von oder über NMEA 2000 übertragen. Unterstützte Daten | ELITE Ti² Installationshandbuch...
-
Seite 55: Technische Daten
Technische Daten Elite Ti² Display Auflösung 480 x 800 Helligkeit >1200 NIT Touchscreen Single Touch Ablesewinkel in Grad (typischer 50° oben, 60° unten, 70° links/ Wert bei Kontrastverhältnis = 10) rechts Elektrik Versorgungsspannung 12 V DC (min. 10 – max. 17 V DC) Stromverbrauch –... - Seite 56 NMEA 0183 1 Anschluss (über das Netzkabel) Datenkartenlesegerät 1 x Steckplatz (microSD) Kabellos Innen 802.11b/g/n Physikalische Daten Abmessungen (B x H x T) Siehe auch "Maßzeichnungen" auf Seite 57 Gewicht (nur Display) 7-Zoll-Gerät 0,91 kg (2,0 lbs) 9-Zoll-Gerät 1,32 kg (2,9 lbs) 12-Zoll-Gerät 2,2 kg (4,9 lbs) Sicherheitsabstand zum 50 cm...
-
Seite 57: Maßzeichnungen
Maßzeichnungen ELITE 7Ti² 219.50 mm (8.70”) 28.0 mm 36.0 mm (1.10”) (1.42”) 94.0 mm 94.0 mm (3.70”) (3.70”) 117.0 mm (4.60”) ELITE 9Ti² 110.0 mm (4.33”) 285.0 mm (11.22”) 28.0 mm 267.0 mm (10.51”) 46.0 mm (1.10”) (1.81”) 259.0 mm (10.19”) 61.0 mm (2.40”) Maßzeichnungen | ELITE Ti²... -
Seite 58: Elite 12Ti²
ELITE 12Ti² 117.5 mm (4.62”) 351.0 mm (13.82”) 28.0 mm 330.0 mm (13.03”) 53.5 mm (1.10”) (2.11”) 322.0 mm (12.67”) 62.0 mm (2.44”) Maßzeichnungen | ELITE Ti² Installationshandbuch...
