Technische Daten Netzteil Input: 220 - 240 V ~50/60 Hz Output: 23,5 V --- 1.0 A Gerät Batteriezellenart: Lithium-Ionen Gerätespannung: 18 V Geräusch 85 dB (A)* (je nach Leistungseinstellung) * gemessen nach DIN EN 60704-2-1...

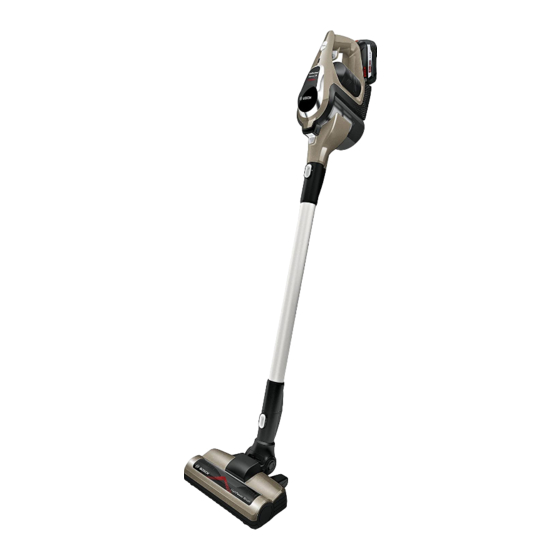

Bestimmungsgemäße Verwendung Es freut uns, dass Sie sich für einen Bosch Staubsauger der Baureihe BSS1A114 "Unlimited" entschieden haben. Bitte verwenden Sie nur das Original Zubehör von Bosch, das speziell für Ihren Staubsauger entwickelt wurde, um das bestmögliche Saugergebnis zu erzielen.
Sicherheitshinweise Sicherheitshinweise Dieser Staubsauger entspricht den anerkannten Regeln der Technik und den einschlägigen Sicherheitsbestim- mungen. Das Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit verringerten physischen, sen- sorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und / oder Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.
Seite 7
Sachgemäßer Gebrauch Vermeiden Sie das Saugen mit Düse und Rohr in Kopf- nähe. =>Es besteht Verletzungsgefahr! Beschädigtes Ladekabel nicht mehr einsetzen und durch Original-Ladekabel ersetzen. Nicht am Anschlusskabel, sondern am Stecker ziehen, um das Ladekabel vom Netz zu trennen. Das Ladekabel nicht über scharfe Kanten ziehen und nicht einquetschen.
Seite 8
Schlag, Brand und/oder schwere Verletzungen ver- ursachen. Bewahren Sie alle Sicherheitshinweise und Anweisun- gen für die Zukunft auf. Diese Sicherheitshinweise gelten nur für Bosch Li-Io- nen-Akkus! Für diese Gerät sind nur Akkus der Serie "Power for ALL" geeignet. Öffnen Sie den Akku nicht.
Seite 9
= Reinigen Sie diese oder tauschen Sie sie gegebe- > nenfalls aus. Verwenden Sie den Akku nur in Verbindung mit Ihrem Bosch Elektrowerkzeug. = Nur so wird der Akku vor gefährlicher Überlastung > geschützt. Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden.
Vor dem ersten Gebrauch Gerät und Saugrohr zusammenste- cken Bild Saugrohr auf den Stutzen des Staubsaugers stecken und verras- ten. Click Saugrohr und Bodendüse zusam- menstecken Bild Click Saugrohr in die Bodendüse ste- cken und verrasten. Achtung! Bodendüse ist nicht geeignet zum Aufsaugen von Kleinteilen wie Scherben, Spielzeug, Steck - nadeln, Büroklammern, usw.
Vor dem ersten Gebrauch Akku und Gerät zusammenstecken Bild Akku über die Führungsschiene in den Staubsauger einsetzen und verrasten. Click Zum Lösen der Verbindung Entrie- gelungsknopf drücken und Akku nach hinten aus dem Gerät ent- nehmen. Achtung! Vor dem ersten Betrieb müssen die Akkus des Staubsaugers min- destens 6 Stunden geladen wer- den.
Vor dem ersten Gebrauch Wandhalterung montieren Der Einsatz der Wandhalterung für das Laden und Aufbewahren des Geräts wird auf Grund der guten Verstaubarkeit empfohlen. Das Laden und Aufbewahren ist al- lerding auch ohne Wandhalterung möglich. Bild Montieren Sie die Wandhalterung in der Nähe einer Steckdose.
Vor dem ersten Gebrauch Zubehöre in der Wandhalterung verstauen Die Zusatzzubehöre können platz- sparend an der montierten Wand- halterung verstaut werden. Bild Die Wandhalterung besitzt zwei Steckplätze zur Aufbewahrung von Zubehören Zubehörverbin- dung (1) und einen Steckplatz zur Aufbewahrung des Saugrohrs (2). Flexible Fugendüse und kurzes Click Saugrohr von unten mit etwas...
Aufladen Akku aufladen Sie haben zwei Möglichkeiten den Akku in Ihrem Gerät zu laden – di- rekt mit dem Ladekabel ( Bild oder in der montierten Wandhalte- rung ( Bild Akku nur mit Ladekabel laden Bild Legen Sie den Staubsauger zum Laden in der Nähe einer Steckdo- se ab.
Aufladen Akku in der Wandhalterung laden Bild Setzen Sie den Staubsauger von oben in die Wandhalterung ein. Die Statusanzeige des Staubsau- gers blinkt während des gesamten Ladevorganges grün. Sobald der Akku komplett geladen ist, leuchtet die Statusanzeige für einige Minuten dauerhaft grün, be- vor sie erlischt.
Aufladen Statusanzeige beim Laden Bild Die Anzeige gibt den Ladezustand des Akkus an. Akku wird geladen. grün Blinkt die Statusanzei- ge grün, wird der Akku geladen. Akku voll aufgeladen grün Leuchtet die Statusan- zeige grün, ist der Akku voll geladen. Störung Akku Blinkt die Statusanzei- ge rot, wird der Akku...
Saugen Gerät einschalten Bild Ein/Aus-Schalter Pfeilrichtung drücken. Im Betrieb leuchtet die Statusanzeige grün. Saugkraft regeln Bild Drücken Sie zusätzlich den Turbo- Taster in Pfeilrichtung, um die Tur- bofunktion zuzuschalten. Die Sta- tusanzeige blinkt grün. Stufe Standard: grün Saugen bei normaler Leistung für normale Reinigungsaufgaben.
Saugen Statusanzeige Betrieb Bild Die LED der Anzeige gibt den Be- triebszustand des Geräts an. Betrieb Stufe Standard grün Leuchtet die Statusan- zeige grün, wird das Gerät im Leistungsmo- dus Standard betrie- ben. Betrieb Stufe Turbo grün Blinkt die Statusanzei- ge grün, wird das Ge- rät im Leistungsmodus Turbo betrieben.
Saugen Saugen mit Zusatzzubehör Bild Zum Entnehmen der Zubehöre Entriegelungsknopf drücken und Zubehör nach unten aus der Wand- halterung ziehen. Nach dem Gebrauch die Zubehöre wieder in der Wandhalterung ver- stauen. Bild Bild Düsen oder kurzes Saugrohr je nach Bedarf auf Saugrohr oder Gerätestutzen stecken: a) Kurzes Saugrohr zum Aufsaugen von größeren Schmutzpartikeln...
Seite 22
Saugen b) Fugendüse zum Absaugen von Fugen und Ecken, etc. Click Profi-Polsterdüse Bild Profi-Polsterdüse in Pfeilrichtung vom kurzen Saugrohr aus der Wandhalterung entnehmen. Profi-Polsterdüse zum Absaugen von Polstermöbeln, Vorhängen, etc. Gerät auf höchstes Leistungsni- veau einstellen. Eventuell emp- fiehlt es sich, die Leistung nied- riger nachzuregulieren je nach Oberflächenbeschaffenheit Polsters.
Saugen Nach Gebrauch Profi-Polsterdüse wieder auf das kurze Saugrohr in die Wandhalterung einsetzen. Zur Reinigung die Profi-Polsterdü- se einfach mit dem Gerät absau- gen. Treppensaugen Bild Beim Saugen auf Treppen kann, zur besseren Erreichbarkeit, das Saugrohr auch demontiert und die Bodendüse direkt am Gerät aufge- steckt werden.
Nach der Arbeit Gerät ausschalten Bild Nach dem Saugen das Gerät aus- schalten. Ein/Aus-Taster in Pfeilrichtung drü- cken. Die Statusanzeige erlischt. Gerät verstauen Bild Gerät auf die Wandhalterung auf- setzen. Um Platz zu sparen wird empfoh- len das Gerät in der Wandhalte- rung zu verstauen.
Nach der Arbeit Saugbehälter entleeren Bild Um ein gutes Saugergebnis zu erzie- len, sollte der Staubbehälter nach jedem Saugvorgang geleert werden, spätestens jedoch dann, wenn der Staub an einer Stelle im Staubbe- hälter die Markierung erreicht hat. Wir empfehlen, den Staubbehälter nicht über die Markierung hinaus zu befüllen, da das zu einer sehr starken Verschmutzung des Filters...
Nach der Arbeit Filtereinheit entnehmen Bild Filtereinheit aus dem Staubbehälter entnehmen Staubbehälter entleeren. Entfernen Sie eventuell vorhande- nen Schmutz unterhalb der Aus- wurföffnung.
Nach der Arbeit Staubbehälter einsetzen Bild Filtereinheit in den Staubbehälter einsetzen, dabei unbedingt auf den richtigen Sitz achten. Staubbehälter in das Gerät einset- zen und hörbar verrasten. Achtung! Sollten Sie beim Einsetzen des Click Staubbehälters einen Widerstand bemerken, überprüfen Sie bitte die Filter auf Vollständigkeit und den richtigen Sitz von Filterein- heit und Staubbehälter.
Demontage Gerät und Saugrohr lösen Bild Zum Lösen des Saugrohres Entrie- gelungsknopf drücken und Saug- rohr nach unten abnehmen. Saugrohr und Bodendüse lösen Bild Zum Lösen der Bodendüse Entrie- gelungsknopf drücken und Saug- rohr aus der Bodendüse ziehen.
Filterpflege Achtung! Die Filterreinigung ist nur bei ab- geschaltetem Gerät möglich. Flusensieb reinigen Bild Das Flusensieb sollte in regelmäßi- gen Abständen gereinigt werden, damit der Staubsauger optimal ar- beitet. Bitte schalten Sie das Gerät aus, um die äußere Filtereinheit zu rei- nigen.
Filterpflege Lamellen-Filter (Motorschutzfil- ter) reinigen Bild Bitte schalten Sie das Gerät aus, um den Lamellen-Filter zu reini- gen. Zur Abreinigung des Lamellen-Fil- ters drehen Sie den Knebel min- destens 3 Mal um 180°. Danach den Lamellenfilter aus der äußeren Filtereinheit entnehmen und Schmutz entleeren.
Filterpflege Lamellen-Filter ausklopfen Bild Bei besonders starker Verschmut- zung kann der Lamellen-Filter auch ausgeklopft werden. Lamellen-Filter dazu aus der äuße- ren Filtereinheit entnehmen und über einer Abfalltonne ausklopfen. Der Lamellen-Filter ist dadurch sofort nach der Reinigung wieder einsetzbar. Achtung! Der Lamellen-Filter darf nicht ausgewaschen werden.
Reinigung der Bodendüse Bodendüse reinigen Vor jeder Wartung Staubsauger aus- schalten bzw. vom Ladekabel tren- nen. Bild a) Bürstenwalze durch Drehen ge- gen den Uhrzeigersinn entrie- geln und seitlich aus der Boden- düse ziehen. b) Aufgewickelte Fäden und Haare mit einer Schere durchschnei- den.
Reinigungshinweise Vor jeder Reinigung des Handstaubsaugers muss dieser aus- geschaltet und vom Ladekabel getrennt sein. Staubsauger und Zubehörteile aus Kunststoff können mit einem handelsüblichen Kunststoffreiniger gepflegt werden. Keine Scheuermittel, Glas- oder Allzweckreiniger ver- wenden. Staubsauger niemals in Wasser tauchen. Technische Änderungen vorbehalten.
Störungen und Kundendienst Störungsbehebung In folgenden Fällen sollten Sie Ihr Gerät sofort außer Betrieb neh- men und den Kundendienst kontaktieren: Wenn Sie versehentlich Flüssigkeit aufgesaugt haben oder Flüs- sigkeit in das Innere des Gerätes gekommen ist. Wenn das Gerät heruntergefallen ist. In diesen Fällen könnte die elektrische Sicherheit des Gerätes nicht mehr gewährleistet sein, auch wenn von außen keine Be- schädigung erkennbar ist.
Zentralwerkstatt für kleine Hausgeräte Trautskirchener Straße 6 – 8 90431 Nürnberg Online Auftragsstatus und viele weitere Infos unter: www.bosch-home.de Reparaturservice, Ersatzteile & Zubehör, Produkt-Informationen: Tel.: 0911 70 440 040 mailto:cp-servicecenter@bshg.com Wir sind an 365 Tagen rund um die Uhr erreichbar.
Statusanzeigen Statusanzeige Ladevorgang Statusanzeige Betrieb Gerätezustand Funktion Statusanzeige Stufe Normal Anzeige leuchtet grün. Stufe Turbo Anzeige blinkt grün. Akkuladung < 20% Anzeige blinkt rot. Akku ist leer Anzeige geht aus. Ladevorgang Anzeige blinkt grün. Akku ist komplett gela- Anzeige leuchtet grün und erlischt nach ca.
Entsorgung "Dieses Gerät ist entsprechend der europä- ischen Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte (waste electrical and electronic equipment - WEEE) gekenn- zeichnet. Die Richtlinie gibt den Rahmen für eine EU- weit gültige Rücknahme und Verwertzung der ALtgeräte vor." Hinweise zur Entsorgung Staubsauger, Akkus, Zubehör und Verpackungen sollen einer um- weltgerechten Wiederverwertung zugeführt werden.
Seite 38
Entsorgung Akkus / Batterien Bitte beachten Sie die Hinweise zum Transport. Intergierte Akkus dürfen zur Entsorgung nur von Fachpersonal entnommen werden. Durch das Öffnen der Gehäuseschale kann der Staubsauger zerstört werden. Um den Akku aus dem Staubsauger zu entnehmen, betätigen Sie den Ein-/Ausschalter solange, bis der Akku vollständig ent- laden ist.
