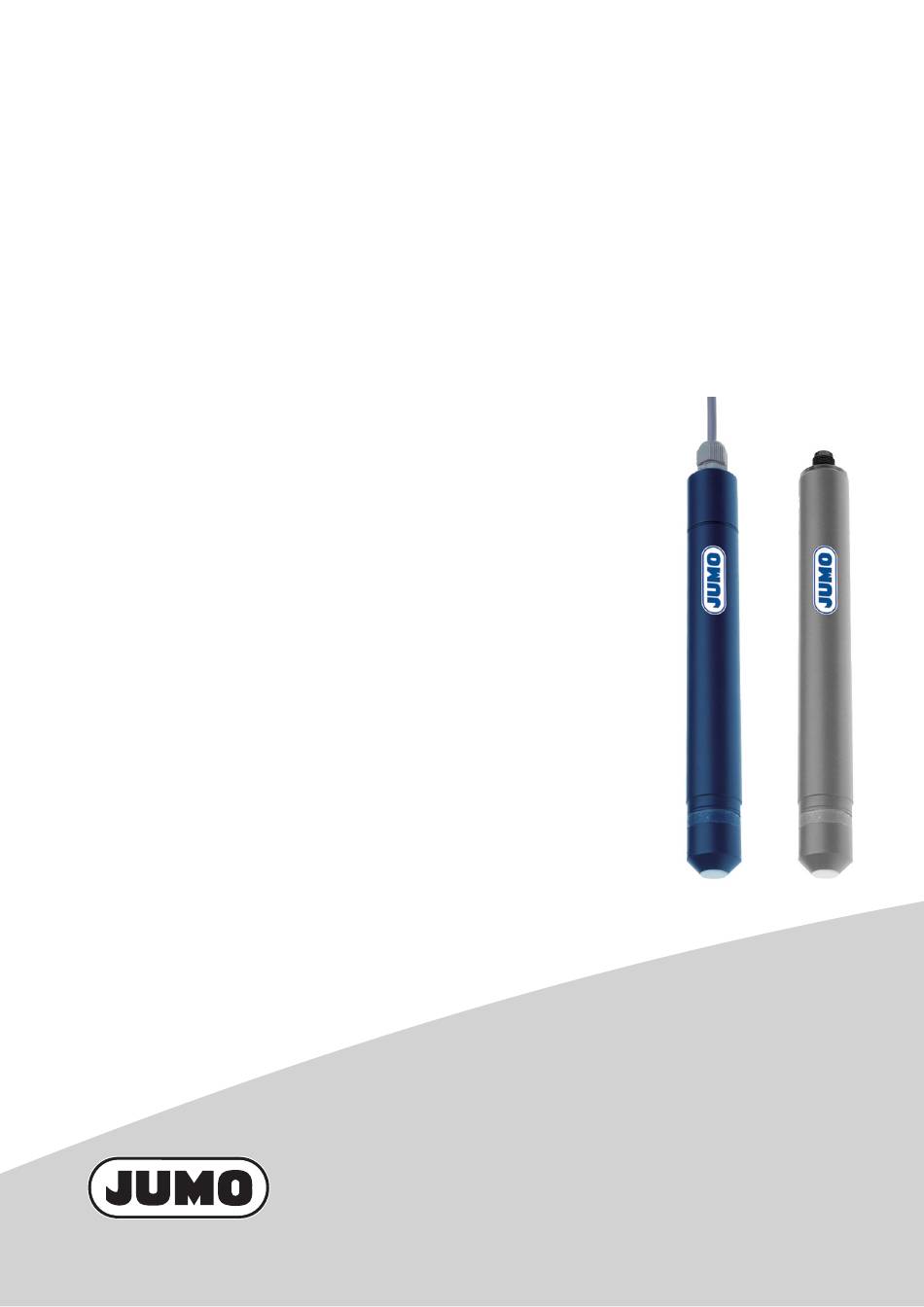

- Seite 1 JUMO tecLine ClO und O Sensoren für Chlordioxid (ClO ) und Ozon (O Typ 202634 Betriebsanleitung 20263400T90Z000K000 V2.00/DE/00585739...
-
Seite 3: Inhaltsverzeichnis
2.6.2 Hinweise für Typen mit hydrophober Membran (202634/45, /50, /60, /65)....11 Geräteausführung identifizieren ........13 Typenschild . - Seite 4 Anschlussbelegung............27 Beispiel einer Messstrecke mit dem Sensor 202634/45 ......28 5.5.1...
- Seite 5 Inhalt China RoHS ........... 57...
-
Seite 6: Einleitung
Einleitung 1 Einleitung Sicherheitshinweise 1.1.1 Allgemein Diese Anleitung enthält Hinweise, die Sie zu Ihrer eigenen Sicherheit sowie zur Vermeidung von Sach- schäden beachten müssen. Diese Hinweise sind durch Zeichen unterstützt und werden in dieser Anlei- tung wie gezeigt verwendet. Lesen Sie diese Anleitung, bevor Sie das Gerät in Betrieb nehmen. Bewahren Sie die Anleitung an ei- nem für alle Benutzer jederzeit zugänglichen Platz auf. -
Seite 7: Beschreibung
Typische Anwendungsbereiche sind die Überwachung von Schwimmbad-, Trink-, Brauch-, Prozess- und Kühlwasser. Die Sensoren mit hydrophober PTFE-Membran (Typen 202634/45, /46, /50 und /60) sind nur in Medien mit Schwimmbad- oder Trinkwasserqualität einsetzbar. Die Sensoren mit chemikalien- und tensidunempfindlicher Membran (Typen 202634/46, /66, /51 und / 61) sind in Medien mit fast allen Wasserqualitäten einsetzbar. -
Seite 8: Geeignete Anzeigegeräte/Messumformer/Regler
Typen 202634/45, /46, /50, / ler für Einheitssignale, PROFIBUS-DP, RS422/485, Datenlogger mittels Options- (Ausgangssignal 4 ... 20 mA) platinen JUMO AQUIS touch S/P modulare Mehrkanalmessgeräte für die alle Typen 202634 Flüssigkeitsanalyse mit integriertem Regler und Bildschirmschreiber, USB-Host, USB- Device, Modbus, PROFIBUS-DP und... -
Seite 9: Sensordetails
2 Beschreibung Sensordetails Typen 202634/45 und /50 Typen 202634/60 und /65 (Ausführung 4 bis 20 mA) (Ausführung Modbus RTU) (12) (11) (13) (10) Ventilöffnung PTFE-Membran Membrankappe Transparente Abdeckung (Schlauchring) Messelektrode Elektrodenfinger (Bezugselektrode) O-Ring Elektrodenschaft mit integrierter Elektronik 2-polige Klemme für Messkabelanschluss... - Seite 10 2 Beschreibung Typen 202634/46 und /51 Typ 202634/61 und /66 (Ausführung 4 bis 20 mA, (Ausführung Modbus RTU, chemikalienunempfindliche Membran) chemikalienunempfindliche Membran) (14) (15) (13) (12) (11) (10) (10) Ventilöffnung Membranhalter (Edelstahl) Membran Membrankappe Transparente Abdeckung (Schlauchring) Messelektrode Elektrodenfinger (Bezugselektrode) O-Ring Gegenelektrode (Edelstahl) (10)
-
Seite 11: Wichtige Hinweise Zum Einsatz
2 bar (Absolutdruck) betrieben werden. Druckschwankungen sind zu vermeiden! 2.6.2 Hinweise für Typen mit hydrophober Membran (202634/45, /50, /60, /65) Die Membranen der Sensoren bestehen aus hydrophobem, mikroporösem PTFE-Material. Diese Sen- soren sollten nur in Wasser mit Trink- oder Schwimmbad-Qualität eingesetzt werden. Keinesfalls sollten im Wasser Tenside (manche Reinigungs- und Desinfektionsmittel enthalten Tenside) enthalten sein. - Seite 12 2 Beschreibung ACHTUNG! Fehlerhafte Messergebisse durch störende Stoffe möglich. Der Einsatz der Sensoren in tensidhaltigen Medien führt zu fehlerhaften Messergebnissen. Für fehlerfreie Messungen dürfen im Messmedium keine Tenside (oberflächenaktive Stoffe z. B. aus Wasch-, Reinigungs- oder Desinfektionsmitteln) enthalten sein. ACHTUNG! Fehlerhafte Messergebisse und Beschädigung der Membrankappen durch schädliche Stoffe möglich.
-
Seite 13: Geräteausführung Identifizieren
Geräteausführung identifizieren 3 Geräteausführung identifizieren Typenschild Lage Das Typenschild ist auf der Oberseite des Sensors aufgeklebt. JUMO GmbH & Co. KG JUMO tecLine ClO2 Fulda, Germany www.jumo.net Sensor für Chlordioxid Typ: 202634/45-20 Messbereich: 0.00...2.00 mg/l F-Nr.: 00000000 00 0 1842 0005 Serien Nr.: 01 01 0002... -
Seite 14: Bestellangaben
3 Geräteausführung identifizieren Bestellangaben Grundtyp 202634 JUMO tecLine ClO2 + O3 Sensoren für Chlordioxid und Ozon Grundtypergänzung Sensor für Chlordioxid, Ausgangssignal 4 bis 20 mA Sensor für Chlordioxid, Ausgangssignal 4 bis 20 mA, chemikalien- und tensidunempfindlich Sensor für Ozon, Ausgangssignal 4 bis 20 mA Sensor für Ozon, Ausgangssignal 4 bis 20 mA, chemikalien- und tensidunempfindlich... -
Seite 15: Zubehör
JUMO-Netzteil-Power für JUMO digiLine hub 00661597 Beim Anschluss von mehreren Sensoren mit digitaler Schnittstelle (Typ 20263x) an den JUMO AQUIS touch S/P wird der JUMO digiLine hub sowie eine externe Spannungsversorgung (z. B. Teile-Nr. 00661597) benötigt. Weite- res Zubehör siehe Typenblatt 202705. - Seite 16 3 Geräteausführung identifizieren Messumformer/Regler für Sensoren mit digitaler Schnittstelle (Typ 202634/60, /61, /65, /66) Bezeichnung Teile-Nr. JUMO AQUIS 500 RS, Typ 202569/20-654-888-888-310-310-23/000 00602275 (weitere Ausführungen siehe Typenblatt 202569) JUMO AQUIS touch S/P siehe Typen- blätter 202580/81...
-
Seite 17: Montage
Montage 4 Montage Hinweise ACHTUNG! Fehlerhafte Messergebisse durch ungeeignete Messumgebung möglich. Der Einsatz der Sensoren ohne Verwendung geeigneter Durchflussarmaturen führt zu fehlerhaften Mes- sergebnissen. Für fehlerfreie Messungen müssen die Sensoren in geeignete Durchflussarmaturen eingebaut wer- den, siehe Kapitel 4.2 „Kombi-Armatur (Typ 202811/10)“, Seite 19... - Seite 18 4 Montage ACHTUNG! Fehlerhafte Messergebisse durch störende Stoffe möglich. Der Einsatz der Sensoren in Medien, die Oxidationsmittel, Reduktionsmittel oder Korrosionsschutzmittel enthalten führt zu fehlerhaften Messergebnissen. Oxidationsmittel, Reduktionsmittel, Korrosionsschutzmittel sowie Stoffe, für die Querempfindlichkei- ten bei den Sensoren bestehen (siehe Angaben in Kapitel 10 „Technische Daten“, Seite 52), sind im Messmedium zu vermeiden.
-
Seite 19: Kombi-Armatur (Typ 202811/10)
4 Montage Kombi-Armatur (Typ 202811/10) 4.2.1 Befestigung der Kombi-Armatur Die Kombi-Arrmatur kann mit 2 handelsüblichen Zylinderschrauben M5 (Ø 5,5 mm; Senkung nach DIN 974-1: Ø 11 mm, 5 mm tief, nicht im Lieferumfang enthalten) durch die Montagebohrungen (1) an einer Wand oder Einbautafel befestigt werden. -
Seite 20: Einbau Des Sensors
4 Montage (12) Verschlussschraube G 1/4 (Öffnung für optionalen Mini-Kugelhahn zur Entnahme von Proben) (13) Indikator für Sensor-Eintauchtiefe (14) Temperaturfühler (15) Schlauchverschraubung für Messwasser-Zulauf, armaturenseitiger Anschluss G 1/4, für Schlauch 6 × 8 (Ø Innen 6 mm, Ø Außen 8 mm) optional 4.2.2 Einbau des Sensors... - Seite 21 4 Montage Einbau ACHTUNG! Undichtigkeit durch unsachgemäßem Einbau Verschmutzungen am Gewinde der Überwurfmutter (4), am Druckring (7), am Stufenbund (8), am O- Ring (9) oder ein verhärteter O-Ring können beim Einbau des Sensors (5) zur Undichtigkeit der Armatur führen. Achten Sie beim Zusammenbau und beim Einbau des Sensors auf Sauberkeit und Funktionsfähig- keit der Komponenten, der O-Ringe und der Gewinde.
-
Seite 22: Durchflussarmatur Für Membranbedeckte Sensoren (Typ 202811/30)
4 Montage Durchflussarmatur für membranbedeckte Sensoren (Typ 202811/30) 4.3.1 Befestigung der Armatur Die Durchflussarmatur kann mit einem optionalen Haltewinkel (Teile-Nr: 00455706) an einer Wand oder Einbautafel befestigt werden. Sensor Haltewinkel (optional) Anschluss G 1/4 für Schlauch Ø 8 mm × 6 mm Armatur Abnehmbares Messgefäß... -
Seite 23: Einbau Des Sensors
4 Montage 4.3.2 Einbau des Sensors Übersicht (10) Sensor Schauglas Überwurfmutter Zuleitung G 1/4 A oder DN 10 Armaturengehäuse Stufenbund 1 Zoll Ableitung G 1/4 A oder DN 10 Druckring O-Ring (10) O-Ring Bestandteil der Durchflussarmatur. Einbau ACHTUNG! Undichtigkeit bei unsachgemäßem Einbau möglich. Verschmutzungen am Gewinde der Überwurfmutter (2) oder den O-Ringen (5, 10) bzw. -
Seite 24: Durchflusswächter Für Desinfektionsmessgrößen (Typ 202811/20)
4 Montage Durchflusswächter für Desinfektionsmessgrößen (Typ 202811/20) 4.4.1 Befestigung des Durchflusswächters Der Durchflusswächter kann mit der im Lieferumfang enthaltenen Rohrklemme PP-40 (2) an einer Wand oder einer Einbautafel befestigt werden. Ø 13.5 39.5 Schlauchverschraubung für Messwasser-Ablauf, Anschluss G 1/4, für Schlauch 6 × 8 (Ø Innen 6 mm, Ø... -
Seite 25: Elektrischer Anschluss
Elektrischer Anschluss 5 Elektrischer Anschluss Sensoren mit Ausgangssignal 4 bis 20 mA (Typen 202634/45, /46, /50, /51) 5.1.1 Allgemeine Anforderungen • Leitungsdurchmesser ca. 4 mm • Aderquerschnitt 2 × 0,25 mm • Signalleitungen getrennt von Kabeln mit Spannungen von > 60 V verlegen •... - Seite 26 5 Elektrischer Anschluss HINWEIS! Mit Sicherungslack geschützte Schrauben dürfen nicht verstellt werden! Eine Beschädigung des Sicherungslackes führt zum Verlust der Herstellergarantie!
-
Seite 27: Sensoren Mit Ausgangssignal Digitale Schnittstelle (Typen 202634/60, /61, /65, /66)
5.2.1 Allgemeine Anforderungen • Anschlusskabel TN 00638333 (1,5 m) bzw. TN 00638337 (5 m) oder TN 00638341 (10 m) für An- schluss an JUMO AQUIS 500 RS oder JUMO AQUIS touch S/P verwenden 5.2.2 Anschlussbelegung Funktion Pin am Flanschstecker M12... -
Seite 28: Beispiel Einer Messstrecke Mit Dem Sensor 202634/45
Die im Schaft des Sensors integrierte Elektronik liefert ein unkalibriertes 4 bis 20 mA-Signal. Das Signal kann mit dem JUMO AQUIS 500 AS oder dem JUMO dTRANS AS 02 oder dem JUMO AQUIS touch S/ P weiterverarbeitet werden. Die Geräte stellen die notwendige Versorgungsspannung zur Verfügung und erlauben die einfache Kalibrierung des Messsystems. -
Seite 29: Inbetriebnahme
(4) Elektrodenspitze (5) Ventilöffnung (6) Ventilabdeckung (7) Membrankappe (8) Membran Abbildungsbeispiel: Typ 202634/45 ACHTUNG! Beschädigung des Elektrodenfingers durch Berühren Bei Berührung und Verschmutzung des Elektrodenfingers (3), (4) kann dieser beschädigt und der Sen- sor damit unbrauchbar werden. Den Elektrodenfinger bei keinem der nachfolgend beschriebenen Arbeitsschritte berühren. Die Ar- beitsschritte genau so durchführen wie beschrieben. -
Seite 30: Erstbefüllung Und Montage Der Membrankappe
6 Inbetriebnahme Erstbefüllung und Montage der Membrankappe 6.2.1 Typen mit hydrohober Membran (202634/45, /50, /60, /65) HINWEIS! Die Standzeit des Bezugselektrolyten beträgt ca. 3 bis 6 Monate. (1) Sensorschaft (2) O-Ring (3) Elektrodenfinger (4) Elektrodenspitze (5) Ventilöffnung (6) Ventilabdeckung (7) Membrankappe... - Seite 31 6 Inbetriebnahme HINWEIS! Für eine korrekte Funktion muss die Membrankappe vollständig auf den Sensor aufgeschraubt wer- den. Den ersten Einschraubwiderstand erzeugt der abdichtende O-Ring (2). Die Membrankappe muss weiter aufgeschraubt werden, bis sie den Schaft (1) des Sensors berührt. ACHTUNG! Beschädigung der Membran durch mechanische Einflüsse Im messbereiten Zustand (voll aufgeschraubte Membrankappe) ist der Abstand zwischen Elektrodenfin- ger (3), (4) und Membran (8) sehr gering.
-
Seite 32: Typen Mit Chemikalienunempfindlicher Membran (202634/46, /51, /61, /66)
6 Inbetriebnahme 6.2.2 Typen mit chemikalienunempfindlicher Membran (202634/46, /51, /61, /66) HINWEIS! Die Standzeit des Bezugselektrolyten beträgt ca. 3 bis 6 Monate. (1) Sensorschaft (2) Elektrodenfinger (3) Ventilöffnung (4) 2 Ventilabdeckungen (5) Membrankappe (6) Membranhalter (7) Membran ACHTUNG! Beschädigung der Membran durch Unter- oder Überdruck Die Membran ist sehr empfindlich. - Seite 33 6 Inbetriebnahme Klopfverfahren: Die gefüllte Membrankappe, wie im nebenstehenden Bild gezeigt, festhalten. Mit dem Sensorschaft gegen die Kappe klop- fen, bis keine Luftblasen mehr aufperlen. Gegebenenfalls verschütteten Elektrolyt nachfüllen. Den schwarzen Schutzschlauch vom Elektrodenfinger abziehen. Mit dem im Lieferumfang enthaltenen Spezialschmirgel nur die Spitze des trockenen Elektrodenfingers (=Messelektrode) reinigen.
-
Seite 34: Mindestanströmung
HINWEIS! Erst nach Ende einer Einlaufzeit geben die Sensoren einen konstanten Wert aus und können dann ka- libriert werden! Einlaufzeit Typ 202634/45, /46, /51, /61, /65, /66 1 Stunde Typ 202634/50 und /60 2 Stunden Am Tag nach der Erstinbetriebnahme sollte die Kalibrierprozedur wiederholt werden. -
Seite 35: Wartung
Wartung 7 Wartung Wechseln des Elektrolyten 7.1.1 Typen mit hydrohober Membran (202634/45, /50, /60, /65) Der Elektrolyt sollte regelmäßig alle 3 bis 6 Monate sowie nach einer Kalibrierung wegen instabi- ler oder zu geringer Messwerte erneuert werden. (1) Sensorschaft (2) O-Ring... - Seite 36 7 Wartung Die Membrankappe (7) auf eine saubere Unterlage stellen und bis zum Rand blasenfrei mit dem im Lieferumfang des Sensors enthalte- nen Elektrolyt füllen. Den senkrecht gehaltenen Schaft des Sensors langsam in die gefüllte Membrankappe eintauchen und auf die Membrankappe aufsetzen. Dann im Uhrzeigersinn den Sensorschaft langsam in die Membran- kappe einschrauben.
-
Seite 37: Typen Mit Chemikalienunempfindlicher Membran (202634/46, /51, /61, /66)
7 Wartung 7.1.2 Typen mit chemikalienunempfindlicher Membran (202634/46, /51, /61, /66) Der Elektrolyt sollte regelmäßig alle 3 bis 6 Monate sowie nach einer Kalibrierung wegen instabi- ler oder zu geringer Messwerte erneuert werden. (1) Sensorschaft (2) Elektrodenfinger (3) Ventilöffnung (4) 2 Ventilabdeckungen (5) Membrankappe (6) Membranhalter (7) Membran... - Seite 38 7 Wartung Mit dem im Lieferumfang enthaltenen Spezialschmirgel nur die Spitze des trockenen Elektrodenfingers (=Messelektrode) reinigen. Hierfür die weiche Unterlage mit dem Spezialschmirgelpapier festhal- ten und mit der Elektrodenspitze des leicht schräg gehaltenen Sen- sors über das Schmirgel fahren. Anschließend den Sensor etwas in seiner Achse drehen und wieder über das Schmirgel fahren.
- Seite 39 7 Wartung Darauf achten, dass die Membrankappe – über den ersten Widerstand des abdichtenden O-Ringes hinaus – fest gegen den Sensorschaft ge- schraubt ist (kein Spalt zwischen Membrankappe und Sensorschaft, siehe Abbildung rechts). Den außen anhaftenden Elektrolyt mit Wasser abspülen. Die zweite Ventilabdeckung ebenfalls in die Nut über die erste Ventil- abdeckung schieben.
-
Seite 40: Wechseln Der Membrankappe
7 Wartung Wechseln der Membrankappe 7.2.1 Typen mit hydrohober Membran (202634/45, /50, /60, /65) Die Membrankappe sollte regelmäßig einmal jährlich sowie nach einer Kalibrierung wegen insta- biler oder zu geringer Messwerte erneuert werden. (1) Sensorschaft (2) O-Ring (3) Elektrodenfinger (4) Elektrodenspitze (5) Ventilöffnung... - Seite 41 7 Wartung Mit dem im Lieferumfang enthaltenen Spezialschmirgel nur die Spitze des trockenen Elektrodenfingers (=Messelektrode) reinigen. Hierfür die weiche Unterlage mit dem Spezialschmirgelpapier festhal- ten und mit der Elektrodenspitze des leicht schräg gehaltenen Sen- sors über das Schmirgel fahren. Anschließend den Sensor etwas in seiner Achse drehen und wieder über das Schmirgel fahren.
-
Seite 42: Typen Mit Chemikalienunempfindlicher Membran (202634/46, /51, /61, /66)
7 Wartung 7.2.2 Typen mit chemikalienunempfindlicher Membran (202634/46, /51, /61, /66) Die Membrankappe sollte unter folgenden Voraussetzungen erneuert werden: • regelmäßig nach Ablauf von einem Jahr Betriebsdauer • wenn trotz vorheriger Kalibrierung zu niedrige oder instabile Messwerte ausgegeben werden (1) Sensorschaft (2) Elektrodenfinger (3) Ventilöffnung (4) 2 Ventilabdeckungen... - Seite 43 7 Wartung Membrankappe entnehmen und die obere der beiden transparenten Ventilabdeckungen mit einem kleinen Schraubendreher o. ä. anheben und aus der Nut nach unten schieben. Die Membrankappe bis zum Rand blasenfrei mit dem im Lieferum- fang des Sensors enthaltenen Elektrolyt füllen. Die gefüllte Membrankappe anheben und von oben gegen eine helle Unterlage betrachten (Durchlicht).
- Seite 44 7 Wartung Darauf achten, dass die Membrankappe – über den ersten Widerstand des abdichtenden O-Ringes hinaus – fest gegen den Sensorschaft ge- schraubt ist (kein Spalt zwischen Membrankappe und Sensorschaft, siehe Abbildung rechts). Den außen anhaftenden Elektrolyt mit Wasser abspülen. Die zweite Ventilabdeckung ebenfalls in die Nut über die erste Ventil- abdeckung schieben.
-
Seite 45: Entfernen Von Kalkablagerungen Auf Der Membrankappe
7 Wartung Entfernen von Kalkablagerungen auf der Membrankappe ACHTUNG! Beschädigung der Membran durch Unter- oder Überdruck Die Membran ist sehr empfindlich. Beim Ab- und Aufschrauben der Membrankappe kann in der Kappe Unter- bzw. Überdruck entstehen, der die Membran beschädigt. Die Anweisungen für das Ab- und Aufschrauben der Membrankappe (Kapitel 7 „Wartung“, Seite 35) genau befolgen. -
Seite 46: Verbrauchsmaterial
7 Wartung Verbrauchsmaterial Ersatzteil-Sets und Elektrolyte Bezeichnung Teile-Nr. Ersatzteil-Set für 202634/45, /50, /60 und /65 (1x Membrankappe, Fein-Schmirgelpapier) 00392331 Ersatzteil-Set für 202634/46 und /66 (1x Membrankappe, Fein-Schmirgelpapier) 00409344 Ersatzteil-Set für 202634/51 und /61 (1x Membrankappe, Fein-Schmirgelpapier) 00441309 Spezial-Elektrolyt für 202634/45, /46, /65 und /66 (100 ml) 00392332 Spezial-Elektrolyt für 202634/50, /51, /60 und /61 (100 ml) -
Seite 47: Kalibrierung
Sensoren (Typ 202811/30)“, Seite 22) oder Kombi-Armatur (siehe Kapitel 4.2 „Kombi- Armatur (Typ 202811/10)“, Seite 19) eingebaut. • Die Einlaufzeit des Sensors (1 Stunde bei den Typen 202634/45, /46, /51, /61, /65, /66; 2 Stunden bei den Typen 202634/50 und /60) ist abgelaufen und der Messwert ist stabil. Vorgehensweise 1. -
Seite 48: Fehler Und Störungen Beheben
Fehler und Störungen beheben 9 Fehler und Störungen beheben Allgemeine Fehlersuche Fehler/Störung mögliche Ursache Behebung vorbeugende Maßnahmen zu geringes oder zu hohes Kalibrierung falsch Kalibrierung nach der DPD- ggf. Sensor häufiger Ausgangssignal des Methode wiederholen siehe kalibrieren Sensors Kapitel 8.2 „Kalibrieren mit einem Anzeige-/Regelge- rät“, Seite 47 zu geringes Ausgangssig-... - Seite 49 Sensors schmutzungen wie Kalk oder Öl. Desinfektions- mittelzutritt zum Sensor ist behindert nur bei den Typen 202634/45, /46, /50 /51 (Ausgangssignal 4 bis 20 mA): Ausgangssignal des Sen- Sensor mit falscher Sensor korrekt anschlies- sors ist „0“ Polung an den...
-
Seite 50: Spezielle Fehlersuche Am Sensor
9.2.2 Prüfung Elektronik Typen mit Ausgangssignal 4 bis 20 mA (202634/45, /46, /50, /51) 1. Membrankappe abschrauben, wie im Kapitel 7 „Wartung“, Seite 35 beschrieben. 2. Elektrodenfinger sorgfältig abspülen, mit sauberem Tuch vorsichtig trocknen. 3. Sensor an Anzeigegerät/Regler anschließen, ca. 5 Min. abwarten. -
Seite 51: Prüfung Messsignal
9 Fehler und Störungen beheben 6. Original-Sensorsignal am Anzeigegerät/Regler ablesen bzw. mit einem Digitalmultimeter messen. 7. Das Sensorsignal sollte gegen den Nullpunkt streben. – Strebt das Sensorsignal dem Wert Null entgegen, ist der Nullpunkt mit großer Wahrscheinlichkeit in Ordnung. – Weicht der gemessene Wert deutlich von Null ab, ist der Sensor zu warten (siehe Kapitel 7 „Wartung“, Seite 35) und die „Prüfung Nullpunkt“... -
Seite 52: Technische Daten
20 mA Einlaufzeit bei Erstinbetriebnahme ca. 1 h Anströmgeschwindigkeit ca. 15 cm/s (entspricht einer Durchflussmenge von ca. 30 l/h beim Einbau in die JUMO-Durchflus- sarmatur (Teile-Nr.: 00392611)) Messbereiche 0,05 bis 0,5 mg/l (ppm) 0,05 bis 2 mg/l (ppm) 0,05 bis 2 mg/l (ppm) -
Seite 53: Sensoren Für Chlordioxid (Clo 2 ) Mit Chemikalienunempfindlicher Membran
Einlaufzeit bei Erstinbetriebnahme ca. 1 h Anströmgeschwindigkeit ca. 15 cm/s (entspricht einer Durchflussmenge von ca. 30 l/h beim Einbau in die JUMO-Durchflussarmatur (Teile-Nr.: 00392611)) Messbereiche 0,05 bis 2 mg/l (ppm) 0,05 bis 2 mg/l (ppm) 0,05 bis 5 mg/l (ppm) -
Seite 54: Sensoren Für Ozon (O 3 )
4 bis 20 mA Modbus RTU Bürde/Stromaufnahme ≤ (U - 7,5 V) ÷ 0,02 A 20 mA Einlaufzeit bei Erstinbetriebnahme ca. 2 h Anströmgeschwindigkeit ca. 15 cm/s (entspricht einer Durchflussmenge von ca. 30 l/h beim Einbau in die JUMO-Durchflussarmatur (Teile-Nr.: 00392611)) -
Seite 55: Sensoren Für Ozon (O 3 ) Mit Chemikalienunempfindlicher Membran
10 Technische Daten Sensortyp 202634/50 202634/60 (Ausgangssignal 4 bis 20 mA) (Ausgangssignal digitale Schnittstelle) Messbereiche 0,05 bis 0,5 mg/l (ppm) 0,05 bis 2 mg/l (ppm) 0,05 bis 2 mg/l (ppm) 0,05 bis 10 mg/l (ppm) 0,05 bis 10 mg/l (ppm) 0,05 bis 20 mg/l (ppm) Auflösung 0,001 mg/l bei MB 0,5 mg/l... -
Seite 56: Auflösung
Einlaufzeit bei Erstinbetriebnahme ca. 1 h Anströmgeschwindigkeit ca. 15 cm/s (entspricht einer Durchflussmenge von ca. 30 l/h beim Einbau in die JUMO-Durchflussarmatur (Teile-Nr.: 00392611)) Messbereiche 0,05 bis 2 mg/l (ppm) 0,05 bis 2 mg/l (ppm) 0,05 bis 10 mg/l (ppm) 0,05 bis 10 mg/l (ppm) Auflösung... -
Seite 57: China Rohs
China RoHS 11 China RoHS... - Seite 58 11 China RoHS...
