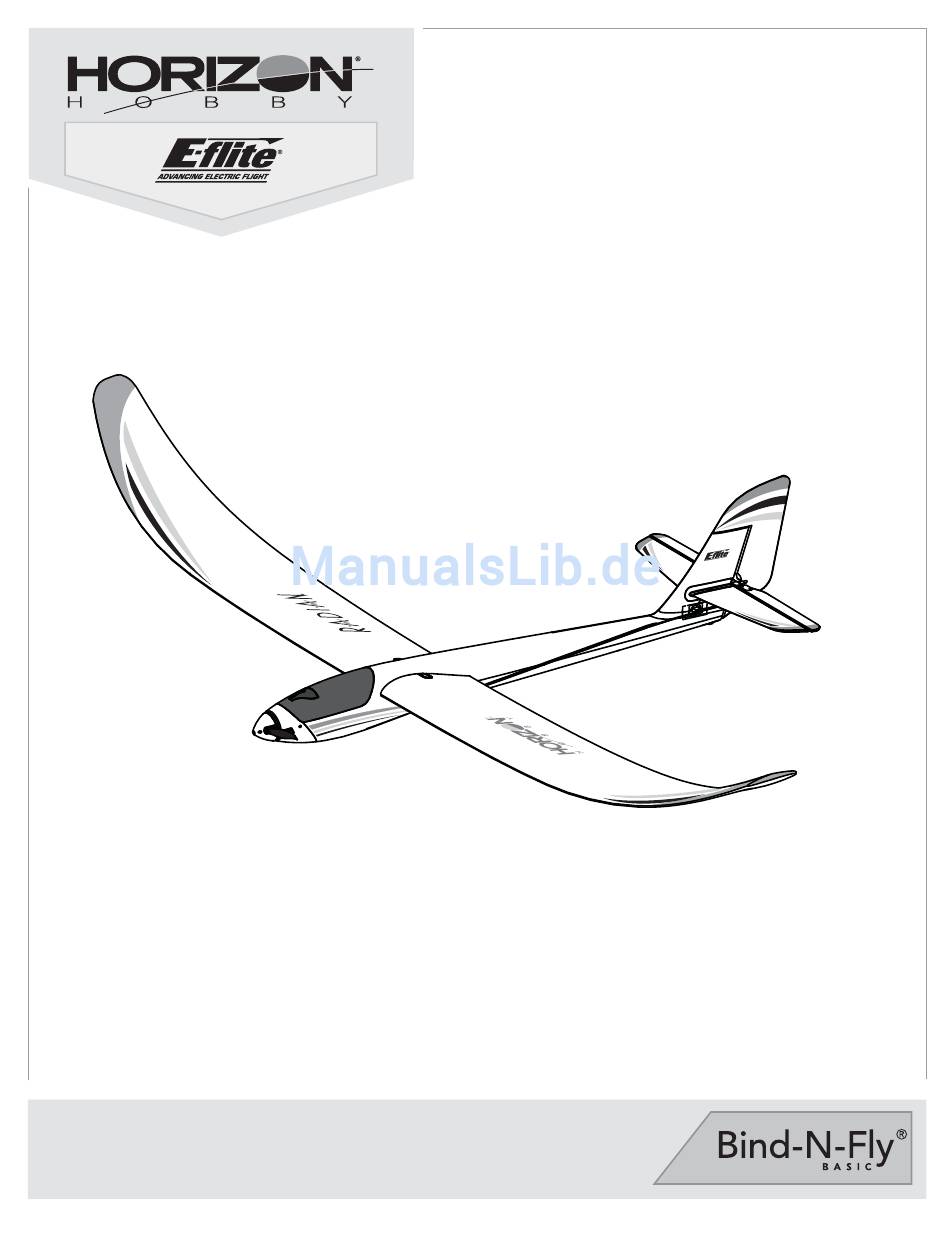

- Seite 1 Radian Instruction Manual Bedienungsanleitung Manuel d’utilisation Manuale di Istruzioni www.modellmarkt24.ch www.modellmarkt24.ch...
-
Seite 2: Begriffserklärung
Dieses Produkt ist nicht für den Gebrauch durch Kinder ohne direkte Aufsicht eines Erwachsenen vorgesehen. Versuchen Sie nicht, das Produkt ohne Zustimmung von Horizon Hobby, LLC zu zerlegen, mit nicht-kompatiblen Komponenten zu verwenden oder beliebig zu verbessern. Dieses Handbuch enthält Sicherheitshinweise sowie Anleitungen zu Betrieb und Wartung. -
Seite 3: Inhaltsverzeichnis
Lieferumfang Quick Start Information Leerer Acro Modellspeicher Servo Reverse: Senderein- Seitenruder: Reverse stellungen Höhenruder: Reverse Querrruder: Reverse Reversieren Sie NICHT das Gas Dual Rates: 100% / 70% Hi Rate Low Rate (große Ausschläge) (kleine Ausschläge) Dual Rate =12mm =9mm =12mm =9mm =40mm =25mm... -
Seite 4: Vor Dem Fliegen
Vor dem Fliegen Entnehmen und überprüfen Sie alle Teile. Binden Sie das Flugzeug an den Sender. Lesen Sie die Anleitung sorgfältig durch. Stellen Sie sicher, dass die Anlenkungen freigängig sind. Laden Sie den Flugakku. 10 Führen Sie mit dem Sender einen Steuerrichtungstest durch. Montieren Sie das Flugzeug vollständig. -
Seite 5: Einstellungen Der Ruderhörner Und Servoarme
Montage Fortsetzung Montage der Tragfl ächen 1. Schieben Sie den Flächenverbinder (A) in den Rumpf. 2. Schieben Sie die rechte und linke Tragfl äche auf den Flächenverbinder bis die Fassung im Rumpf eingeschoben ist. 3. Sichern Sie mit den beiden Schrauben (B) die Tragfl äche am Rumpf. Demontieren Sie in umgekehrter Reihenfolge. -
Seite 6: Binden Von Sender Und Empfänger
Binden von Sender und Empfänger Die Bindung ist der Prozess, bei dem der Empfänger darauf programmiert wird, Wenn sich der Empfänger an den Sender anbindet, dann leuchtet den GUID-Code (global eindeutigen Kenncode) eines einzelnen, spezifi schen das orangefarbene Licht auf dem Empfänger durchgängig und Senders zu erkennen. -
Seite 7: Einsetzen Des Akkus Und Armieren Den Reglers
Einsetzen des Akkus und armieren den Reglers Akkuauswahl Wir empfehlen den E-fl ite 1300mAh 11.1V 3S 20C Li-Po Akku (EFLB13003S20). Weitere Akkus können Sie der optionalen Teileliste entne- hmen. Sollten Sie einen anderen Akku als einen der aufgeführten verwenden, sollte dieser im gleichen Bereich der Kapazität, Abmessungen und Gewicht des EFlite Akkus liegen. -
Seite 8: Der Schwerpunkt (Cg)
Der Schwerpunkt (CG) Der Schwerpunkt wird von der Tragfl ächenvorderkante an der Flügelwurzel gemessen. Der Schwerpunkt wurde mit dem empfohlenen LiPo Akku nahezu in der Mitte des Akkufaches eingesetzt. 2-1/2 inches (63mm) nach hinten von der Tragfl ächen- vorderkante an der Flügelwurzel gemessen. -
Seite 9: Tipps Zum Fliegen Und Reparieren
Tipps zum Fliegen und Reparieren Bitte beachten Sie lokale Vorschriften und Gesetze bevor Sie sich ein Gelände HINWEIS: Sollte ein Crash bevorstehen, reduzieren Sie WARNUNG: zum Fliegen suchen. das Gas und Trimmung vollständig. Ein nicht beachten Bei Bodenber- könnte zu zusätzlichen Schäden am Rumpf, Regler und ührung des Motor führen. -
Seite 10: Checkliste Nach Dem Flug
Checkliste nach dem Flug Trennen Sie den Flugakku vom Regler/ESC (notwendig zur Sicherheit Reparieren bzw. ersetzen Sie beschädigte Bauteile. und Akkuhaltbarkeit). Lagern Sie den Flugakku gesondert vom Flugzeug und überwachen Schalten Sie den Sender aus. Sie die Aufl adung des Akkus. Entfernen Sie den Flugakku aus dem Flugzeug. -
Seite 11: Problemlösung
Problemlösung Problem Mögliche Ursache Lösung Das Fluggerät re- Das Gas befindet sich nicht im Leerlauf, und/oder die Steuerungen mit Gassteuerknüppel und Gastrimmung auf niedrigste Einstellung agiert nicht auf Gas- Gastrimmung ist zu hoch zurücksetzen eingaben, aber auf Gas-Servoweg ist niedriger als 100% Sicherstellen, das der Gas-Servoweg 100% oder mehr beträgt andere Steuerungen Gaskanal ist reversiert (umgedreht) -
Seite 12: Garantie Und Service Informationen
Umgang verhindert und Unfälle mit Verletzungen und Beschädigungen vermieden werden. Garantiezeitraum Exklusive Garantie Horizon Hobby LLC (Horizon) garantiert, dass dasgekaufte Produkt frei von Material- und Montagefehlern ist. Der Garantiezeitraum Fragen, Hilfe und Reparaturen entspricht den gesetzlichen Bestimmung des Landes, in dem das Produkt Ihr lokaler Fachhändler und die Verkaufstelle können eine Garantiebeurteilung... -
Seite 13: Kontakt Informationen
25337 Elmshorn, Deutschland Konformitätshinweise für die Europäische Union EFL Radian BNF Basic (EFL4750) Horizon LLC erklärt hiermit, dass dieses Produkt konform zu den essentiellen Anforderungen der R&TTE und EMC Direktive. Eine Kopie der Konformitätserklärung ist online unter folgender Adresse verfügbar : http://www.horizonhobby.com/content/support-render-compliance. - Seite 14 E-fl ite Rumpf ohne Kabinenhaube Radian BNF - Fuselage nu Fusoliera vuota: Radian BNF EFL4702 Wing with spar: Radian BNF E-fl ite Tragfl äche mit Holm: Radian BNF Radian BNF - Aile avec clé Ala con longherone: Radian BNF EFL4703 Decal Sheet: Radian BNF Dekoborgen: Radian BNF Radian BNF - Planche de décoration...
- Seite 15 © 2015 Horizon Hobby, LLC. E-fl ite, DSM, DSM2, DSMX, the DSMX logo, Bind-N-Fly, Z-Foam, ModelMatch, EC3, Celectra and the Horizon Hobby logo are trademarks or registered trademarks of Horizon Hobby, LLC. The Spektrum trademark is used with permission of Bachmann Industries, Inc.
