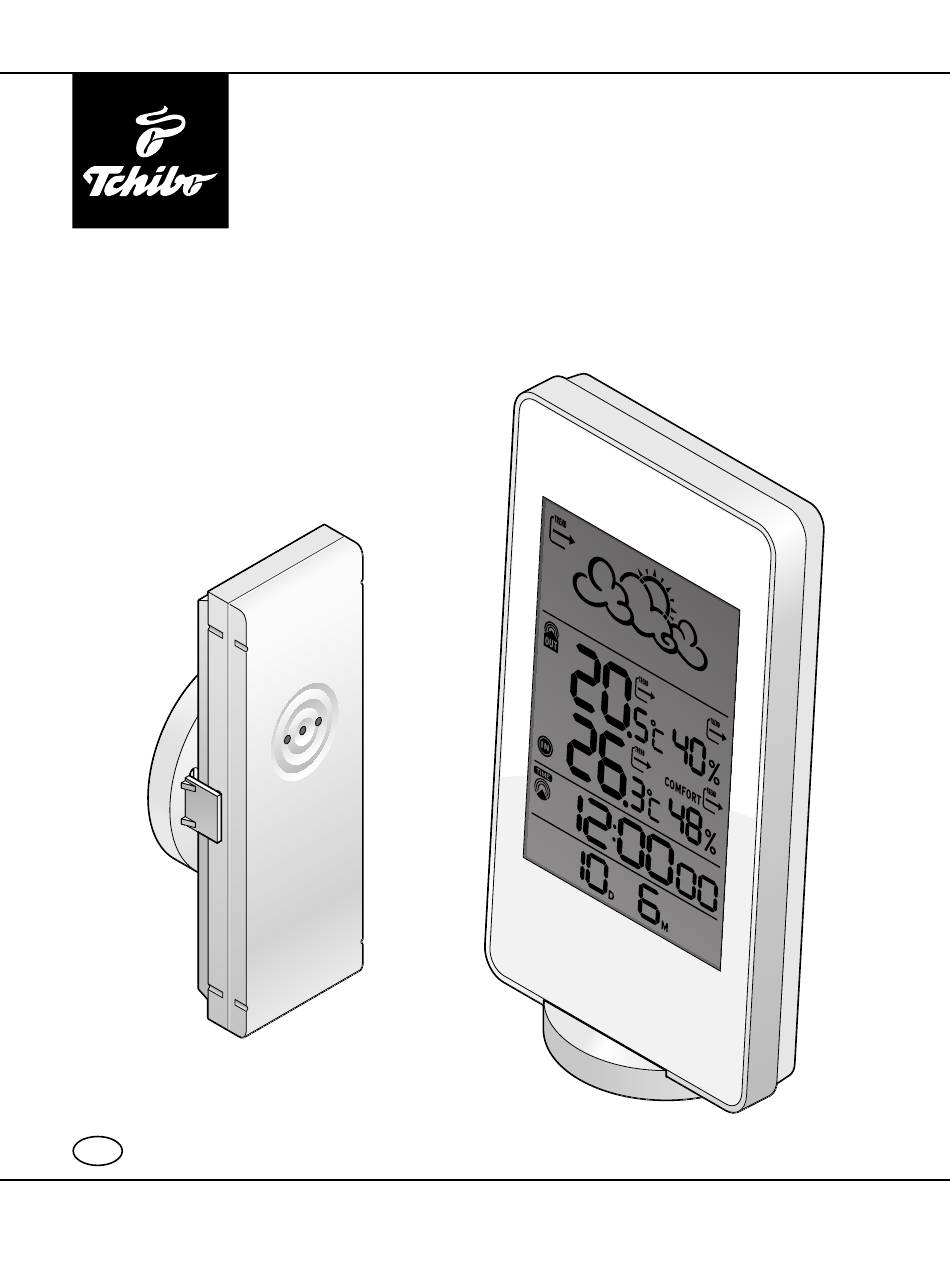

- Seite 1 Funk-Wetterstation Bedienungsanleitung und Garantie Tchibo GmbH D-22290 Hamburg · 88125AB3X4VI · 2016-03...
-
Seite 2: Ihr Tchibo Team
Wetterdaten von draußen an die Basisstation im Haus. Die Basisstation zeigt die gemessenen und übertragenen Werte übersichtlich an und informiert Sie über den aktuellen Wettertrend der nächsten Stunden. Wir wünschen Ihnen viel Freude mit Ihrer neuen Wetterstation. Ihr Tchibo Team www.tchibo.de/anleitungen... -
Seite 3: Inhaltsverzeichnis
Sicherheitshinweise Auf einen Blick (Lieferumfang) 10 Inbetriebnahme 13 Modus wählen 14 Wetterdaten ablesen 19 Uhrzeit, Datum und Wecker 27 Wetterstation aufstellen 30 Störung / Abhilfe 32 Technische Daten 33 Konformitätserklärung 34 Entsorgen 35 Garantie 36 Tchibo Service Center und Kundenberatung... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Lesen Sie aufmerksam die Sicherheitshinweise und benutzen Sie den Artikel nur wie in dieser Anleitung beschrieben, damit es nicht versehentlich zu Verletzungen oder Schäden kommt. Bewahren Sie diese Anleitung zum späteren Nachlesen auf. Bei Weitergabe des Artikels ist auch diese Anleitung mitzugeben. Verwendungszweck Die Wetterstation zeigt verschiedene Wetterdaten wie Tempe- ratur und relative Luftfeuchtigkeit aus der direkten Umgebung... - Seite 5 • Sollte eine Batterie ausgelaufen sein, vermeiden Sie Kontakt mit Haut, Augen und Schleimhäuten. Spülen Sie ggf. die betroffenen Stellen mit Wasser und suchen Sie umgehend einen Arzt auf. VORSICHT – Sachschäden • Schützen Sie die Basisstation und den Außensensor vor Staub, Stößen, extremen Temperaturen und direkter Sonneneinstrahlung.
-
Seite 6: Auf Einen Blick (Lieferumfang)

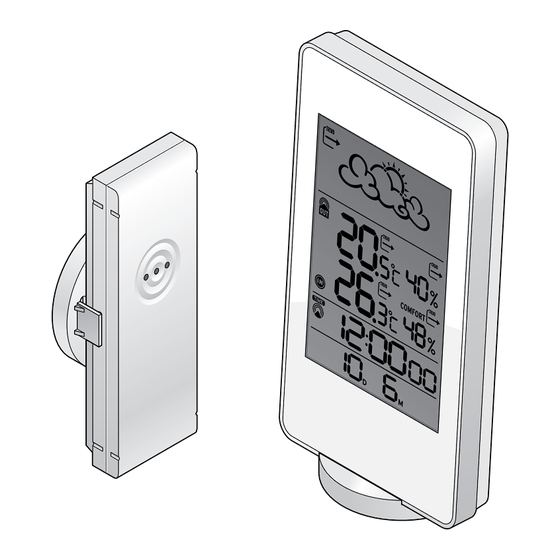

Auf einen Blick (Lieferumfang) ußensensor Basisstation Display Halter Standfuß ohne Abbildung: • Befestigungsmaterial • 4x Batterien LR03(AAA)/1,5 V... - Seite 7 Display Wettertrend Wetterprognose Funk-Empfangs - symbol Außen sensor Außentemperatur und rel. Feuchtig- Batterieanzeige keit + Trend Außensensor Batterieanzeige Innentemperatur Basisstation und rel. Feuchtig- keit + Trend Funk-Empfangs- symbol Uhrzeit Uhrzeit Datum/ Alarmzeit Funk-Empfangssymbol Außen- Funk-Empfangssymbol sensor / Werte Außenbereich Uhrzeit Batterieanzeige AM / PM Vormittag / Nachmittag Höchsttemperatur-Alarm...
- Seite 8 ußensensor Basisstation Batterie- fach Taste alarm Taste mem Taste mode Taste Taste Batteriefach Taste Modus Funktion Bedienung alarm Zeit Alarmzeiten anzeigen kurz drücken Zeit Alarmzeiten einstellen ca. 3 Sekunden gedrückt halten Temperatur für den Temperaturalarm kurz drücken höchsten und niedrigsten Wert anzeigen Temperatur für den Temperaturalarm ca.
- Seite 9 Taste Modus Funktion Bedienung Temperatur höchste und niedrigste kurz drücken gemessene Werte für Temperatur und Luftfeuchtigkeit anzeigen Temperatur gespeicherte Werte löschen ca. 3 Sekunden gedrückt halten mode Temperatur Temperatureinheit zwischen ca. 3 Sekunden °C und °F wechseln gedrückt halten Zeit Anzeige zwischen Uhrzeit + kurz drücken Sekunden und Uhrzeit +...
-
Seite 10: Inbetriebnahme
Inbetriebnahme Entfernen Sie die Schutzfolie vom Display der Basisstation. • Nehmen Sie zuerst den Außensensor in Betrieb, erst danach die Basisstation. Während der Inbetriebnahme sollten beide Geräte nahe beieinander sein (max. 1 m). • Verwenden Sie keine Akkus; diese erzeugen nicht die benötigte Spannung. - Seite 11 2. Basisstation – Batterien einlegen 1. Schieben Sie den Batteriefachdeckel auf der Rückseite nach unten ab. 2. Legen Sie 2 Batterien des Typs LR03/1,5 V wie abgebildet ein. Beachten Sie dabei die Polarität (+/–). Im Display der Basisstation erscheinen kurz alle Anzeigen. 3.
- Seite 12 Ist der Empfang nicht möglich, werden in der Anzeige daneben Striche (––) statt Werte angezeigt. In diesem Fall ändern Sie die Position der beiden Geräte. Stellen Sie sie beispielsweise dichter zusammen (max. 1 m während der Inbetriebnahme / max. Reichweite: 50 m im offenen Gelände bei empfangenem Funksignal;...
-
Seite 13: Modus Wählen
Der Empfang des Zeitsignals dauert zwischen 2 und 10 Minu ten. Nach erfolgreichem Empfang leuchtet das Funk-Empfangs- symbol dauerhaft. Ist der Empfang nicht möglich, leuchtet im Display. In dem Fall ändern Sie die Position der Basisstation. Stellen Sie sie beispielsweise dichter an ein Fenster. Halten Sie Taste ca. -
Seite 14: Wetterdaten Ablesen
Wetterdaten ablesen Wetterprognose Im obersten Feld sehen Sie eine Wetterprognose für die nächsten 12–24 Stunden. Sie wird aus Luftdruck-, Temperatur- und Luftfeuchtigkeit-Änderungen ermittelt. Folgende Wetterprognosen kann die Wetterstation anzeigen: heiter bis heiter bewölkt Regen wolkig starker starker Regen Schneefall Schneefall Der Pfeil zeigt die Tendenz des Luftdrucks an: steigend unverändert... - Seite 15 Temperatur und Luftfeuchtigkeit Im zweiten Feld finden Sie die Werte für … … Temperatur und Luftfeuchtigkeit im Außenbereich ( ) und … Temperatur und Luftfeuchtigkeit im Innenbereich ( ). Der Pfeil zeigt die Tendenz von Temperatur und Luft - feuchtigkeit an: steigend unverändert fallend...
- Seite 16 Einstellungen im Temperaturmodus vornehmen Drücken Sie so oft Taste oder , bis das Symbol blinkt und ein Signalton ertönt. Das Gerät ist jetzt im Temperaturmodus. Sie können die folgenden Einstellungen vornehmen. Temperatureinheit (°C/°F) wechseln Sie können zwischen den Einheiten Grad Celsius (°C) und Grad Fahrenheit (°F) wechseln.
- Seite 17 5. Halten Sie alarm ca. 3 Sekunden gedrückt. Die Ziffern der Außentemperatur blinken (wenn der Alarm ausgeschaltet ist, blinkt dort OFF). 6. Stellen Sie mit oder die gewünschte Höchst- bzw. Tiefsttemperatur in Schritten von 0,5 ° ein. Halten Sie die Taste gedrückt, um den Wert im Schnelllauf zu ändern.
- Seite 18 Gemessene Höchst- und Tiefsttemperaturen Die Wetterstation speichert die gemessenen Höchst- und Tiefsttemperaturen. Drücken Sie jeweils kurz mem, um zwischen der Anzeige „Aktuelle Temperatur und Luftfeuchtigkeit“, „Tiefst temperatur und -luftfeuchtigkeit“ (Anzeige: MIN) „Höchsttemperatur und -luftfeuchtigkeit“ (Anzeige: MAX) zu wechseln. Gespeicherte Werte löschen Halten Sie mem für ca.
-
Seite 19: Uhrzeit, Datum Und Wecker
Uhrzeit, Datum und Wecker Die Basisstation empfängt die Uhrzeit über eine eingebaute Antenne vom amtlichen deutschen Sender DCF77. Der Sender befindet sich in Mainflingen, in der Nähe von Frankfurt am Main. Er sendet über Langwelle 77,5 kHz in einem Umkreis von etwa 1500 km. - Seite 20 Einstellungen im Zeitmodus vornehmen Drücken Sie so oft Taste oder , bis das Symbol blinkt und ein Signalton ertönt. Das Gerät ist jetzt im Zeitmodus, Sie können die folgenden Einstellungen vornehmen. Uhrzeit/Datum-Anzeige einstellen 1. Wählen Sie mit oder den Zeitmodus. Das Symbol blinkt.
- Seite 21 Sie können außerdem bestimmen, ob neben der Uhrzeit das Wochentagskürzel oder die Sekunden angezeigt werden. Drücken Sie so oft Taste mode, bis die gewünschte Anzeige erscheint. Wenn rechts oben ZONE eingeblendet wird, bedeutet das, dass hier ggf. eine abweichende Uhrzeit einer anderen Zeitzone angezeigt wird.
- Seite 22 1. Wählen Sie mit oder den Zeitmodus. Das Symbol blinkt. Drücken Sie so oft Taste mode, bis ZONE eingeblendet wird. Halten Sie mode ca. 3 Sekunden gedrückt, bis anstelle der Uhrzeit 0:00+ im Display blinkt. 4. Drücken Sie , um pro Tastendruck 30 Minuten Zeitabweichung dazuzurechnen, oder , um jeweils 30 Minuten abzuziehen.
- Seite 23 Weltzeiten-Übersicht Bedenken Sie, dass in den verschiedenen Ländern unter- schiedliche Regeln zur Sommerzeit gelten und deshalb die hier angegebenen Zeiten abweichen können. Zeitdifferenz Stadt - 12 (kleinere Inseln) - 11 Honolulu Los Angeles Denver Chicago, Mexiko City New York, Toronto Rio de Janeiro, Buenos Aires London Paris, Rom, Berlin, Hamburg...
- Seite 24 Weckzeit einstellen Sie können zwei verschiedene Weckzeiten einstellen: für Wochentagalarm: Zur Alarmzeit ertönt montags bis freitags das Alarmsignal. für Einzeltagalarm: Das Alarmsignal ertönt nur für den einzelnen Tag und wird am nächsten Tag nicht wiederholt. Zusätzlich zu diesen Weckzeiten können Sie einen Eis-Alarm PRE-AL aktivieren.
- Seite 25 5. Drücken Sie bzw. , um die Minuten einzustellen. Bestätigen Sie mit alarm. Halten Sie die Taste gedrückt, um den Wert im Schnelllauf zu ändern. Im Display erscheint wieder das Datum und dazu das Symbol für den aktivierten Alarm. Eis-Alarm hinzufügen Sie können zwischen 15 und 90 Minuten einstellen, die Sie früher geweckt werden wollen, wenn die Temperatur unter 0 °C sinkt.
- Seite 26 Alarmsignal ausschalten Drücken Sie alarm, um das Alarmsignal auszuschalten. Wenn Sie den Alarm nicht ausschalten, ertönt er für 2 Minuten und dann wieder nach 8 Minuten. Dies wiederholt sich maxi - mal 3 Mal. Alarm aktivieren / deaktivieren 1. Wählen Sie mit oder den Zeitmodus.
-
Seite 27: Wetterstation Aufstellen
Wetterstation aufstellen Basisstation Für die Basisstation haben wir einen Standfuß mitgeliefert. Für die Wahl des Standortes beachten Sie: • Platzieren Sie die Basisstation möglichst nahe an einem Fenster. • Halten Sie mindestens 2 m Abstand zu Störquellen, wie Fernsehgerät oder Computer. •... - Seite 28 Außensensor Für den Außensensor haben wir einen Halter mitgeliefert. Diesen können Sie entweder an eine Wand anschrauben … … oder als Standfuß benutzen. Für die Wahl des Standortes beachten Sie: • Für optimale Messergebnisse empfehlen wir, den Außen- sensor im Freien an einem geschützten Ort aufzuhängen – nicht aufzustellen bzw.
- Seite 29 • Um korrekte Messergebnisse zu erhalten, wählen Sie einen Ort mit freier Luftzirkulation um den Außensensor herum, vorzugsweise über Erdreich und nicht über Asphalt, da dieser Hitze speichert und abstrahlt. Vermeiden Sie auch andere wärmereflektierenden/-abstrahlenden Oberflächen in der Umgebung. Platzieren Sie den Außensensor nicht in der Nähe von Wärmequellen wie Schornsteine o.Ä.
-
Seite 30: Störung / Abhilfe
Störung / Abhilfe Keine Funktion • Batterien verbraucht? Siehe folgenden Abschnitt „Batterien wechseln“. Keine Daten • Batterien des Außensensors verbraucht? vom Außen- Siehe folgenden Abschnitt „Batterien sensor wechseln“. • Kein Funkempfang? Siehe folgenden Abschnitt „Funksignal des Außensensors empfangen“. Kein Empfang •... - Seite 31 Funksignal des Außensensors empfangen Nach erfolgreichem Empfang erscheint im Display das Funk- Empfangssymbol für den Außensensor und daneben werden die Außentemperatur und -luftfeuchtigkeit angezeigt. Ist der Funk-Empfang nicht möglich, werden in der Anzeige und daneben Striche (––) statt Werte angezeigt. In diesem Fall ändern Sie die Position der beiden Geräte.
-
Seite 32: Technische Daten
Übertragungsfrequenz: 433 MHz Reichweite: ca. 50 Meter (in offenem Gelände) Zeitsender: DCF77 Schutzart Außensensor: IPX3 (sprühwassergeschützt) Made exclusively for: Tchibo GmbH, Überseering 18, 22297 Hamburg, Germany, www.tchibo.de Im Zuge von Produktverbesserungen behalten wir uns technische und optische Veränderungen am Artikel vor. -
Seite 33: Konformitätserklärung
Konformitätserklärung Hiermit erklärt die Tchibo GmbH, dass dieses Produkt 330 903 zum Zeitpunkt des Inverkehrbringens die grundlegenden Anforderungen und die übrigen einschlägigen Bestimmungen der Richtlinie 1999/5/EG erfüllt. Die vollständige Konformitäts- erklärung finden Sie unter www.tchibo.de/anleitungen. -
Seite 34: Entsorgen
Entsorgen Der Artikel, seine Verpackung und die mitgelieferten Batterien wurden aus wertvollen Materialien hergestellt, die wiederver- wertet werden können. Dies verringert den Abfall und schont die Umwelt. Entsorgen Sie die Verpackung sortenrein. Nutzen Sie dafür die örtlichen Möglichkeiten zum Sammeln von Papier, Pappe und Leicht ver packungen. -
Seite 35: Garantie
Garantie Die Tchibo GmbH übernimmt 3 Jahre Garantie ab Kaufdatum. Tchibo GmbH, Überseering 18, 22297 Hamburg, Germany Innerhalb der Garantiezeit beheben wir kostenlos alle Material- oder Herstellfehler. Voraussetzung für die Gewährung der Garantie ist die Vorlage eines Kaufbelegs von Tchibo oder eines von Tchibo autorisier ten Vertriebs partners. -
Seite 36: Tchibo Service Center Und Kundenberatung
Tchibo Service Center und Kundenberatung D 330 903 Artikelnummer: Deutschland Österreich Schweiz Deutschland 0800 - 33 44 99 5 (kostenfrei) TCHIBO FAX: 0800 - 40 41 00 9 SERVICE CENTER (kostenfrei) SCHÄUBLE Montag – Sonntag Nachtwaid 8 (auch an Feiertagen) 79206 Breisach von 8.00 bis 22.00 Uhr... - Seite 37 DHL-Versandschein - nur innerhalb Deutschlands 1. Schneiden Sie dieses Blatt aus. 2. Schreiben Sie Ihren Namen und Ihre Adresse darauf. 3. Kleben Sie das Blatt auf Ihr Paket. 4. Bringen Sie das Paket zur Post, lassen eine Paketnummer aufbringen und versenden es kostenfrei per DHL. Wichtig: Der Strichcode darf nicht beschrieben oder überklebt werden.
- Seite 39 Service-Scheck Bitte den Scheck in Blockschrift ausfüllen und mit dem Artikel einsenden. Name Straße, Nr. PLZ, Ort Land Tel. (tagsüber) Liegt kein Garantiefall vor: (bitte ankreuzen) Artikel bitte unrepariert zurücksenden. Bitte Kostenvoranschlag erstellen, wenn Kosten von über EUR 10,-/SFR 17,- entstehen.
- Seite 40 Service-Scheck Bitte den Scheck in Blockschrift ausfüllen und mit dem Artikel einsenden. D 330 903 Artikelnummer: Deutschland Österreich Schweiz Fehlerangabe Kaufdatum Datum/Unterschrift...
