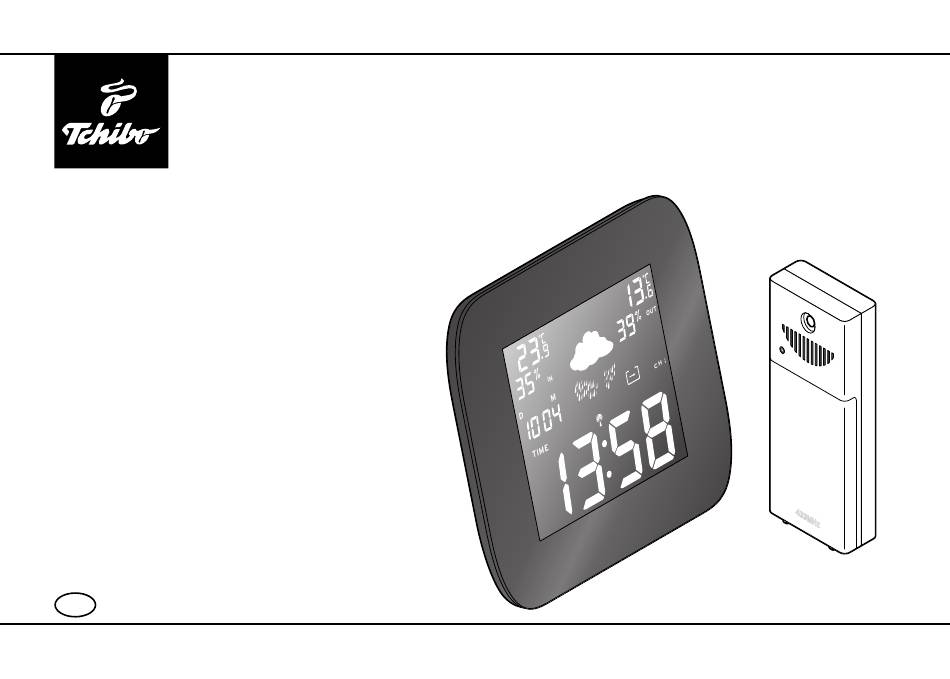

- Seite 1 Funk-Wetterstation Bedienungsanleitung und Garantie Tchibo GmbH D-22290 Hamburg • 76806FV05X07IV • 2014/04...
-
Seite 2: Ihr Tchibo Team
Basisstation im Haus. Die Basisstation zeigt die gemessenen und übertragenen Werte übersichtlich und in Farbe an und informiert Sie über den aktuellen Wettertrend der nächsten Stunden. Wir wünschen Ihnen viel Freude mit Ihrer neuen Wetterstation. Ihr Tchibo Team www.tchibo.de/anleitungen... -
Seite 3: Inhaltsverzeichnis
Inhalt Sicherheitshinweise 24 Temperatur und Luftfeuch- tigkeit Auf einen Blick (Lieferum- fang) 25 Basisstation mit mehreren Außensensoren verbinden 14 Inbetriebnahme 25 Funkkanal am Außensensor Außensensor – Batterien einstellen einlegen 26 Zwischen mehreren Außen- Basisstation – Netzadapter sensoren an der Basissta- anschließen tion MANUELL wechseln Wettersymbol einstellen... - Seite 4 36 Technische Daten stellen 38 Störung / Abhilfe 32 Weitere Funktionen 40 Konformitätserklärung 32 Maßeinheit der Temperatur wechseln 42 Entsorgen 32 Umschalten zwischen Sommer- und Winterzeit 43 Garantie 32 Alle Einstellungen zurück- 45 Tchibo Service Center und setzen Kundenberatung 33 Aufstellen...
-
Seite 5: Sicherheitshinweise
Sicherheitshinweise Lesen Sie aufmerksam die Sicherheitshinweise und benutzen Sie den Artikel nur wie in dieser Anleitung beschrieben, damit es nicht ver - sehentlich zu Verletzungen oder Schäden kommt. Bewahren Sie diese Anleitung zum späteren Nachlesen auf. Bei Weitergabe des Artikels ist auch diese Anleitung mitzugeben. Verwendungszweck •... - Seite 6 GEFAHR für Kinder • Batterien können bei Verschlucken lebensgefährlich sein. Bewahren Sie deshalb Batterien und Artikel für Kleinkinder unerreichbar auf. Wurde eine Batterie verschluckt, muss sofort medizinische Hilfe in Anspruch genommen werden. • Halten Sie Kinder von Verpackungsmaterial fern. Es besteht u.a. Erstickungsgefahr! GEFAHR durch Elektrizität •...
- Seite 7 • Berühren Sie den Netzadapter nicht mit feuchten Händen. • Schließen Sie die Basisstation nur an eine vorschriftsmäßig installierte Steckdose an, deren Netzspannung mit den technischen Daten des Netzadapters übereinstimmt. • Ziehen Sie den Netzadapter aus der Steckdose, … … wenn während des Betriebs Störungen auftreten, …...
- Seite 8 heruntergefallen ist. • Verwenden Sie nur den zum Lieferumfang gehörenden Netzadapter. • Nehmen Sie keine Veränderungen am Artikel vor. Lassen Sie Repa- raturen an Basisstation, Außensensor, Netzadapter oder Anschluss- kabel nur von einer Fachwerkstatt bzw. im Service Center durch- führen. WARNUNG vor Verletzungen •...
- Seite 9 Stößen, extremen Temperaturen und direkter Sonneneinstrahlung. • Die Basisstation darf keiner Feuchtigkeit ausgesetzt werden. Stellen Sie sie ausschließlich in trockenen, geschlossenen Räumen auf. • Der Außensensor ist gegen Feuchtigkeit geschützt, darf aber nicht direktem Regen ausgesetzt werden. • Schützen Sie Batterien vor übermäßiger Wärme. Nehmen Sie die Batterien aus dem Artikel heraus, wenn diese erschöpft sind.
- Seite 10 • Verwenden Sie keine scheuernden oder lösungsmittel haltigen Reinigungsmittel. • Es kann nicht völlig ausgeschlossen werden, dass manche Lacke, Kunststoffe oder Möbelpflegemittel das Material der rutschhem- menden Füße angreifen und aufweichen. Legen Sie deshalb ggf. eine rutschfeste Unterlage unter die Basisstation.
-
Seite 11: Auf Einen Blick (Lieferumfang)
Auf einen Blick (Lieferumfang) Vorderansicht Basisstation Wetterprognose Temperatur außen Temperatur innen Luftfeuchte innen Luftfeuchte außen Datumsanzeige TIME Netzadapter- Zeitanzeige Anschlussbuchse (Rückseite) - Seite 12 MODE DOWN NEXT Bedientasten auf der Rückseite der Basisstation °C/°F CHANNEL CLOCK LIGHT RESET MODE CHANNEL • Anzeige umschalten zwischen • Zwischen Außensensor Datum/Jahr. 1, 2 oder 3 wählen (1 Außensensor im Lieferumfang enthalten. Wei- tere Sensoren erhalten Sie im •...
- Seite 13 RESET • Gerät auf Anlieferzustand zurücksetzen (alle Einstellungen werden gelöscht). Rückansicht Außensensor Kontroll-Leuchte Aufhäng-Öse Taste RESET Funkkanal- Taste Wahl schalter CH1 CH2 CH3 RESET CH1 CH2 CH3 Batterie- fach...
-
Seite 14: Inbetriebnahme
Inbetriebnahme Entfernen Sie die Schutzfolie vom Display der Basisstation. Ziehen Sie die Schutzkappe vom Netzadapter. Nehmen Sie zuerst den Außensensor in Betrieb, danach die Basisstation. Halten Sie während der Inbetriebnahme beide Geräte ca. 1–2 m voneinander entfernt. Außensensor – Batterien einlegen Schieben Sie den Batteriefachdeckel wie abgebildet ab. -
Seite 15: Basisstation - Netzadapter Anschließen
3. Schieben Sie den Batteriefach deckel wieder auf. Der Außensensor ist betriebsbereit. Basisstation – Netzadapter anschließen Die Basisstation wird über das Stromnetz betrieben. Das Display der Basisstation wird permanent beleuchtet. Stecken Sie den kleinen Stecker des Netzadapters in die Anschlussbuchse der MODE DOWN NEXT... -
Seite 16: Wettersymbol Einstellen
Wettersymbol einstellen Sobald die Basisstation mit Strom versorgt wird, werden alle Display- Anzeigen kurz eingeblendet. In der Mitte des Displays blinkt ein Wet- tersymbol. Wählen Sie mit den Tasten UP and DOWN das Wettersymbol aus, das zu dem aktuellen Wetter passt. Zur Auswahl stehen: sonnig bewölkt... - Seite 17 Schnee Sturm mit Gewitter 2. Drücken Sie die Taste CLOCK, um die Eingabe des Wettersymbols zu bestätigen.
-
Seite 18: Funksignal Des Außensensors Empfangen
• Die Auswahl des Wettersymbols ist nur bei Inbetriebnahme, Batteriewechsel oder nach einem Reset erforderlich. • Wenn Sie keine Taste drücken, während das Wettersymbol blinkt, schaltet die Basis station nach einer Minute automa- tisch in den nächsten Modus. Das zuletzt angezeigte Wetter- symbol wird übernommen. - Seite 19 Halten Sie nun die Taste CHANNEL ca. 3 Sekunden gedrückt, bis das Funkempfangssymbol blinkt. Die Basisstation versucht, das Zeitsignal zu empfangen (siehe Abschnitt „Zeitsignal empfangen“). Wenn die Basisstation das Funksignal des Außensensors nicht empfangen konnte Wenn die Basisstation das Funksignal des Außensensors nicht empfangen konnte, erscheint im Feld OUT folgende Anzeige: OUT ––.–...
-
Seite 20: Zeitsignal Empfangen
3. Drücken Sie ggf. die Taste TX im Außensensor, um gezielt ein Funksignal des Außensensors auszulösen. Zeitsignal empfangen Nachdem die Wetterstation maximal 10 Minuten versucht hat, das Funksignal zu empfangen, TIME versucht sie als nächstes, das Zeitsignal zu empfangen. Im Display blinkt das Funkwellen- symbol Funkwellen - symbol... - Seite 21 Ist der Empfang nicht möglich, blendet sich das Funkwellensymbol aus. Ändern Sie in diesem Fall die Position der Basisstation. Stellen Sie sie z.B. dichter an ein Fenster und halten Sie die Taste DOWN ca. 3 Sekunden gedrückt, bis das Funkwellensymbol im Display blinkt.
-
Seite 22: Wetterdaten Ablesen
Wetterdaten ablesen Wetterprognose Die Wetterprognose gilt für die nächsten 12 bis 24 Stunden. Sie wird aus Änderungen von Luftdruck, Temperatur und Luftfeuchtigkeit ermittelt. Folgende Wetterprognosen kann die Wetterstation anzeigen: sonnig bewölkt Regen... -
Seite 23: Wettertendenz
Schnee Sturm mit Gewitter Wettertendenz Der Pfeil zeigt die Tendenz des Luftdrucks an: unveränderlich steigend fallend... -
Seite 24: Temperatur Und Luftfeuchtigkeit
Temperatur und Luftfeuchtigkeit Im Feld IN bzw. OUT werden die Werte für die Temperatur und die relative Luft- feuchtigkeit angezeigt. Wird der Messbereich unterschritten erscheint LL im Display. Wird er überschritten erscheint HH. Den Messbereich finden Sie im Kapitel „Technische Daten“. -
Seite 25: Basisstation Mit Mehreren Außensensoren Verbinden
Basisstation mit mehreren Außensensoren verbinden Sie können bis zu 3 Außensensoren mit der Basisstation empfangen. 1 Außensensor befindet sich im Lieferumfang. Weitere Außen - sensoren können Sie im Service Center bestellen. Funkkanal am Außensensor einstellen Sie können zwischen 3 Funkkanälen wählen. Voreingestellt ist Kanal 1. 1. -
Seite 26: Zwischen Mehreren Außensensoren An Der Basisstation Manuell Wechseln
Wenn Sie mehrere Außensensoren verwenden, wählen Sie für jeden Außensensor einen anderen Funkkanal. 3. Schieben Sie den Batteriefachdeckel wieder auf. Der Außensensor sendet sein Signal alle 5 Minuten. Drücken Sie ggf. die Taste TX im Außensensor, um ein Funksignal auszu- lösen. -
Seite 27: Zwischen Mehreren Außensensoren An Der Basisstation Automatisch Wechseln
Zwischen mehreren Außensensoren an der Basisstation AUTOMATISCH wechseln Halten Sie die Taste CHANNEL an der Basisstation für ca. 3 Sekunden gedrückt, bis im Display das Funk empfangs - symbol blinkt. 2. Drücken Sie ggf. die Taste TX in den Außensensoren, um ein Funksignal auszulösen. -
Seite 28: Uhrzeit, Datum Und Wettersymbol Manuell Einstellen
Uhrzeit, Datum und Wettersymbol manuell einstellen Die Basisstation empfängt die Uhrzeit über eine eingebaute Antenne vom amtlichen deutschen Sender DCF77. Der Sender befindet sich in Mainflingen, in der Nähe von Frankfurt am Main. Er sendet über Langwelle 77,5 kHz in einem Umkreis von etwa 1500 km. Der Empfang des Zeitsignals dauert zwischen 2 und 10 Minuten und wird im Abstand von mehreren Stunden wiederholt. -
Seite 29: Zwischen Uhrzeit-, Datum- Und Jahresanzeige Wechseln
• Es kann zu zeitweiligen Abschaltungen des Senders DCF77 kommen, so dass kein Funkempfang möglich ist. • Bei Gewitter kann es zu Störungen bei der Übertragung kommen. • Abschirmende Baumaterialien (z.B. wenn Sie sich in einem Gebäude aus Stahlbeton befinden) und nicht entstörte Geräte in der Nähe (z.B. -
Seite 30: Uhrzeit-, Datum- Und Jahresanzeige Manuell Einstellen
Uhrzeit-, Datum- und Jahresanzeige manuell einstellen • Wenn Sie während des Einstellvorgangs 60 Sekunden lang keine Taste drücken, beendet das Gerät den Einstellvorgang automatisch. Die geänderten Werte sind gespeichert. • Wenn Sie beim Einstellen UP oder DOWN gedrückt halten, laufen die im Display angezeigten Werte schneller durch. Halten Sie die Taste CLOCK gedrückt, bis die Jahresanzeige im Display blinkt. -
Seite 31: Wettersymbol Manuell Einstellen
Sobald Sie alle Einstellungen vorgenommen haben, verlässt das Gerät automatisch den Einstellmodus. Wettersymbol manuell einstellen Sollten Sie beim Einstellvorgang das falsche Wettersymbol gewählt haben, können Sie es nachträglich ändern. Halten Sie die Taste NEXT ca. 3 Sekunden gedrückt, bis das Wetter- symbol in der Anzeige blinkt. -
Seite 32: Weitere Funktionen
Weitere Funktionen Maßeinheit der Temperatur wechseln Drücken Sie die Taste °C/°F, um die Temperatur in Grad Celsius (°C) oder Grad Fahrenheit (°F) angezeigt zu bekommen. Umschalten zwischen Sommer- und Winterzeit Das Umschalten zwischen Sommer- und Winterzeit geschieht automatisch. Wird die Sommerzeit im Display angezeigt, erscheint DST. -
Seite 33: Aufstellen
Aufstellen Standort des Außensensors wählen Der Temperaturfühler im Außensensor befindet sich unten. Für optimale Messergebnisse empfehlen wir, den Außensensor im Freien an einem geschützten Ort aufzuhängen – nicht aufzustellen oder hinzulegen. Der Außensensor ist zwar spritzwasser geschützt, schützen Sie ihn aber dennoch vor Regen und direkter Sonnenein- strahlung. -
Seite 34: Standort Der Basisstation Wählen
Standort der Basisstation wählen Halten Sie mindestens 2 m Abstand zu Störquellen, wie Fernseh- gerät oder Computer. Halten Sie Abstand zu größeren Metallfächen. Platzieren Sie die Basisstation möglichst nahe an einem Fenster. In geschlossenen Bereichen ohne oder mit nur kleinen Fenstern, wie in Kellerräumen o.Ä., ist der Funkempfang ggf. -
Seite 35: Batterien Wechseln
Batterien wechseln Ein erforderlicher Batteriewechsel für den Außensensor wird im Display der Basisstation angezeigt: Anzeige OUT = Batterien im Außensensor wechseln Beachten Sie: Basisstation und Außensensor müssen nach einem Batteriewechsel erneut miteinander verbunden werden. Halten Sie die Taste CHANNEL an der Basisstation ca. 3 Sekunden gedrückt, bis das Funkempfangssymbol und die Anzeigen im Feld OUT blinken. -
Seite 36: Technische Daten
Technische Daten Modell: 308 581 Stromversorgung Netzspannung: 230 V ~ 50 Hz Netzadapter: Eingang: 230 V ~ 50 Hz – Ausgang: 4,5 V 200 mA Batterien (Außensensor): 2x LR03(AAA)/1,5 V Messbereiche Basisstation • Temperatur: –9,9 °C bis +70 °C (-14,18 °F bis +157,9 °F) •... - Seite 37 +40 °C bis +60 °C: +/– 2 °C Übertragungsfrequenz: 434 MHz Reichweite: ca. 100 Meter (in offenem Gelände) Zeitsender: DCF77 Made exclusively for: Tchibo GmbH, Überseering 18, 22297 Hamburg, Germany www.tchibo.de Im Zuge von Produktverbesserungen behalten wir uns technische und optische Veränderungen am Artikel vor.
-
Seite 38: Störung / Abhilfe
Störung / Abhilfe Funkempfang zum • Drücken Sie ca. 3 Sekunden die Taste Außensensor startet CHANNEL an der Basis station und dann nicht. die Taste TX im Außensensor. Funkempfang vom • Befinden sich zu viele Hindernisse Außensensor war nicht zwischen der Basisstation und dem erfolgreich. - Seite 39 Funkempfang des Zeit- • Stören Hindernisse oder andere signals war nicht Störquellen den Empfang? Stellen erfolgreich. Sie die Basisstation möglichst nahe an ein Fenster. • Batterien verbraucht? • Starten Sie den Zeitempfang zu einem späteren Zeitpunkt. Nachts ist der Empfang oft besser. Offensichtlich falsche •...
-
Seite 40: Konformitätserklärung
Konformitätserklärung... -
Seite 42: Entsorgen
Entsorgen Entsorgen Sie die Verpackung sortenrein. Nutzen Sie dafür die örtlichen Möglichkeiten zum Sammeln von Papier, Pappe und Leicht - ver packungen. Geräte, die mit diesem Symbol gekennzeichnet sind, dürfen nicht mit dem Hausmüll entsorgt werden! Sie sind gesetzlich dazu verpflichtet, Altgeräte getrennt vom Hausmüll zu entsorgen. -
Seite 43: Garantie
Innerhalb der Garantiezeit beheben wir kosten los alle Material- oder Herstellfehler. Voraussetzung für die Gewährung der Garantie ist die Vorlage eines Kauf belegs von Tchibo oder eines von Tchibo autori- sierten Vertriebs partners. Diese Garantie gilt innerhalb der EU, der Schweiz und in der Türkei. - Seite 44 Die gesetzlichen Gewährleistungsrechte werden durch diese Garantie nicht eingeschränkt. Der Artikel wird in dem genannten Tchibo Service Center repariert. Bitte senden Sie ihn direkt an das für Ihr Land zuständige Service Center. Nur dann kann eine zügige Bearbeitung und Rücksendung erfolgen.
-
