Verwandte Anleitungen für Tchibo D 279 340
Inhaltszusammenfassung für Tchibo D 279 340

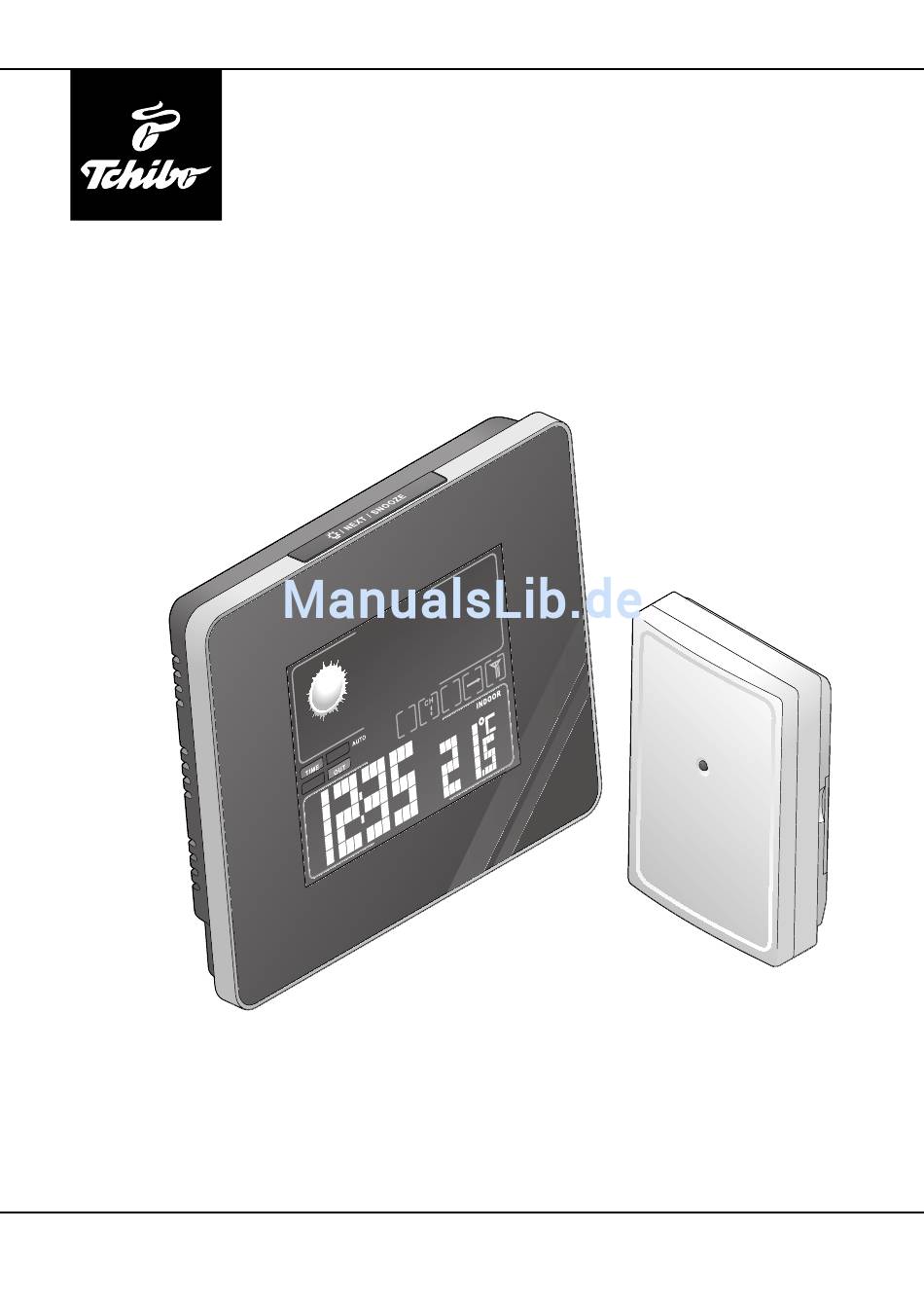

- Seite 1 Funk-Wetterstation Bedienungsanleitung und Garantie Tchibo GmbH D-22290 Hamburg • 62862HB66XI...
-
Seite 2: Ihr Tchibo Team
Wetterdaten von draußen an die Basisstation im Haus. Die Basisstation zeigt die gemessenen und übertragenen Werte übersichtlich und in Farbe an und informiert Sie über den aktuellen Wettertrend der nächsten Stunden. Wir wünschen Ihnen viel Freude mit Ihrer neuen Wetterstation. Ihr Tchibo Team... -
Seite 3: Inhaltsverzeichnis
Inhalt Sicherheitshinweise Auf einen Blick (Lieferumfang) 10 Inbetriebnahme 10 1. Außensensor - Batterien einlegen 10 2. Basisstation - Batterien einlegen oder Netzadapter einstecken 12 3. Wetter-Symbol einstellen 13 4. Funksignal des Außensensors empfangen 14 5. Zeitsignal empfangen 15 Wetterdaten ablesen 15 Wetterprognose 16 Wettertendenz 16 Temperatur und Luftfeuchtigkeit... - Seite 4 26 Automatischer Anzeigenwechsel zwischen Basisstation und Außensensor 27 Displaybeleuchtung 27 Alle Einstellungen zurücksetzen 28 Aufstellen oder aufhängen 28 Außensensor 28 Basisstation 29 Konformitätserklärung 30 Störung / Abhilfe 31 Technische Daten 32 Entsorgen 35 Garantie 36 Tchibo Service Center und Kundenberatung...
-
Seite 5: Sicherheitshinweise
Sicherheitshinweise Lesen Sie aufmerksam die Sicherheitshinweise und benutzen Sie den Artikel nur wie in dieser Anleitung beschrieben, damit es nicht versehentlich zu Verletzungen oder Schäden kommt. Bewahren Sie diese Anleitung zum späteren Nachlesen auf. Bei Weitergabe des Artikels ist auch diese Anleitung mitzu- geben. - Seite 6 • Berühren Sie den Netzadapter nicht mit feuchten Händen. Betreiben Sie die Basisstation nicht im Freien oder in Räumen mit hoher Luftfeuchtigkeit. • Schließen Sie den Artikel nur an eine vorschriftsmäßig installierte Steckdose an, deren Netzspannung mit den technischen Daten des Netzadapters übereinstimmt. •...
- Seite 7 • Sollte eine Batterie ausgelaufen sein, vermeiden Sie Kontakt mit Haut, Augen und Schleimhäuten. Spülen Sie ggf. die betroffenen Stellen mit Wasser und suchen Sie umgehend einen Arzt auf. VORSICHT – Sachschäden • Schützen Sie die Basisstation und den Außensensor vor Staub, Stößen, extremen Temperaturen und direkter Sonneneinstrahlung.
-
Seite 8: Auf Einen Blick (Lieferumfang)
Auf einen Blick (Lieferumfang) Vorderansicht Wetterprognose Basisstation Aufhäng-Öse (Rückseite) ausklappbarer Batteriefach Ständer (Rückseite) (Rückseite) Temperatur innen/außen Zeit-/Datumsanzeige Batterie wechselanzeige Aufhäng-Öse Kontroll- Leuchte Funkkanal- Taste TX Wahl schalter CH1 CH2 CH3 Batterie- fach Vorderansicht Rückansicht Außensensor Außensensor... - Seite 9 Bedientasten /NEXT/SNOOZE (oben auf dem Gerät) Basisstation • Weckwiederholung • Anzeige wechseln zwischen Basisstation und Sensor • Displaybeleuchtung CLOCK/DATE – SET • Anzeige umschalten zwischen Uhrzeit/Datum/ Jahr • Uhrzeit/Datum/Jahr/ Wetter manuell einstellen ALARM • Alarm ein- bzw. ausschalten • Alarm einstellen +/RCC •...
-
Seite 10: Inbetriebnahme
Inbetriebnahme Entfernen Sie die Schutzfolie vom Display der Basisstation. Nehmen Sie zuerst den Außensensor in Betrieb, danach erst die Basisstation. Während der Inbetriebnahme sollten beide Geräte ca. 1–2 m voneinander entfernt sein. 1. Außensensor - Batterien einlegen 1. Lösen Sie die Schrauben am Batteriefachdeckel und nehmen Sie den Deckel ab. - Seite 11 Batterien einlegen Nehmen Sie den Batterie- fachdeckel auf der Rück- seite ab. 2. Legen Sie die drei Batte- rien des Typs LR6/1,5 V ein, wie auf dem Batteriefach- boden abgebildet. Beachten Sie dabei die Polarität (+/–). Im Display der Basisstation erscheinen kurz alle Anzeigen.
-
Seite 12: 12 3. Wetter-Symbol Einstellen
3. Wetter-Symbol einstellen Sobald die Basisstation mit Strom versorgt wird, werden alle Display-Anzeigen kurz eingeblendet. Anschließen blinkt in der oberen Displayhälfte ein Wetter- symbol. 1. Wählen Sie mit der Taste +/RCC oder –/ZONE das Wetter Symbol aus, das zu dem aktuellen Wetter passt. Zur Wahl stehen: sonnig heiter bis wolkig... -
Seite 13: 13 4. Funksignal Des Außensensors Empfangen
• Die Auswahl des Wetter-Symbols ist nur bei Inbetrieb- nahme, Batteriewechsel oder nach einem Reset erforderlich. • Wenn Sie keine Taste drücken, schaltet die Basis - station nach einer Minute automatisch in den nächsten Modus. 4. Funksignal des Außensensors empfangen Nachdem Sie das Wetter-Symbol ausgewählt und CLOCK/DATE –... -
Seite 14: 14 5. Zeitsignal Empfangen
5. Zeitsignal empfangen Nachdem die Wetterstation maximal 3 Minuten versucht hat, das Funksignal des Außensensors zu empfangen, versucht sie als nächstes, das Zeitsignal zu empfangen. Im Display blinkt das Funkwellen-Symbol Der Empfang des Zeitsignals dauert zwischen 2 und 10 Minuten. Nach erfolgreichem Empfang leuchtet das Funkwellen-Symbol dauerhaft. -
Seite 15: Wetterdaten Ablesen
Wetterdaten ablesen Wetterprognose Die Wetterprognose gilt für die nächsten 12-24 Stunden. Sie wird aus Luftdruck-, Temperatur- und Luftfeuchtigkeit - änderungen ermittelt. Folgende Wetterprognosen kann die Wetterstation anzeigen: sonnig heiter bis wolkig bewölkt regnerisch stürmisch... -
Seite 16: Wettertendenz
Wettertendenz Der Pfeil zeigt die Tendenz des Luftdrucks an: steigend unveränderlich fallend • Eine Prognose kann niemals zu 100% zutreffend sein. Die Prognose gibt eine Wahrscheinlichkeit an und keine Garantie auf das prognostizierte Wetter. • Sehr kurzfristige und drastische Wetteränderungen können von der Wetterstation nicht erfasst werden. -
Seite 17: Basisstation Mit Mehreren Außensensoren Verbinden
Basisstation mit mehreren Außensensoren verbinden Sie können bis zu drei Außensensoren mit der Basisstation empfangen. Ein Außensensor befindet sich im Lieferumfang. Weitere Außensensoren können Sie im Service-Center bestellen. Funkkanal am Außensensor einstellen Sie können zwischen 3 Funkkanälen wählen. Voreingestellt ist Kanal 1. -
Seite 18: Mehrere Außensensoren An Der Basisstation Anzeigen Lassen
Mehrere Außensensoren an der Basisstation anzeigen lassen Die gemessenen Werte werden automatisch nach einander im Display der Basisstation angezeigt. Zuerst wird die Luftfeuch- tigkeit und die Temperatur im Innenraum angezeigt, als nächstes die Luftfeuchtigkeit und die Temperatur des ersten Funksensors usw. Drücken Sie ggf. -
Seite 19: Uhrzeit, Datum Und Wetter-Symbol Manuell Einstellen
Uhrzeit, Datum und Wetter-Symbol manuell einstellen Die Basisstation empfängt die Uhrzeit über eine eingebaute Antenne vom amtlichen deutschen Sender DCF77. Der Sender befindet sich in Mainflingen, in der Nähe von Frankfurt am Main. Er sendet über Langwelle 77,5 kHz in einem Umkreis von etwa 1500 km. -
Seite 20: Uhrzeit-, Datum-, Jahresanzeige Und Wetter-Symbol Manuell Einstellen
Uhrzeit-, Datum-, Jahresanzeige und Wetter-Symbol manuell einstellen • Wenn Sie während des Einstellvorgangs 60 Sekunden lang keine Taste drücken, beendet das Gerät den Einstellvorgang automatisch. Die geänderten Werte sind gespeichert. • Wenn Sie beim Einstellen +/RCC oder –/ZONE gedrückt halten, laufen die im Display angezeigten Werte schneller durch. -
Seite 21: Zweite Uhrzeit Einstellen
Zweite Uhrzeit einstellen • Mit der Zeitzonen-Funktion können Sie eine zweite Uhrzeit einstellen. Die Zeitzonen können Sie der nach- folgenden Tabelle entnehmen. Stellen Sie z.B. „0“ für Deutschland ein, „-1“ für Großbritannien oder „-6“ für New York. Einstellbar ist eine Zeitdifferenz von -12 bis +12 Stunden. - Seite 22 Weltzeiten-Übersicht (nur gültig bei Winterzeit) Zeitdifferenz Stadt (kleinere Inseln) - 11 Honolulu Los Angeles Denver Chicago, Mexiko City New York, Toronto Rio de Janeiro, Buenos Aires London Paris, Rom, Berlin, Hamburg Kairo, Helsinki, Johannesburg Moskau Dubai Karachi Bangkok Hong Kong, Singapur Tokio, Osaka, Seoul Sydney Petropavilowsk-Kamchatskiy...
-
Seite 23: Weckfunktion
Weckfunktion Weckzeit einstellen • Wenn Sie während des Einstellvorgangs 60 Sekunden lang keine Taste drücken, beendet das Gerät den Einstellvorgang automatisch. Die geänderten Werte sind gespeichert. • Wenn Sie beim Einstellen +/RCC oder –/ZONE gedrückt halten, laufen die im Display angezeigten Werte schneller durch. -
Seite 24: Weckfunktion / Weckwiederholung (Snooze-Funktion) Ein- Und Ausschalten
Weckfunktion / Weckwiederholung (SNOOZE-Funktion) ein- und ausschalten Drücken Sie ggf. mehrmals die Taste ALARM , um den Alarm einzuschalten. Im Display erscheint das Alarm- Symbol und die eingestellte Alarmzeit. Drücken Sie ggf. die Taste CLOCK/DATE – SET, um wieder die aktuelle Uhrzeit angezeigt zu bekommen. -
Seite 25: Weitere Funktionen
Weitere Funktionen Gefühlte Temperatur und Taupunkt anzeigen lassen Die Funk-Wetterstation misst die Temperatur und die Luftfeuchtigkeit. Die gefühlte Temperatur und der Tau- punkt werden aus diesen Werten errechnet und stellen keine exakten Ergebnisse dar. Unter der gefühlten Temperatur versteht man die wahrgenom- mene Umgebungstemperatur. -
Seite 26: Minimal- Und Maximal-Temperaturen
Minimal- und Maximal-Temperaturen Die Basistation speichert die gemessenen Minimal- und Maximal-Temperaturen jedes Außensensors sowie der Innen- temperatur seit der Inbetriebnahme. 1. Drücken Sie die Taste MEM einmal, um für den derzeit ange- zeigten Sensor bzw. für die Basisstation die gespeicherten Maximal-Temperaturen anzuzeigen. -
Seite 27: Displaybeleuchtung
erscheint nun abwechselnd die Temperaturanzeige bzw. die Anzeige zur Luftfeuchtigkeit des derzeit angezeigten Sensors oder der Basisstation. Drücken Sie die Taste AUTO ON/OFF – ON/OFF erneut. Im Display erscheinen nun abwechselnd die Temperatur bzw. die Luftfeuchtigkeit des Sensors und der Basisstation. Im Display erscheint oberhalb der Uhrzeitanzeige AUTO. -
Seite 28: Aufstellen Oder Aufhängen
Aufstellen oder aufhängen Außensensor Der Temperaturfühler im Außensensor befindet sich unten. Für optimale Messergebnisse empfehlen wir den Außen- sensor im Freien an einen geschützten Ort aufzuhängen – nicht aufzustellen bzw. hinzulegen. Der Außensensor ist zwar spritzwasser geschützt, sollte aber vor Regen und vor direkter Sonneneinstrahlung geschützt sein. -
Seite 29: Konformitätserklärung
Konformitätserklärung... -
Seite 30: Störung / Abhilfe
Störung / Abhilfe • Funkempfang zum Außen- • Drücken Sie ca. 3 Sekunden sensor startet nicht. die Taste C/F – SEARCH an der Basisstation und dann die Taste TX am Außensensor und versuchen Sie es erneut. • Funkempfang vom Außen- •... -
Seite 31: Technische Daten
+40 °C bis +60 °C: +/– 2 °C Übertragungsfrequenz: 434 MHz Reichweite: ca. 100 Meter (in offenem Gelände) Zeitsender: DCF77 Made exclusively for: Tchibo GmbH, Überseering 18, D-22297 Hamburg, www.tchibo.de Im Zuge von Produktverbesserungen behalten wir uns technische und optische Veränderungen am Artikel vor. -
Seite 32: Entsorgen
Entsorgen Der Artikel, seine Verpackung und die mitgelieferten Batterien wurden aus wertvollen Materialien hergestellt, die wiederver- wertet werden können. Dies verringert den Abfall und schont die Umwelt. Entsorgen Sie die Verpackung sortenrein. Nutzen Sie dafür die örtlichen Möglichkeiten zum Sammeln von Papier, Pappe und Leicht ver packungen. -
Seite 35: Garantie
Rufnummer bestellen. Nichtgarantiereparaturen können Sie gegen individuelle Berechnung zum Selbstkostenpreis vom Tchibo Service Center durchführen lassen. Der Artikel wird in dem genannten Tchibo Service Center repariert. Bitte senden Sie ihn direkt an das für Ihr Land zuständige Service Center. Nur dann kann eine zügige Bearbeitung und Rücksendung erfolgen. -
Seite 36: Tchibo Service Center Und Kundenberatung
Tchibo Service Center und Kundenberatung D 279 340 Artikelnummer: Deutschland Österreich Schweiz Deutschland 01805 - 38 33 38 14 Cent/Min. a. d. Festnetz; maximal 42 Cent/Min. a. d. Mobilfunk TCHIBO FAX: 01805 - 38 33 39 SERVICE CENTER 14 Cent/Min. a. d. Festnetz;... - Seite 37 DHL-Versandschein - nur innerhalb Deutschlands 1. Schneiden Sie dieses Blatt aus. 2. Schreiben Sie Ihren Namen und Ihre Adresse darauf. 3. Kleben Sie das Blatt auf Ihr Paket. 4. Bringen Sie das Paket zur Post, lassen eine Paketnummer aufbringen und versenden es kostenfrei per DHL. Wichtig: Der Strichcode darf nicht beschrieben oder überklebt werden.
- Seite 39 Service-Scheck Bitte den Scheck in Blockschrift ausfüllen und mit dem Artikel einsenden. Name Straße, Nr. PLZ, Ort Land Tel. (tagsüber) Liegt kein Garantiefall vor: (bitte ankreuzen) Artikel bitte unrepariert zurücksenden. Bitte Kostenvoranschlag erstellen, wenn Kosten von über EUR 10,-/SFR 17,- entstehen.
- Seite 40 Service-Scheck Bitte den Scheck in Blockschrift ausfüllen und mit dem Artikel einsenden. D 279 340 Artikelnummer: Deutschland Österreich Schweiz Fehlerangabe Kaufdatum Datum/Unterschrift...
